পণ্যের বিবরণ:
|
| টাইপ: | VE5 Slewing ড্রাইভ | উপাদান: | 42CRMN বা 50Mn |
|---|---|---|---|
| আবেদন: | ঘনীভূত সৌর ট্র্যাকার | ওয়ারেন্টি: | 10 বছর |
| রঙ: | গ্রাহক প্রয়োজন | আকার: | 3 ইঞ্চি - 25 ইঞ্চি |
| মোটর: | 24ভিডিসি | বৈশিষ্ট্য: | দীর্ঘ জীবন |
| বিশেষভাবে তুলে ধরা: | solar slew drive,slewing drive for solar tracking system |
||

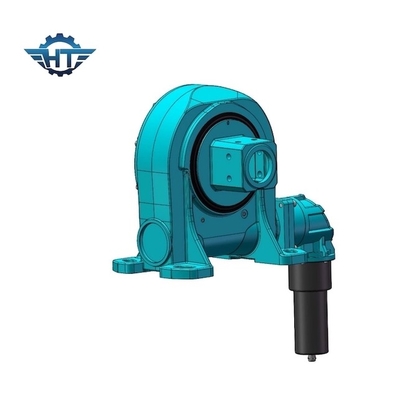

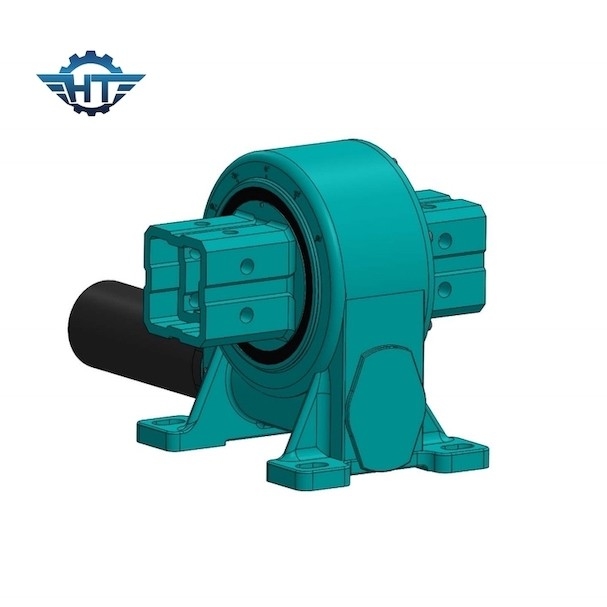

ঘনীভূত সৌর ট্র্যাকারের জন্য একক অক্ষ সোলার ট্র্যাকার ছোট স্লিউ ড্রাইভ
ছোট স্লিউ ড্রাইভ বর্ণনা
একটি স্লিউ ড্রাইভ, সাধারণত একটি ওয়ার্ম ড্রাইভ বা স্লিউইং বিয়ারিং নামে পরিচিত, এটি একটি সম্পূর্ণ, ইনস্টল করার জন্য প্রস্তুত সিস্টেম যা গিয়ার বা স্লিউইং রিং বিয়ারিং, ওয়ার্ম, বেস এবং সম্পূর্ণরূপে আবদ্ধ হাউজিং নিয়ে গঠিত।এটি জলবাহী বা বৈদ্যুতিক মোটর, গ্রহগত গিয়ারবক্সের সাথে কাস্টমাইজ করা যেতে পারে।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| ৭" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
বৈশিষ্ট্য
1. 0~180° থেকে ঘোরান
2. বাম বা ডান দিকে একটি ড্রাইভিং মোটর সংযোগ করুন
3. কারখানার আগে গ্রীস ভর্তি করা হয়েছিল
4. সহজ ইনস্টলেশন
5. যুক্তিযুক্ত স্থান ব্যবহার
6. গিয়ার স্ব-লক করা হয়;তাই একটি ব্রেক প্রয়োজন হয় না
7. শুরু এবং বন্ধ করার সহজ এবং সাবলীল পদ্ধতি
8. উচ্চ ব্যাকহোল্ডিং টর্ক, উল্লম্ব ইনস্টলেশনের জন্য উপযুক্ত
9. কম রক্ষণাবেক্ষণ
অ্যাপ্লিকেশন
ফটোভোলটাইক পাওয়ার স্টেশন ট্র্যাকিং এর মধ্যে সমতল একক-অক্ষ সংযোগ, তির্যক একক-অক্ষ সংযোগ, তির্যক একক-অক্ষ, এবং দুই-অক্ষ ট্র্যাকিং সিস্টেম অন্তর্ভুক্ত।
1. সমতল একক অক্ষ সংযোগ
30 ডিগ্রির নিচে অক্ষাংশ এবং 12 ডিগ্রির কম স্থল ঢালের জন্য উপযুক্ত।
2. তির্যক একক অক্ষ সংযোগ
মাঝারি থেকে উচ্চ অক্ষাংশের জন্য উপযুক্ত, মাটি প্রায় সমতল হতে হবে।
3. তির্যক একক-অক্ষ একক
মাঝারি থেকে উচ্চ অক্ষাংশের জন্য উপযুক্ত।
4. দ্বৈত অক্ষ
যেকোনো অক্ষাংশের জন্য উপযুক্ত।
