পণ্যের বিবরণ:
|
| মডেল: | SE17 | সার্টিফিকেশন: | আইএসও, সিই |
|---|---|---|---|
| হাউজিং: | ঘিরা | উপাদান: | শক্ত ইস্পাত |
| কাত টর্ক: | 135600 Nm | ওয়ারেন্টি: | 5~10 বছর |
| যথার্থতা: | 0.1 ডিগ্রী | রঙ: | গ্রাহক প্রয়োজন |
| বিশেষভাবে তুলে ধরা: | 17" অনুভূমিক বৈদ্যুতিক স্লিউ ড্রাইভ,স্লিউ ড্রাইভ গিয়ারবক্স IP66 হার্ডেন স্টিল,17" অনুভূমিক স্লিউ ড্রাইভ মোটর |
||

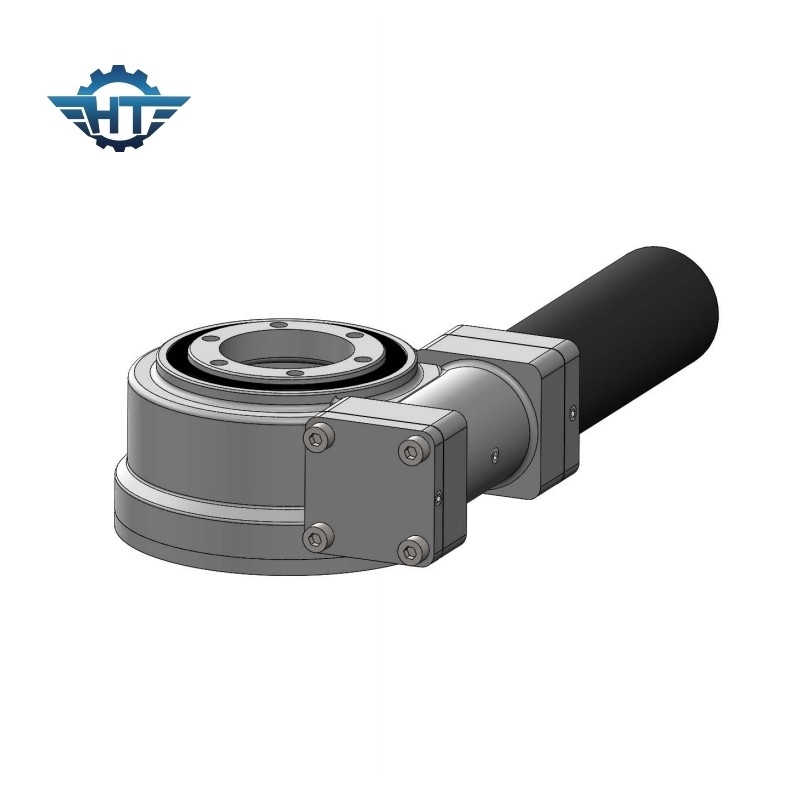

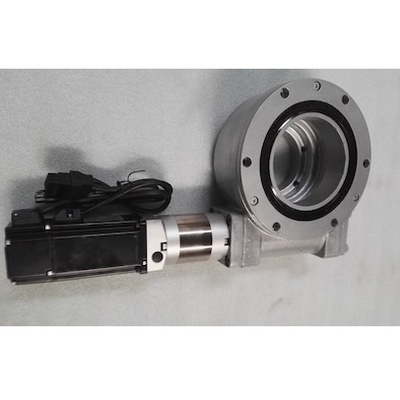

SE17 অনুভূমিক একক অক্ষ ওয়ার্ম গিয়ারবক্স, ওপেন ফিল্ড পিভি ট্র্যাকারের জন্য IP66 ক্লাস
একক অক্ষ কীট গিয়ারবক্স
একটি সৌর ট্র্যাকার সারা দিন সূর্যকে অনুসরণ করার জন্য প্যানেলগুলি সরানোর মাধ্যমে সৌর সিস্টেমের বিদ্যুৎ উৎপাদনকে সর্বাধিক করে তোলে, যা আপনার প্যানেলগুলি যে কোণে সৌর বিকিরণ গ্রহণ করে সেটিকে অপ্টিমাইজ করে৷সোলার ট্র্যাকারগুলি সাধারণত স্থল-মাউন্ট করা বড় সৌর উদ্ভিদের জন্য ব্যবহৃত হয়।
বিভিন্ন ধরণের একক-অক্ষের ধরণের সোলার কালেক্টর রয়েছে যেমন উল্লম্ব একক অক্ষ সোলার ট্র্যাকার, অনুভূমিক ট্র্যাকার, টাইটেল সোলার ট্র্যাকার ইত্যাদি। এসই স্লিউইং ড্রাইভগুলি একক অক্ষ সোলার ট্র্যাকিং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয় কারণ এর উচ্চ কার্যক্ষমতা এবং সহজ ইনস্টলেশন।
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় লোড (kN) |
রেডিয়াল লোড (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব-লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
অ্যাপ্লিকেশন
ফ্ল্যাট তির্যক একক অক্ষ সৌর ট্র্যাকিং সিস্টেম
"ফ্ল্যাট তির্যক একক", বা "ঝোঁকের সাথে সমতল অক্ষীয়" হল উপরের দুটি মোডের সংমিশ্রণের গুণফল।প্রকৃতপক্ষে, ফ্ল্যাট বাঁকযুক্ত এককটি ফ্ল্যাট একক অক্ষের বিভাগের অন্তর্গত হওয়া উচিত, এর ঘূর্ণন অক্ষটি অনুভূমিক, এবং তার সম্পূর্ণ ট্র্যাকিং সিস্টেম ফ্ল্যাট একক অক্ষ সিস্টেম অনুসরণ করতে পারে।পার্থক্য হল তার ঘূর্ণনের অক্ষের প্রতিটি উপাদানের দক্ষিণ দিকে একটি নির্দিষ্ট প্রবণতা রয়েছে।
যদিও ফ্ল্যাট-আঁকানো একক শ্যাফ্ট ফ্ল্যাট একক-অক্ষ এবং ঝোঁক একক-অক্ষের কিছু সুবিধাকে একত্রিত করে, ব্যবহারিক প্রয়োগে, এর নিজস্ব বৈশিষ্ট্যগুলির কারণে, এমন পয়েন্টগুলিও রয়েছে যেগুলিতে মনোযোগ দেওয়া দরকার:
1. যেহেতু কম সৌর উচ্চতা কোণগুলির জন্য সমতল অক্ষীয় কম বিকিরণ প্রাপ্তির দক্ষতার ত্রুটিগুলি মধ্য এবং উচ্চ অক্ষাংশে আরও স্পষ্ট, তাই সমতল তির্যক অক্ষীয়টি মধ্য এবং উচ্চ অক্ষাংশের জন্য আরও উপযুক্ত;
2. অনুভূমিক একক-অক্ষ ব্যবস্থার বিপরীতে যেখানে উপাদানগুলি ক্রমাগত উত্তর-দক্ষিণ দিকে সাজানো থাকে, অনুভূমিক-আঁকানো একক-অক্ষ ব্যবস্থায়, যেহেতু উপাদানগুলি দক্ষিণ দিকে ঝুঁকে থাকে, তাই এটি অনুকরণ করা এবং উত্তর নির্ধারণ করা প্রয়োজন। - উপাদানগুলির মধ্যে দক্ষিণ ব্যবধান;
3. যেহেতু মডিউলটি সর্বোত্তম প্রবণতা কোণে টাইল করা হয়েছে, তাই বিকিরণ গ্রহণের বৃদ্ধির হার ধীরে ধীরে হ্রাস পায়।একই সময়ে, কারণ বাঁক কোণটি খুব বড়, মডিউলের উত্তর এবং দক্ষিণের মধ্যে দূরত্ব খুব বেশি, যা জমির দখল এবং বন্ধনীর খরচ বাড়ায়।অতএব, ফ্ল্যাট-আঁকানো একক সিস্টেমে, উপাদানগুলির প্রবণতা কোণকে উপযুক্ত পরিমাণে বাড়াতে যথেষ্ট, এবং প্রবণতা কোণটি খুব বড় হওয়া উচিত নয়।
