পণ্যের বিবরণ:
|
| গিয়ার অনুপাত: | 85:1 | টাইপ: | ঘিরা |
|---|---|---|---|
| আবেদন: | নির্মাণকাজের যন্ত্রপাতি | ড্রাইভার: | হাইড্রোলিক মোটর |
| আইপি গ্রেড: | IP66 | রঙ: | অনুরোধ হিসাবে |
| দক্ষতা: | 40% | সঠিকতা: | 0.15 ডিগ্রী |
| বিশেষভাবে তুলে ধরা: | solar tracker drive,slewing drive for solar tracking system |
||

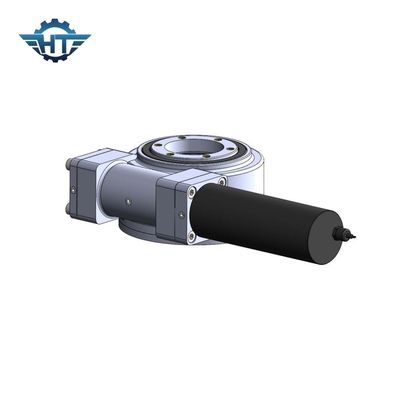

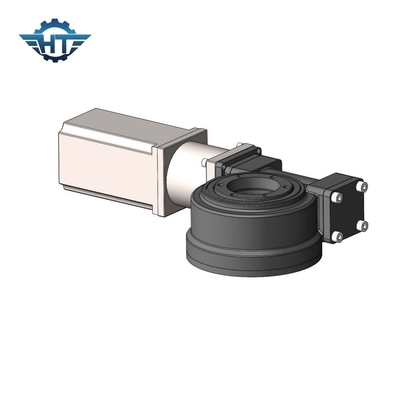

নির্মাণ যন্ত্রপাতির জন্য নিভে যাওয়া দাঁত সহ ওয়ার্ম গিয়ারযুক্ত ছোট স্লিউ ড্রাইভ
আবদ্ধ ছোট স্লিউ ড্রাইভের বিবরণ
SE সিরিজ হল IP66 এনক্লোসার সুরক্ষা স্তর সহ একটি বদ্ধ হাউজিং স্লিউ ড্রাইভ।এটি একটি ঘড়িঘড়ির ওয়ার্ম শ্যাফ্ট দিয়ে ডিজাইন করা হয়েছে যার মধ্যে 5টি দাঁত রয়েছে স্লিউ রিং এবং ওয়ার্ম শ্যাফটের মধ্যে।এই নকশা ভারী লোড জন্য একটি খুব কঠিন ব্যাক হোল্ডিং টর্ক ক্ষমতা প্রস্তাব.খনি শিল্প, সিমেন্ট শিল্প এবং সূক্ষ্ম কণার পরিবেশের উচ্চ দূষণ সহ আরও অনেক শিল্প এই ড্রাইভটিকে এর দৃঢ়তার জন্য পছন্দ করে।এটি ভারী বৃষ্টি এবং তুষারপাতের শিকার বেশিরভাগ আউটডোর ইনস্টলেশনের জন্যও পছন্দ কারণ এটি অন্যান্য ডিজাইনের তুলনায় ভালভাবে সিল করা হয়েছে।
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
অধিষ্ঠিত টর্ক (Nm) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব- লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
আবেদন
ওয়ার্ম ড্রাইভগুলি অনেক মেশিন এবং সরঞ্জামে কার্যকর প্রমাণিত হয়েছে, বিভিন্ন অ্যাপ্লিকেশন এবং বিভিন্ন অপারেশনাল পরিস্থিতিতে, যেমন: নির্মাণ এবং সমাবেশ প্ল্যাটফর্ম, বন যন্ত্রপাতিগুলিতে ককপিট স্থাপন, উপাদান পরিচালনার সরঞ্জাম, সৌর সিস্টেমের অবস্থান, সুপারস্ট্রাকচার নিয়ন্ত্রণ এবং অপারেশনাল অ্যাপ্লিকেশন নির্মাণ যন্ত্রপাতি, শিল্প ক্রেন এবং তাই।
সুবিধাদি
1. দক্ষতার সাথে তেল ফুটো এড়াতে কঙ্কাল তেল সীল ব্যবহার করুন
2. ডিজাইন করা মাউন্টিং মাত্রা অনেক অ্যাপ্লিকেশনের সাথে মেলে।
3. সহজ রক্ষণাবেক্ষণ
4. দৃঢ় আনুগত্য এবং ড্রাইভিং ঘূর্ণন সঁচারক বল আছে যা কৃমি গিয়ার গঠন দত্তক
