পণ্যের বিবরণ:
|
| মডেল: | VE9 | গিয়ার অনুপাত: | 61:1 |
|---|---|---|---|
| আবেদন: | সোলার হিট ট্র্যাকিং সিস্টেম | উৎপত্তি স্থল: | চাংঝো, চীন |
| গঠন: | হেলিকাল ওয়ার্ম গিয়ার | সনদপত্র: | ISO9001, CE |
| স্থাপন: | উল্লম্ব ইনস্টল | নেতিবাচক প্রতিক্রিয়া: | ~0.1° |
| বিশেষভাবে তুলে ধরা: | কমপ্যাক্ট ওয়ার্ম গিয়ারবক্স স্লুইং ড্রাইভ,60 কেএন ওয়ার্ম গিয়ারবক্স স্লিউইং ড্রাইভ,সোলার হিট ট্র্যাকিং সিস্টেম স্লুইং ড্রাইভ |
||

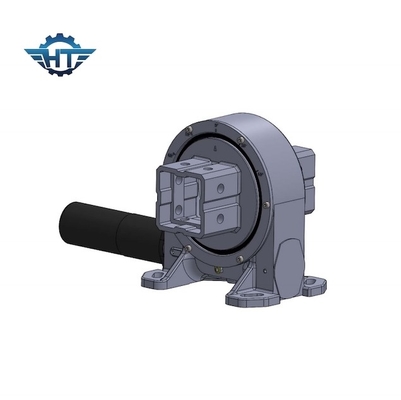

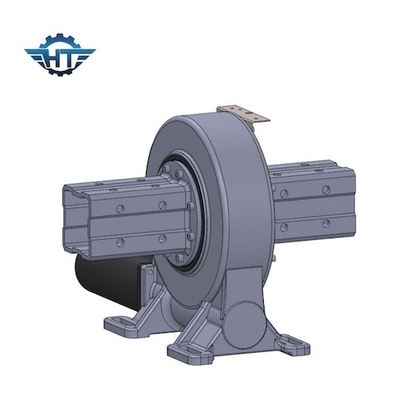

PV, CPV, CSP সোলার হিট ট্র্যাকিং সিস্টেমের জন্য VE9 কমপ্যাক্ট ওয়ার্ম গিয়ারবক্স স্লুইং ড্রাইভ
ওয়ার্ম গিয়ার স্লিউইং ড্রাইভের বর্ণনা
ফাংশন: স্লুইং ড্রাইভগুলি স্ট্যান্ডার্ড ওয়ার্ম প্রযুক্তির সাথে কাজ করে, যেখানে অনুভূমিক শ্যাফ্টের কীটটি গিয়ারের ড্রাইভার হিসাবে কাজ করে, সাধারণভাবে, শ্যাফ্টটি বৈদ্যুতিক গিয়ার মোটর দ্বারা চালিত হয়।
গিয়ার অনুপাত: অনুভূমিক কীটের ঘূর্ণন স্ক্রু অক্ষের লম্ব একটি অক্ষ সম্পর্কে একটি গিয়ার ঘুরিয়ে দেয়।এই সংমিশ্রণটি চালিত ইউনিটের গতি হ্রাস করে এবং এর টর্ককে বহুগুণ করে;গতি কমার সাথে সাথে এটি আনুপাতিকভাবে বৃদ্ধি করা। শ্যাফ্টের গতির অনুপাত কৃমির চাকা বা গিয়ারের দাঁতের সংখ্যার সাথে কীটের থ্রেডের সংখ্যার সম্পর্কের উপর নির্ভর করে।
VE Slewing ড্রাইভের পরামিতি
| মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | টর্ক ধরে রাখা (Nm) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | ৮৮ |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
VE9 Slewing ড্রাইভের প্রযুক্তিগত পরামিতি
| মডেল | VE9 | উৎপত্তি স্থল | চাংঝো, চীন |
| ব্র্যান্ড | হ্যাংটুও | টাইপ | আবদ্ধ হাউজিং, IP66 |
| উপাদান | 42CrMo, 50Mn | আউটপুট টর্ক | 7320 Nm |
| টিল্টিং মোমেন্ট টর্ক | 16.3 K Nm | জিভ ধরে | 55 K Nm |
| স্ট্যাটিক অক্ষীয় রেটিং | 60 KN | স্ট্যাটিক রেডিয়াল রেটিং | 130 KN |
| গতিশীল অক্ষীয় রেটিং | 30 KN | ডায়নামিক রেডিয়াল রেটিং | 65 KN |
| গিয়ার অনুপাত | 61:1 | দক্ষতা | 40% |
অ্যাপ্লিকেশন
স্লুইং ড্রাইভ অ্যাপ্লিকেশনের মধ্যে রয়েছে সোলার ট্র্যাকার, সিএসপি, সিপিভি, উইন্ড টারবাইন, স্যাটেলাইট এবং রাডার ডিশ, ট্রাক ক্রেন, ম্যান লিফট, ইউটিলিটি ইকুইপমেন্ট, হাইড্রোলিক ইকুইপমেন্ট অ্যাটাচমেন্ট, অয়েল টুল ইকুইপমেন্ট, টায়ার হ্যান্ডলার, ডিগার এস, এবং স্বয়ংচালিত লিফট ইত্যাদি।
