পণ্যের বিবরণ:
|
| উপাদান: | QT | মডেল: | VE7" |
|---|---|---|---|
| গিয়ার অনুপাত: | 51:1 | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
| সাধারণ আউটপুট টর্ক: | 5100 Nm | জিভ ধরে: | 39 kNm |
| কাত টর্ক: | 5 kNm | সর্বোচ্চ ঘূর্ণন সঁচারক বল: | 7650 Nm |
| বিশেষভাবে তুলে ধরা: | single axis solar slew drive,tilted tracking system solar slew drive,50Mn solar slew drive |
||

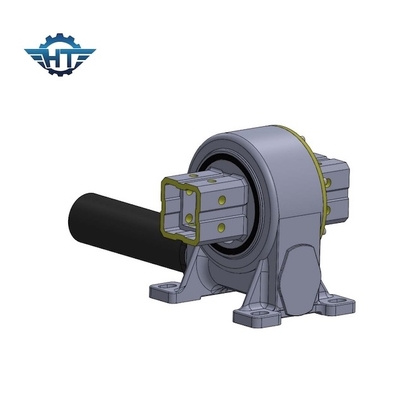

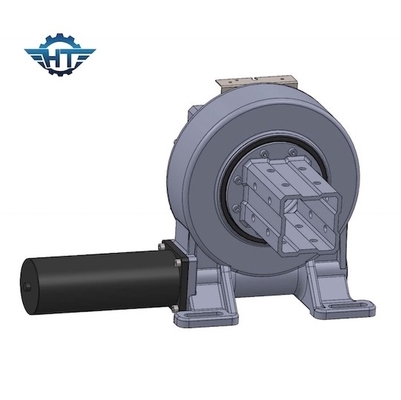

কাত ট্র্যাকিং সিস্টেমের জন্য উচ্চ টর্ক VE7 উল্লম্ব একক অক্ষ সোলার স্লিউ ড্রাইভ
একসিস সোলার স্লিউ ড্রাইভ বর্ণনা
তির্যক একক-অক্ষ ট্র্যাকিং বন্ধনীর ঘূর্ণন অক্ষ অনুভূমিক সমতলে একটি প্রবণ কোণে ইনস্টল করা হয় এবং এটি এক-মাত্রিক অক্ষের চারপাশে ঘোরে।ঘূর্ণন অক্ষের দিকটি উত্তর-দক্ষিণ, যাতে ফটোভোলটাইক মডিউলের আলো-গ্রহনকারী পৃষ্ঠটি সূর্যালোকের ঘটনা কোণের এক-মাত্রিক দিকে যতটা সম্ভব লম্ব হয়।
VE Slewing ড্রাইভের পরামিতি
| মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | টর্ক ধরে রাখা (Nm) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | ৮৮ |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
সুবিধাদি
1. সৌর ট্র্যাকিং সিস্টেমের নিরাপত্তা উন্নত করতে উচ্চ ব্যাকহোল্ডিং টর্ক
2. 360 ডিগ্রী ঘূর্ণন পরিসীমা
3. ভিতরে কীট ড্রাইভ enveloping
4. মাল্টি দাঁত যোগাযোগ উচ্চ লোড নিশ্চিত করতে
5. স্ব-লকিং ফাংশন
বৈশিষ্ট্য
1. কম গতির অবস্থার অধীনে উচ্চ টর্ক আউটপুট, যা ব্যাপক অক্ষীয় বল, রেডিয়াল বল এবং উল্টে যাওয়ার মুহূর্ত প্রেরণ করতে পারে
2. হেলিকাল গিয়ার এবং ওয়ার্ম ড্রাইভ মোড।ভাল অর্থনীতি, অক্ষীয় আকারে শক্তিশালী নমনীয়তা
3. এনভেলপ ঘন্টা গ্লাস ওয়ার্ম, মাল্টি-টুথ যোগাযোগ, শক্তিশালী লোড বহন ক্ষমতা
4. উচ্চ কর্মক্ষমতা ঘনত্ব অনুপাত
5. স্ব-লকিং কর্মক্ষমতা বা ইনপুট ব্রেক যোগ করুন
6. ছোট স্থান অনুপাত, সুবিধাজনক ইনস্টলেশন এবং disassembly
7. বৈচিত্রপূর্ণ আউটপুট ফর্ম
8. ফাঁক মান প্রাক-সামঞ্জস্য করুন এবং সরাসরি মেশিনে ইনস্টল করুন
9. IP66
কাস্টমাইজড সেবা
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
2. বিভিন্ন ধরণের মোটর মিলিত হতে পারে, যেমন হাইড্রোলিক মোটর, স্টেপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি।
3. RAL কোডের উপর ভিত্তি করে বিভিন্ন রং পাওয়া যায়;আমাদের আদর্শ রঙ হল RAL 9006।
