পণ্যের বিবরণ:
|
| উপাদান: | QT | মডেল: | VE7" |
|---|---|---|---|
| গিয়ার অনুপাত: | 51:1 | রঙ: | অনুরোধ হিসাবে |
| আবেদন: | সোলার ট্র্যাকিং সিস্টেম | ড্রাইভার: | 12/24VDC মোটর |
| ইনস্টলেশন সাইট: | খোলা মাঠ | বৈশিষ্ট্য: | দীর্ঘ জীবন |
| বিশেষভাবে তুলে ধরা: | horizontal slewing drive for solar tracking system,24v slewing drive for solar tracking system,envelope solar slew drive |
||

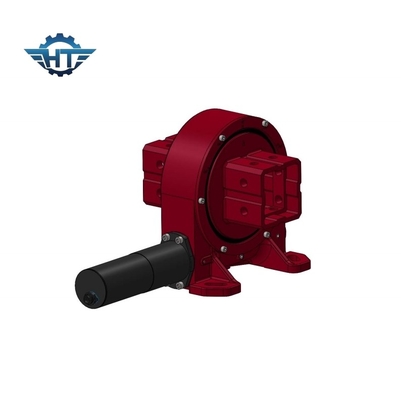

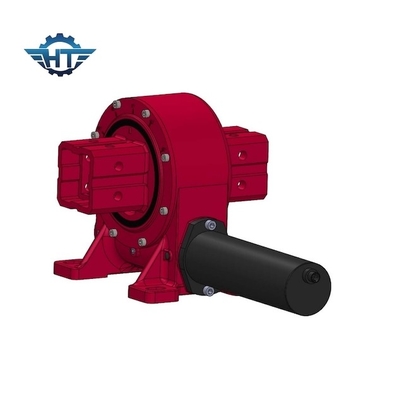

সৌর ট্র্যাকিং সিস্টেমের জন্য খাম ওয়ার্ম গিয়ার VE7 24vdc মোটর অনুভূমিক স্লিউইং ড্রাইভ
ওয়ার্ম গিয়ার VE7 স্লিউ ড্রাইভের বর্ণনা
স্লিউইং ড্রাইভ প্রয়োগ করা সোলার ট্র্যাকিং সিস্টেম সর্বদা সূর্যালোকের সর্বোত্তম কোণ রাখে।স্থির পাওয়ার স্টেশনগুলির সাথে তুলনা করে, সমতল একক-অক্ষ ট্র্যাকিং বার্ষিক বিদ্যুৎ উৎপাদন 10~30% বৃদ্ধি করতে পারে (অক্ষাংশ পরিবর্তনের উপর নির্ভর করে);আনত একক-অক্ষ 30% এরও বেশি বৃদ্ধি পেতে পারে;ডুয়াল-অক্ষ ট্র্যাকিং প্রায় 40 ~ 50% বৃদ্ধি পেতে পারে।
VE Slewing ড্রাইভের পরামিতি
| মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | টর্ক ধরে রাখা (Nm) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | ৮৮ |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
বৈশিষ্ট্য
1 অন্ধ গর্ত নকশা এবং কঙ্কাল তেল সীল sealing গঠন ব্যবহার করে, sealing কর্মক্ষমতা নির্ভরযোগ্য, সীল সরাসরি সূর্যালোক এড়াতে পারে, কার্যকরভাবে ধুলো এবং জল প্রতিরোধ, এবং সুরক্ষা স্তর IP65 পৌঁছতে পারে.এটা বহিরঙ্গন ব্যবহারের জন্য উপযুক্ত এবং একক বা ডবল flanges সঙ্গে আউটপুট হতে পারে.
2 ডাবল এনভেলপিং ঘন্টাগ্লাস ওয়ার্ম, মাল্টি-টুথ কন্টাক্ট, বৃহত্তর টর্ক প্রেরণ করে, বৃহত্তর অক্ষীয় বল, রেডিয়াল ফোর্স এবং টিল্টিং মোমেন্ট সহ্য করতে পারে
3 পণ্য নকশা দেশে এবং বিদেশে সাধারণ আকার গ্রহণ করে, যা পরবর্তীতে প্রতিস্থাপনের জন্য সুবিধাজনক
4 ডাবল রেসওয়ে সমর্থন কাঠামো, শক্তিশালী অনমনীয়তা, বড় লোড রেডিয়াল ফোর্স এবং উল্টে যাওয়ার মুহূর্ত সহ্য করতে পারে, বিশেষত স্বাধীনভাবে চালিত ডুয়াল-অক্ষ ফটোভোলটাইক, ঘনীভূত বন্ধনী পিচিং অ্যাজিমুথ এবং অন্যান্য কাজের অবস্থার জন্য উপযুক্ত
5 ডাবল-পার্শ্বযুক্ত সমাক্ষীয় আউটপুট ফ্ল্যাঞ্জ, প্রতিসম কাঠামো, উচ্চ সমাবেশ ফল্ট সহনশীলতা, ছোট অক্ষীয় আকার, স্থান সংরক্ষণ, ফাঁপা আউটপুট শ্যাফ্ট গঠন, তারের জন্য সুবিধাজনক এবং কাঠামোগত বিন্যাস
6 আমদানি করা ডাবল-ঠোঁটের কঙ্কাল সিল রিং অন-সাইট দূষণ রোধ করতে
আবেদন
ফটোভোলটাইক পাওয়ার জেনারেশন সিস্টেমের পিচ পজিশনের ঘূর্ণনের জন্য ব্যবহৃত হয় যেমন সমতল একক অক্ষ, ট্রফ পাওয়ার জেনারেশন, ঘনীভূত বিদ্যুৎ উৎপাদন ইত্যাদি।ফ্ল্যাট একক-অক্ষ ট্র্যাকিং সিস্টেম উত্তর-দক্ষিণ এবং পূর্ব-পশ্চিম ট্র্যাকিংয়ে সাজানো ট্র্যাকিং বন্ধনীর একটি রূপ।জ্যোতির্বিজ্ঞানের অ্যালগরিদম অনুসারে, মোটরটি বন্ধনীটি চালায় যাতে সৌর প্যানেলগুলি সূর্যের আজিমুথ ট্র্যাক করে, ফটোভোলটাইক মডিউলের পৃষ্ঠে সরাসরি সূর্যালোক বৃদ্ধি করে এবং বিদ্যুৎ উৎপাদন বাড়ায়।
