পণ্যের বিবরণ:
|
| মডেল: | 9 ইঞ্চি | গিয়ার অনুপাত: | 61:1 |
|---|---|---|---|
| দক্ষতা: | 40% | সুনির্দিষ্ট: | ≤ ০.১ |
| ড্রাইভার: | বৈদ্যুতিক মটর | টাইপ: | উল্লম্ব মাউন্ট করা |
| আবেদন: | সোলার ট্র্যাকার | রঙ: | অনুরোধ হিসাবে |
| বিশেষভাবে তুলে ধরা: | উল্লম্ব ওয়ার্ম গিয়ার স্লিউ ড্রাইভ,ওয়ার্ম গিয়ার স্লিউ ড্রাইভ 9 ইঞ্চি,উল্লম্ব মাউন্ট করা ওয়ার্ম গিয়ার স্লিউ ড্রাইভ |
||

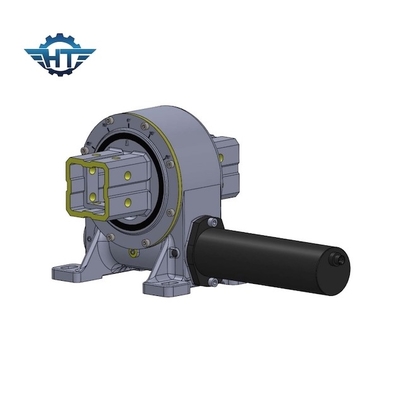

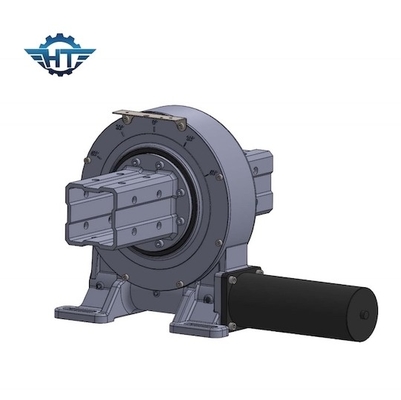

উচ্চ টর্ক সোলার ট্র্যাকিং সিস্টেমের জন্য 9 ইঞ্চি উল্লম্ব ওয়ার্ম গিয়ার স্লিউ ড্রাইভ
ওয়ার্ম গিয়ার স্লিউ ড্রাইভ বর্ণনা
উচ্চ ট্রান্সমিশন সহ একটি কমপ্যাক্ট দ্রবণ বহনকারী স্লিউইং রিং, যা একটি সংলগ্ন গিয়ারড ওয়ার্ম শ্যাফ্টের সাথে মিলিত বাহ্যিক গিয়ার সহ একটি স্লুইং রিং সমন্বিত।স্ব-লকিং গিয়ারসেট দ্বারা, ড্রাইভিং ইঞ্জিনে কোনও বিরতির প্রয়োজন নেই।সরাসরি মাউন্ট করা প্ল্যানেটারি গিয়ারড মোটরগুলির সাথেও উপলব্ধ। ওয়ার্ম ড্রাইভ-ওয়ার্ম গিয়ার ড্রাইভের উচ্চ পরিধান-প্রতিরোধ, যা স্থিতিশীলতা এবং নির্ভরযোগ্যতার ভাল কর্মক্ষমতা সহ শক্তিশালী আউটপুট টর্ক এবং টিল্টিং মোমেন্ট টর্ক লোড করতে পারে।ওয়ার্ম ড্রাইভ উচ্চতর ট্র্যাকিং সুনির্দিষ্ট ক্ষেত্রের জন্য উপলব্ধ।
VE সিরিজের পরামিতি
| মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | ধারণ টর্ক (Nm) | অক্ষীয় লোড(kN) | রেডিয়াল লোড(kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | ৮৮ |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
সুবিধাদি
1. ±60° ঘোরান, ভিতরে হার্ড স্টপ
1. slewing রিং উপর ভিত্তি করে শক্তিশালী উল্টানো মুহূর্ত
2. এনভেলপিং ওয়ার্ম ড্রাইভ গ্রহণ করুন
3. মাল্টি দাঁত পরিচিতি ব্যবহার করার জন্য বড় লোড ড্রাইভ
4. ভাল স্ট্যাটিক স্ব-লকিং ফাংশন
আবেদন
অ্যাপ্লিকেশনের মধ্যে রয়েছে সোলার ট্র্যাকার, উইন্ড টারবাইন, ট্রাক ক্রেন, ম্যান লিফট, ইউটিলিটি ইকুইপমেন্ট, হাইড্রোলিক ইকুইপমেন্ট অ্যাটাচমেন্ট, অয়েল টুল ইকুইপমেন্ট, টায়ার হ্যান্ডলার, ডিগার, অটোমোটিভ লিফট এবং উইন্ড টারবাইন, ডিশ, স্যাটেলাইট অ্যান্টেনা ইত্যাদি।
