পণ্যের বিবরণ:
|
| মডেল: | VE9 | জিভ ধরে: | 80 kNm |
|---|---|---|---|
| কাত টর্ক: | 68000 Nm | আউটপুট টর্ক: | 16 kNm |
| অক্ষীয় লোড: | 60 kN | র্যাডিকাল লোড: | 130 kN |
| সার্টিফিকেট: | ISO9001, CE | স্ব-লক: | হ্যাঁ |
| বিশেষভাবে তুলে ধরা: | 9 ইঞ্চি স্লিউইং ড্রাইভ গিয়ারবক্স,ওয়ার্ম ড্রাইভ স্লিউ ড্রাইভ গিয়ারবক্স,হাইড্রোলিক মোটর স্লিউ ড্রাইভ গিয়ারবক্স |
||

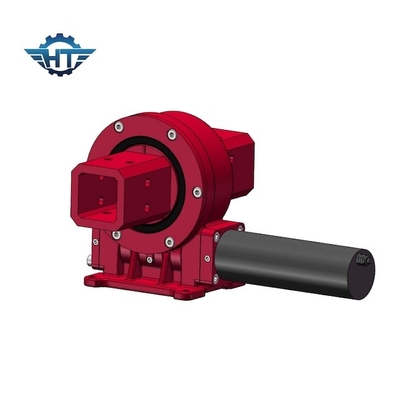

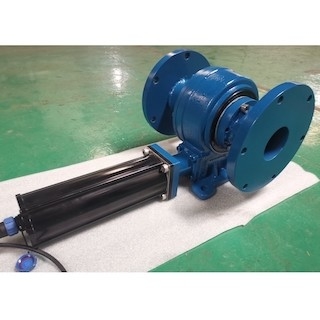

9 ইঞ্চি স্লুইং ড্রাইভ গিয়ারবক্স, সোলার প্যানেল সান ট্র্যাকিং সিস্টেমের জন্য বৈদ্যুতিক মোটর
Slewing ড্রাইভ গিয়ারবক্স বিবরণ
SE: মানে অনুভূমিক (স্লাইডিং বিয়ারিং স্ট্রাকচার), SDE: মানে উল্লম্ব এবং অনুভূমিক (স্লাইডিং বিয়ারিং স্ট্রাকচার), VE: মানে উলম্ব (স্লাইডিং বিয়ারিং স্ট্রাকচার), S এর সামনে Z মানে শূন্য ছাড়পত্র;
3~25: 3 ইঞ্চি থেকে 25 ইঞ্চি স্পেসিফিকেশন প্রতিনিধিত্ব করে;
উত্তর: প্রচলিত ডিভাইসের কোড নির্দেশ করে।যদি ডিভাইসের ডিজাইনে বড় পরিবর্তন থাকে, কোড B, C... ব্যবহার করা যেতে পারে;
61: স্লুইং ডিভাইসের হ্রাস অনুপাত (দাঁতের সংখ্যা) প্রতিনিধিত্ব করে;
M: নির্দেশ করে যে স্লিউইং বিয়ারিং মেট্রিক থ্রেডেড গর্ত গ্রহণ করে;M ছাড়া মানে হল যে স্লিউইং বিয়ারিং ইঞ্চি থ্রেডেড গর্ত গ্রহণ করে;
HA: নির্দেশ করে যে slewing রিং নিভে গেছে.;HC: ইঙ্গিত করে যে স্লিউইং রিংটি নিভে যায় না।;এইচডি: ইঙ্গিত করে যে স্লিউইং রিংটি নিভে গেছে।;
HQ: স্লুইং রিং এর বাইরের রিং এর QPQ চিকিত্সা নির্দেশ করে।HN: স্লুইং রিং এর বাইরের রিং এর নাইট্রাইডিং ট্রিটমেন্ট নির্দেশ করে।;
B: নির্দেশ করে যে ওয়ার্ম ইনপুট শেষটি একটি 6B স্প্লাইন (12M নির্দেশ করে যে ওয়ার্ম ইনপুট শেষটি একটি Φ12 গর্ত। 25M নির্দেশ করে যে ওয়ার্ম ইনপুট শেষটি একটি Φ25 গর্ত;
160 মানে কৃমি ইনপুট শেষে একটি 160CC হাইড্রোলিক মোটর ইনস্টল করা আছে।24 মানে কৃমি ইনপুট শেষে একটি 24V গিয়ারড মোটর ইনস্টল করা হয়েছে;...);
R: মানে সঠিক ইনস্টলেশন;L: মানে বাম ইনস্টলেশন;
সি: মানে অন্ধ ক্যাপ;A: মানে হাইড্রোলিক মোটর তেল পোর্টের দিকটি বাইরের দিকে মুখ করছে (I: মানে হাইড্রোলিক মোটর তেল পোর্টের দিকটি ভিতরের দিকে মুখ করছে;);ই: মানে একটি এনকোডার সহ;
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ |
251 কেজি |
অ্যাপ্লিকেশন
আমি
এমন অনেকগুলি অ্যাপ্লিকেশন রয়েছে যেখানে একটি ঘূর্ণমান ড্রাইভ ব্যবহার করা যেতে পারে, প্রাথমিক কারণ এটি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেগুলির শক্তি এবং ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণনযন্ত্র বজায় রাখার জন্য লোড প্রয়োজন হয়.
সাধারণ সুইং ড্রাইভ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে, তবে সীমাবদ্ধ নয়: সোলার ট্র্যাকার, উইন্ড টারবাইন, পুরুষদের লিফট, হাইড্রোলিক যন্ত্রপাতি, টেলিহ্যান্ডলার, খননকারী , লিফট, ক্রেন, ড্রিলিং সরঞ্জাম, সামরিক সরঞ্জাম।
