পণ্যের বিবরণ:
|
| মডেল: | SDE7" | আউটপুট টর্ক: | 2000 Nm |
|---|---|---|---|
| কাত টর্ক: | 7500 Nm | জিভ ধরে: | 13200 Nm |
| ই এম: | উপলব্ধ | গিয়ার অনুপাত: | 57:1 |
| বৈশিষ্ট্য: | দ্রুত ইন্সটলেশন | যথার্থতা: | 0~0.15° |
| বিশেষভাবে তুলে ধরা: | 7 ইঞ্চি ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ,পিভি প্যানেল স্লিউ ড্রাইভ গিয়ারবক্স,পিভি প্যানেল সোলার ট্র্যাকার স্লিউ ড্রাইভ |
||

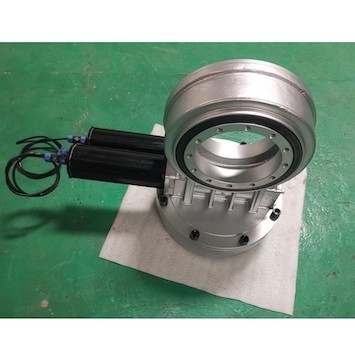

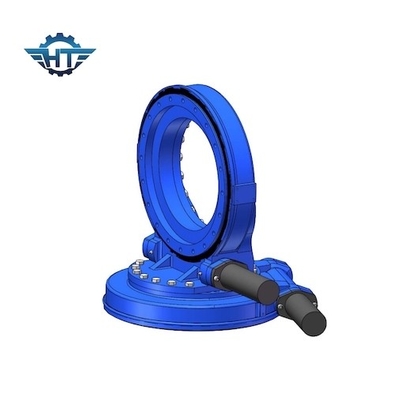

PV প্যানেল সোলার ট্র্যাকিং সিস্টেমের জন্য 7 ইঞ্চি ডুয়াল অ্যাক্সিস ওয়ার্ম গিয়ার ড্রাইভ গিয়ারবক্স
ডুয়াল অ্যাক্সিস ওয়ার্ম গিয়ার ড্রাইভ গিয়ারবক্স বর্ণনা
7 ইঞ্চি 2 অক্ষ বা দ্বৈত অক্ষ সোলার ট্র্যাকার 0.1 ডিগ্রী পর্যন্ত স্লিউইং ড্রাইভ এবং পিছনের কাঠামোর 15 টুকরা সোলার প্যানেলের মাত্রা 0,99 মিক্স 1,64 মি এবং ওজন সর্বোচ্চ 20 কেজি পর্যন্ত।তাই একসাথে 30㎡ পর্যন্ত সোলার প্যানেল পৃষ্ঠের জন্য।ফটোভোলটাইক প্যানেলের প্রস্তাবিত এলাকা যা অন্যান্য স্লিউইং ড্রাইভগুলি বহন করতে পারে তা নিম্নরূপ:
| slewing ড্রাইভ মডেল | বর্গ মিটার সৌর প্যানেল সহ্য করতে পারে (সর্বোচ্চ) |
| SDE1 | ~5 ㎡ |
| SDE3 | ~15 ㎡ |
| SDE5 | 20 ㎡ |
| SDE7 | ＜30 ㎡ |
| SDE9 | 40 ㎡ |
| SDE12 | ~50 ㎡ |
| SDE17 | ~60 ㎡ |
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
অ্যাপ্লিকেশন
ফটোথার্মাল ট্র্যাকিং সিস্টেমে রোটারি ড্রাইভের প্রয়োগ
1. ডিশ ট্র্যাকিং সিস্টেম, দুই-অক্ষ ট্র্যাকিং আসলে দুই ধরনের বিভক্ত করা যেতে পারে: অনুভূমিক এবং উচ্চতা।
2. ট্রফ টাইপ ফটোথার্মাল সিস্টেমকে বড় ট্রফ টাইপ এবং ছোট ট্রফ টাইপে ভাগ করা যায়।খাঁজের বড় খোলার কারণে এবং দ্রুত ঘূর্ণন গতির প্রয়োজনীয়তার কারণে, হাইড্রোলিক সিলিন্ডারগুলি বর্তমানে বড় খাঁজের জন্য বেশি ব্যবহার করা হয়, তবে রিডুসার ব্যবহার করে বড় খাঁজ প্রকল্পও রয়েছে।ছোট ট্রফ টাইপের জন্য, প্রধানত গরম করার ট্রফ টাইপ প্রকল্প, সংগ্রাহকের দৈর্ঘ্য তুলনামূলকভাবে ছোট, যা VE সিরিজের উল্লম্ব ঘূর্ণমান যন্ত্রের ইনস্টলেশন এবং ব্যবহারের জন্য খুব উপযুক্ত।সমর্থন এবং ঘূর্ণমান হ্রাসকারীর সমন্বিত নকশার কারণে, ইনস্টলেশন সুবিধাজনক।একই সময়ে, ট্রফ বন্ধনীর জটিল কাঠামোগত নকশা সরলীকৃত হয়।
3. ফ্রেসনেল প্রকল্পটি মিনি-ট্রফের মতো।
