পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | গিয়ার অনুপাত: | 37:1 |
|---|---|---|---|
| আকার: | 3 থেকে 25 ইঞ্চি | গিয়ার টাইপ: | শক্ত গিয়ার |
| ওয়ারেন্টি: | 5 বছর | ই এম: | উপলব্ধ |
| কারিগরি সহযোগিতা: | হ্যাঁ | আবেদন: | সোলার ট্র্যাকিং সিস্টেম |
| বিশেষভাবে তুলে ধরা: | ই এম স্লুইং ড্রাইভ গিয়ারবক্স,হার্ডেনড গিয়ার স্লিউইং ড্রাইভ গিয়ারবক্স,সিএসপি সিস্টেম হাইড্রোলিক স্লিউ ড্রাইভ |
||

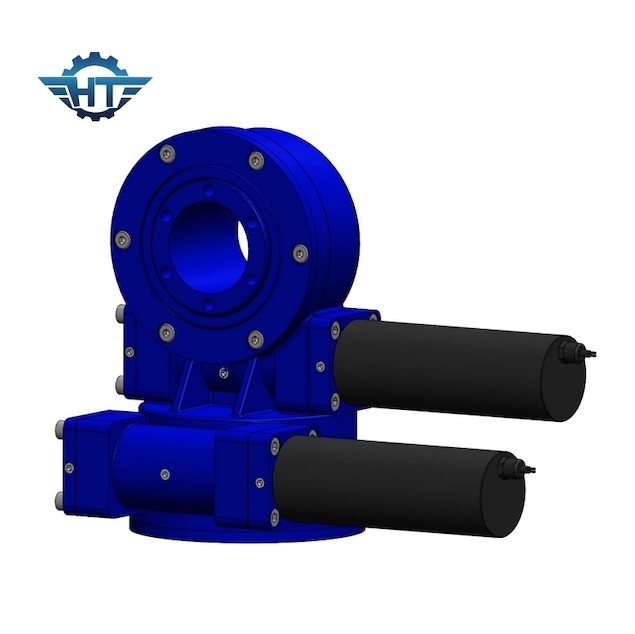

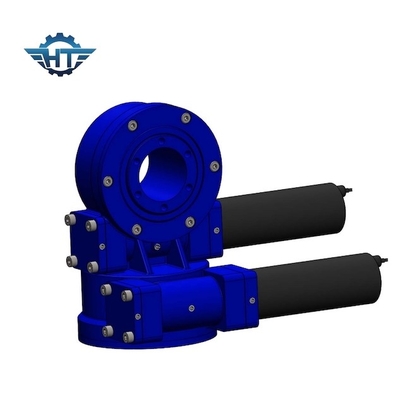

ডুয়ান অ্যাক্সিস সোলার মাউন্টিং সিস্টেমের জন্য বৈদ্যুতিক মোটর সহ 5 ইঞ্চি স্লুইং ড্রাইভ গিয়ার
Slewing ড্রাইভ গিয়ার বিবরণ
স্লুইং ড্রাইভের জন্য, তির্যক ট্র্যাকিং সিস্টেম, ফ্ল্যাট সিঙ্গেল ট্র্যাকিং সিস্টেম, CPV এবং সোলার থার্মাল পাওয়ার ট্র্যাকিং ফিল্ডের মতো পিভি সিস্টেমে নিয়মিত এবং সুনির্দিষ্ট উভয় ট্র্যাকিং প্রয়োজনীয়তা মেটাতে 60 টিরও বেশি মডেল সহ 3" থেকে 25" পর্যন্ত 10টি ভিন্ন মাপের উপলব্ধ।আমাদের স্লিউইং ড্রাইভে উচ্চতর আউটপুট টর্ক এবং হোল্ডিং মোমেন্ট টর্ক রয়েছে, চমৎকার ট্র্যাকিং নির্ভুলতা, ক্ষয়রোধী আবরণ এবং অ্যান্টি-ইউভি সিলিং, IP66 সুরক্ষা শ্রেণী রয়েছে এবং PV, CPV, CSP সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।
আমাদের নিজস্ব কারখানায় আমাদের কঠোর মান নিয়ন্ত্রণ ব্যবস্থা রয়েছে, আমরা ISO9001-2008 মানের সিস্টেম সার্টিফিকেশন পাস করেছি এবং আমাদের দেশের প্রকৌশল ও যন্ত্রপাতি মান পূরণ করেছি।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
প্রশ্নোত্তর
কিভাবে slewing ড্রাইভের সঠিক আকার নির্বাচন করবেন?
শুধুমাত্র কর্মক্ষমতা ঘাটতি বা কর্মক্ষমতা উদ্বৃত্ত থেকে এড়াতে স্লিউইং ড্রাইভের একটি সঠিক আকার নির্বাচন করা সাশ্রয়ী সমাধান অর্জনে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।
একটি উপযুক্ত স্লিউইং ড্রাইভ নির্বাচন করার জন্য অনুগ্রহ করে আমাদের নিম্নলিখিত তথ্য দিন:
1. আবেদন
2. আউটপুট toque প্রয়োজনীয়.যদি আপনার কাছে সেই ডেটা সম্পর্কে স্পষ্ট ধারণা না থাকে, তাহলে শুধু আমাদের লোড বলুন, উদাহরণস্বরূপ, প্যানেলের ওজন এবং আমাদের স্লুইং ড্রাইভে মাউন্টিং বন্ধনী।
3. লোডের মাত্রা এবং গত 10 বছরে আপনার এলাকায় সবচেয়ে বড় বায়ু যা আমাদের সুপারিশকৃত ড্রাইভটি বড় বাতাস আসার সময় সর্বাধিক লোড বহন করতে পারে কিনা তা গণনা করতে ব্যবহৃত হয়।
4. আপনার প্রয়োজনীয় আউটপুট গতি যা আমাদের আপনার জন্য উপযুক্ত মোটর সুপারিশ করতে সাহায্য করবে।
5. অন্যান্য তথ্য যেমন ব্যাকল্যাশ, আইপি গ্রেড চাহিদা ইত্যাদি
