পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo, QT | মডেল: | দ্বৈত অক্ষ 7 ইঞ্চি |
|---|---|---|---|
| জিভ ধরে: | 13.5 kNm | কাত টর্ক: | 13.2 kNm |
| দক্ষতা: | 40% | অক্ষীয় লোড: | 34 kN |
| রেডিয়াল লোড: | 58 kN | রঙ: | অনুরোধ হিসাবে |
| বিশেষভাবে তুলে ধরা: | 800RPM ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ,ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ 24VDC,24VDC সোলার স্লিউ ড্রাইভ |
||

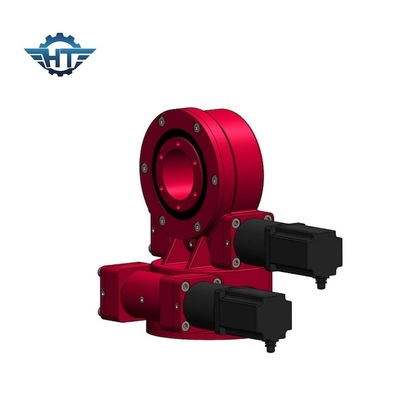

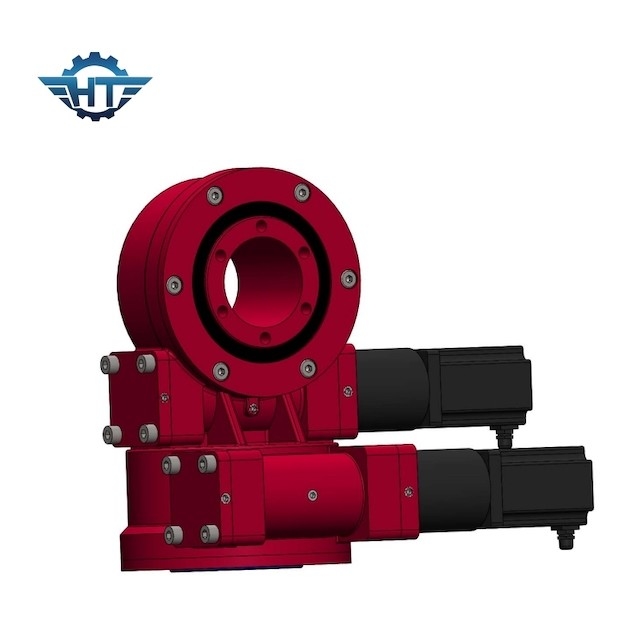

পিভি ট্র্যাকারদের জন্য প্ল্যানেটারি গিয়ারবক্স সহ ওয়ার্ম এবং ওয়ার্ম হুইল SDE7 ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ
ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভের বিবরণ
সৌর ট্র্যাকারগুলি যান্ত্রিক বৈশিষ্ট্য দ্বারা একক-অক্ষ ট্র্যাকার এবং দ্বৈত-অক্ষ ট্র্যাকারগুলিতে বিভক্ত করা যেতে পারে।যেহেতু দ্বৈত-অক্ষ সিস্টেমগুলি সূর্যের সর্বোত্তম ট্র্যাকিং পেতে সক্ষম, সেগুলি সমস্ত ধরণের PV, CPV, CSP কেন্দ্রীভূত সৌর প্রযুক্তিতে বেশি জনপ্রিয়।আমাদের কাছে হাইড্রোলিক মোটর, বৈদ্যুতিক মোটর, স্টেপার মোটর রয়েছে যা স্লিউইং ড্রাইভের সাথে তার বিভিন্ন কাজের শর্ত অনুসারে মেলে, বৈদ্যুতিক মোটর প্যারামিটারটি নিম্নরূপ:
| মোটর ডেটা | প্ল্যানেটারি গিয়ারবক্স ডেটা | ||
| রেটেড ভোল্টেজ | 24ভিডিসি | অনুপাত | 398:1 |
| রেট করা বর্তমান | 1.3A | আউটপুট টর্ক | 43Nm |
| নির্ধারিত গতি | 800Rpm | আউটপুট গতি | 2 আরপিএম |
| সুরক্ষিত স্তর | IP55/65/66 | গোলমাল | <60db |
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
প্রশ্নোত্তর
প্রযুক্তিগত অঙ্কন মধ্যে পরামিতি মানে কি?
টিল্টিং মোমেন্ট টর্ক: টর্ক হল লোডের অবস্থান এবং স্লিউইং বিয়ারিংয়ের কেন্দ্রের মধ্যে দূরত্ব দ্বারা গুণিত লোড।যদি লোড এবং দূরত্ব দ্বারা উত্পন্ন qorque রেট করা টিল্টিং মোমেন্ট টর্কের চেয়ে বেশি হয়, তাহলে স্লিউইং ড্রাইভটি উল্টে যাবে।
রেডিয়াল লোড: স্লিউইং বিয়ারিংয়ের অক্ষে উল্লম্ব লোড
অক্ষীয় লোড: স্লিউইং বিয়ারিংয়ের অক্ষের সমান্তরাল লোড
হোল্ডিং টর্ক: এটি বিপরীত টর্ক। যখন ড্রাইভটি বিপরীতভাবে ঘোরে এবং অংশগুলি ক্ষতিগ্রস্ত হয় না, তখন সর্বাধিক টর্ক অর্জিত হয় তাকে হোল্ডিং টর্ক বলে।
স্ব-লকিং: শুধুমাত্র লোড করা হলে, স্লিউইং ড্রাইভটি বিপরীত ঘোরাতে সক্ষম হয় না এবং এইভাবে স্ব-লকিং বলা হয়।
