পণ্যের বিবরণ:
|
| উপাদান: | QT | ওয়ারেন্টি: | 5 বছর |
|---|---|---|---|
| সেবা: | ই এম ডিজাইন | অক্ষ ঘোরান: | দুই অক্ষ |
| রঙ: | ধূসর রূপালী | ইনস্টলেশন সাইট: | ছাদ এবং মাঠ |
| প্যাকেজিং: | পাতলা পাতলা কাঠ | আবেদন: | ডুয়াল অ্যাক্সিস সোলার ট্র্যাকিং সিস্টেম |
| বিশেষভাবে তুলে ধরা: | worm gear slew drive,slewing ring gear |
||

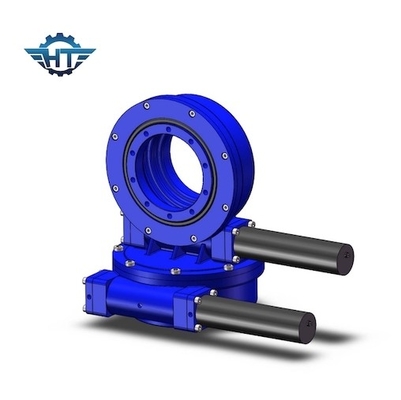

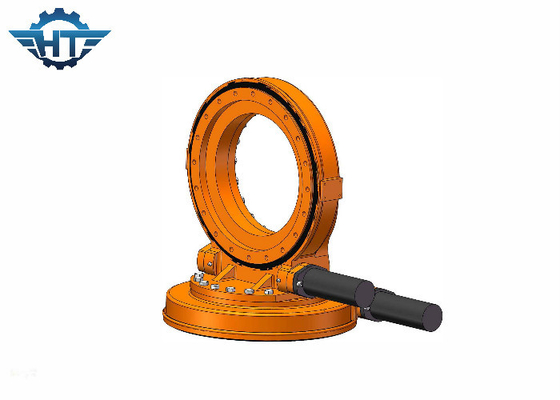

ডুয়াল অ্যাক্সিস সোলার ট্র্যাকিং সিস্টেমের জন্য দীর্ঘ জীবন এবং উচ্চ নির্ভুলতা স্লিউ ড্রাইভ গিয়ারবক্স
SDE12 স্লিউ ড্রাইভ গিয়ারবক্স বর্ণনা
হোল্ডিং টর্ক: 40560 Nm
স্ট্যাটিক অক্ষীয় রেটিং: 77 kN
স্ট্যাটিক রেডিয়াল রেটিং: 190 kN
গিয়ার অনুপাত: 78:1
ট্র্যাকিং নির্ভুলতা: ≤ 0.1
টিল্টিং মোমেন্ট টর্ক: 25000 Nm
আউটপুট টর্ক: 5800 Nm
ওজন: 160 কেজি
হ্যাংটুও স্লিউইং ড্রাইভে প্রধানত একটি স্লুইং বিয়ারিং, একটি ওয়ার্ম গিয়ার, হাউজিং এবং একটি হাইড্রোলিক বা একটি বৈদ্যুতিক মোটর থাকে।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
আবেদন
আবদ্ধ হাউজিং স্লিউইং ড্রাইভগুলি বিভিন্ন ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনে ব্যাপকভাবে ব্যবহৃত হয় যেমন ভারী লোডার পরিবহনকারী, হারবার মোবাইল ক্রেন, জাহাজ উত্তোলন, ক্ল ট্রাক, কন্টেইনার লিফ্ট ক্রেন, এবং চলমান গ্যান্ট্রি ক্রেন, মাইন মেশিন, খননকারী, কংক্রিট মেশিন, কাগজ মেশিন, পাশাপাশি বায়ু শক্তি উৎপাদন ব্যবস্থাও আমাদের স্লিউইং ড্রাইভ ব্যবহার করে।
সৌর শক্তি শিল্পে যখন একটি স্লুইং ড্রাইভ ব্যবহার করা হয়, ব্যবহারকারীদের সৌর প্যানেলের প্রকৃত ক্ষেত্র অনুযায়ী একটি আদর্শ বেছে নিতে হবে।
সাধারণত, 3 ইঞ্চি স্লুইং ড্রাইভ 3-5㎡ সোলার প্যানেল সহ আসা সোলার পাওয়ার সিস্টেমের জন্য উপযুক্ত, 10-17 ㎡ সোলার প্যানেলের জন্য 7 ইঞ্চি, 18-30 ㎡ এর জন্য 9 ইঞ্চি, 31-45㎡ এর জন্য 12 ইঞ্চি এবং 14 ইঞ্চি 46-60㎡ এর জন্য।
