পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | SDE7" |
|---|---|---|---|
| গিয়ার অনুপাত: | 57:1 | রেট আউটপুট টর্ক: | 2000 Nm |
| জিভ ধরে: | 13500 Nm | কাত টর্ক: | 13200 Nm |
| দক্ষতা: | 40% | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
| বিশেষভাবে তুলে ধরা: | worm gear slew drive,slewing ring gear |
||

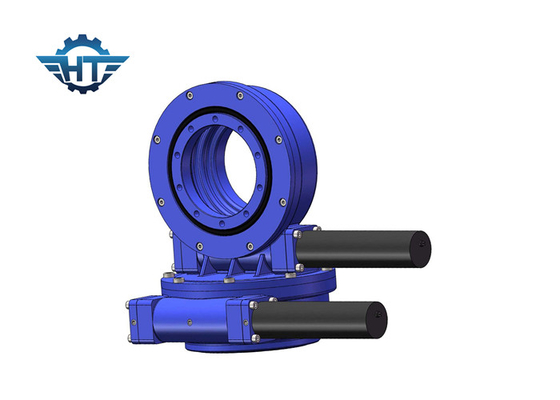

সোলার থার্মাল পাওয়ারের জন্য খাম ওয়ার্ম গিয়ার ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ গিয়ারবক্স
ওয়ার্ম গিয়ার ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভবর্ণনা
সৌর তাপবিদ্যুৎ উৎপাদনের নীতি হল একটি আয়নার মাধ্যমে সূর্যালোককে একটি সৌর সংগ্রাহক যন্ত্রে সংগ্রহ করা, সংগ্রাহক যন্ত্রে তাপ স্থানান্তর মাধ্যম (তরল বা গ্যাস) গরম করার জন্য সৌর শক্তি ব্যবহার করা এবং তারপর জলকে গরম করে বাষ্প তৈরি করা। বিদ্যুৎ উৎপন্ন করতে একটি জেনারেটর চালায় বা সরাসরি চালায়।সাধারণভাবে, সৌর তাপবিদ্যুৎ উৎপাদনের নিম্নলিখিত চার প্রকার রয়েছে: ট্রফ, টাওয়ার, ডিশ (ডিস্ক) এবং ফ্রেসনেল।
ট্রফ
ট্রফ টাইপ সোলার থার্মাল পাওয়ার জেনারেশন সিস্টেমকে ট্রফ প্যারাবলিক মিরর সোলার থার্মাল পাওয়ার জেনারেশন সিস্টেম বলা হয়।ট্রফ টাইপ প্যারাবোলিক ঘনীভূত সংগ্রাহকগুলি সিরিজ এবং সমান্তরালভাবে সাজানো হয়, কাজের মাধ্যমকে গরম করে, সুপারহিটেড বাষ্প তৈরি করে এবং বিদ্যুৎ উৎপন্ন করার জন্য বাষ্প টারবাইন জেনারেটর চালায়।
টাওয়ার
1973 সালে, বিশ্বব্যাপী তেল সংকটের প্রাদুর্ভাব সৌর প্রযুক্তির গবেষণা এবং উন্নয়নকে উদ্দীপিত করেছিল।সৌর কোষের সাথে তুলনা করে, দাম বেশি এবং দক্ষতা কম।সৌর তাপবিদ্যুৎ উৎপাদনের দক্ষতা তুলনামূলকভাবে বেশি এবং প্রযুক্তি তুলনামূলকভাবে পরিপক্ক।
থালা
ডিস্ক টাইপ (ডিশ নামেও পরিচিত) সোলার থার্মাল পাওয়ার জেনারেশন সিস্টেম হল বিশ্বের প্রথম সৌরবিদ্যুৎ ব্যবস্থা।এটি অনেকগুলি আয়নার সমন্বয়ে গঠিত একটি প্যারাবোলিক মিরর দ্বারা গঠিত।এটি প্যারাবোলয়েডের ফোকাস গ্রহণ করে এবং রিসিভারে তাপ স্থানান্তর মাধ্যমটি উত্তপ্ত হয়।প্রায় 750℃ এ বিদ্যুৎ উৎপন্ন করতে ইঞ্জিন চালান।
ফ্রেসনেল
কাজের নীতিটি ট্রফ টাইপ ফটোথার্মাল পাওয়ার জেনারেশনের অনুরূপ, তবে আয়নার পরিবর্তে ফ্রেসনেল স্ট্রাকচার কনডেন্সার ব্যবহার করা হয়।এটি তুলনামূলকভাবে সস্তা করে তোলে, তবে কার্যকারিতা একইভাবে হ্রাস পেয়েছে।
কারণ এই ধরনের সিস্টেমে শুধুমাত্র কয়েকবার ঘনীভূত হয়, উত্তপ্ত জলীয় বাষ্পের গুণমান বেশি হয় না, যাতে পুরো সিস্টেমের বার্ষিক বিদ্যুৎ উৎপাদনের দক্ষতা প্রায় 10% পর্যন্ত পৌঁছাতে পারে;কিন্তু সিস্টেমের সহজ কাঠামো এবং বাষ্প উৎপন্ন করার জন্য তাপ-স্থানান্তর মাধ্যমটির সরাসরি ব্যবহারের কারণে, এর নির্মাণ এবং রক্ষণাবেক্ষণের খরচও তুলনামূলকভাবে কম।
SDE7 Slewing ড্রাইভের পরামিতি
| পণ্যের নাম | 43Nm 24Vdc গিয়ার মোটর সহ SDE7 স্লুইং ড্রাইভ |
| আউটপুট টর্ক | 980 Nm;723 ft.lbs |
| সর্বোচ্চ আউটপুট টর্ক | 1938 Nm;1429 ft.lbs |
| টিল্টিং মোমেন্ট টর্ক | 7000 Nm;5163 ft.lbs |
| জিভ ধরে | 13200 Nm;9736 ft.lbs |
| স্ট্যাটিক অক্ষীয় রেটিং | 133.20 kN;29943 পাউন্ড |
| স্ট্যাটিক রেডিয়াল রেটিং | 53 kN;11977 পাউন্ড |
| গতিশীল অক্ষীয় রেটিং | 31.90 kN;7171 পাউন্ড |
| ডায়নামিক রেডিয়াল রেটিং | 27.91 kN;6274 পাউন্ড |
| মোটর বিকল্প | 380V/220V এসি মোটর;Stepper মোটর ;Brushless মোটর |
| পণ্য শৈলী | দ্বৈত অক্ষ;একক অক্ষ;CPV/HCPV;সোলার ডিশ;পরাবৃত্তীয়;সোলার টাওয়ার |
| অ্যাপ্লিকেশন বৈশিষ্ট্য | সোলার ট্র্যাকিং সিস্টেম, ইন্ডাস্ট্রিয়াল মেশিনার |
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
অ্যাপ্লিকেশন
