পণ্যের বিবরণ:
|
| মডেল: | VE7 | গিয়ার অনুপাত: | 57:1 |
|---|---|---|---|
| আবেদন: | কেন্দ্রীভূত পাওয়ার স্টেশন | উৎপত্তি স্থল: | চাংঝো, চীন |
| ড্রাইভার: | 12/24 ভিডিসি প্ল্যানেটারি গিয়ার মোটর | সনদপত্র: | ISO9001, CE |
| স্থাপন: | উল্লম্ব | রক্ষণাবেক্ষণ: | বিনামূল্যে |
| রঙ: | অনুরোধ হিসাবে | নেতিবাচক প্রতিক্রিয়া: | 0.1 ডিগ্রির কম |
| বিশেষভাবে তুলে ধরা: | worm drive gearbox,worm gear motor |
||

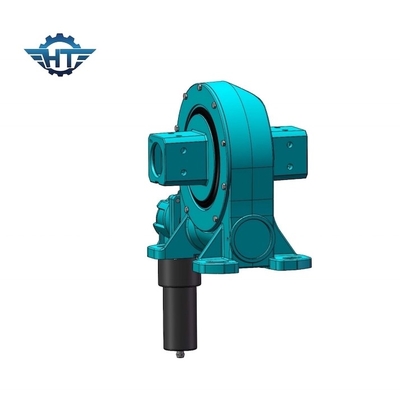

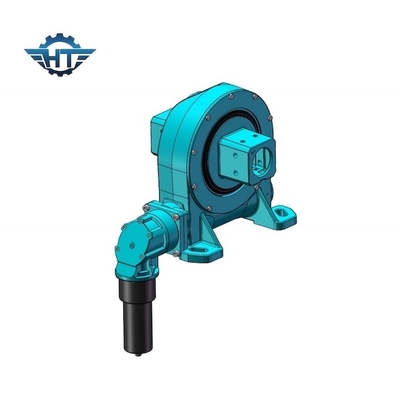

PV স্টেশন এবং ঘনীভূত পাওয়ার স্টেশনগুলির জন্য 7 ইঞ্চি উল্লম্ব একক অক্ষ কীট গিয়ার স্লিউ ড্রাইভ
একক অক্ষ কীট গিয়ার বর্ণনা
ফাংশন
স্লুইং ড্রাইভগুলি স্ট্যান্ডার্ড ওয়ার্ম প্রযুক্তির সাথে কাজ করে, যেখানে অনুভূমিক শ্যাফ্টের কীটটি গিয়ারের ড্রাইভার হিসাবে কাজ করে, সাধারণভাবে, শ্যাফ্টটি বৈদ্যুতিক গিয়ার মোটর দ্বারা চালিত হয়।
গিয়ার অনুপাত
অনুভূমিক কীটের ঘূর্ণন স্ক্রু অক্ষের লম্ব একটি অক্ষ সম্পর্কে একটি গিয়ার ঘুরিয়ে দেয়।এই সংমিশ্রণটি চালিত সদস্যের গতি হ্রাস করে এবং এর টর্ককে বহুগুণ করে;গতি কমার সাথে সাথে এটি আনুপাতিকভাবে বৃদ্ধি করা। শ্যাফ্টের গতির অনুপাত কৃমির চাকা বা গিয়ারের দাঁতের সংখ্যার সাথে কীটের থ্রেডের সংখ্যার সম্পর্কের উপর নির্ভর করে।
ঘন্টাঘাস কৃমি
আমাদের স্লিউইং ড্রাইভগুলি ঘন্টা গ্লাস ওয়ার্ম প্রযুক্তি ব্যবহার করছে, যাতে গিয়ারে আরও দাঁত নিযুক্ত করার জন্য কীটটিকে আকার দেওয়া হয়।এই দাঁতের ব্যস্ততা বৃদ্ধির ফলে আরও শক্তি, দক্ষতা এবং স্থায়িত্ব পাওয়া যায়।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| ৭" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
পরামিতি
| মডেল: | VE7 | উৎপত্তি স্থল | চাংঝো, চীন |
| ব্র্যান্ড | হ্যাংটুও | টাইপ | ঘিরা |
| উপাদান | 42CrMo, 50Mn | আউটপুট টর্ক | 1750 Nm |
| টিল্টিং মোমেন্ট টর্ক | 5 K Nm | জিভ ধরে | 9.2 K Nm |
| স্ট্যাটিক অক্ষীয় রেটিং | 34 কে.এন | স্ট্যাটিক রেডিয়াল রেটিং | 58 KN |
| গতিশীল অক্ষীয় রেটিং | 17 কেএন | ডায়নামিক রেডিয়াল রেটিং | 38 কেএন |
| গিয়ার অনুপাত | 57:1 | দক্ষতা | 40% |
অ্যাপ্লিকেশন
সোলার ট্র্যাকার, উইন্ড টারবাইন, স্যাটেলাইট এবং রাডার ডিশ, ট্রাক ক্রেন, ম্যান লিফট, ইউটিলিটি ইকুইপমেন্ট, হাইড্রোলিক ইকুইপমেন্ট অ্যাটাচমেন্ট, অয়েল টুল ইকুইপমেন্ট, টায়ার হ্যান্ডলার, ডিগার এস, এবং স্বয়ংচালিত লিফট।
