পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | SDE7" |
|---|---|---|---|
| গিয়ার অনুপাত: | 57:1 | রেট আউটপুট টর্ক: | 2000 Nm |
| জিভ ধরে: | 13500 Nm | কাত টর্ক: | 13200 Nm |
| দক্ষতা: | 40% | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
| বিশেষভাবে তুলে ধরা: | worm gear slew drive,slewing ring gear |
||

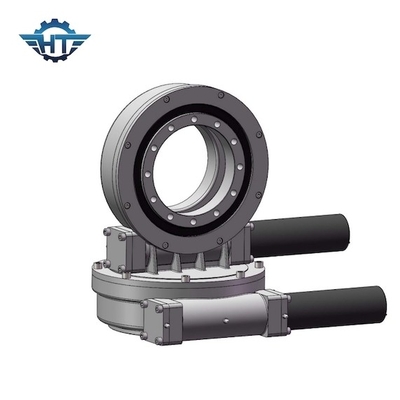

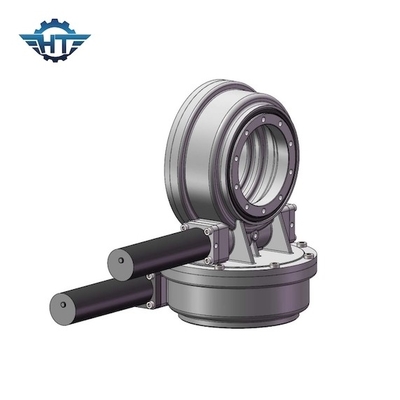

উচ্চ ট্রান্সমিশন অনুপাত SDE7 সৌর তাপের জন্য স্ব-লকিং গিয়ার সহ স্লিউ ড্রাইভ ট্র্যাকার
SDE7 স্লিউ ড্রাইভের বিবরণ
সিএসপি প্লান্টে, বিশেষ করে টাওয়ার সিএসপি প্ল্যান্টে, স্লুইং ড্রাইভ হল ট্র্যাকিং সিস্টেমের মূল উপাদান, হেলিওস্ট্যাটগুলির আজিমুথ এবং পিচ নড়াচড়া চালায় যাতে আয়না ক্ষেত্রের দক্ষ ঘনত্ব অর্জন করা যায়, আলোক শক্তির ব্যবহারের হার উন্নত করা যায় এবং নিশ্চিত করা যায়। সিএসপি স্টেশন।বিদ্যুৎ উৎপাদনের।
দ্বৈত অক্ষ স্লিউইং ড্রাইভগুলি এমন পরিস্থিতিতে উপযুক্ত যেগুলির জন্য উল্লম্ব এবং অনুভূমিকভাবে ঘোরানো প্রয়োজন৷সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে ডুয়াল অক্ষ সৌর ট্র্যাকার, স্যাটেলাইট এবং রাডার ডিশ, মেশিন যার উভয় দিকে 360 ডিগ্রি সরানো প্রয়োজন।
Changzhou Hangtuo Mechanical Co., Ltd হল একটি পেশাদার প্রস্তুতকারক এবং স্লিউইং বিয়ারিং/স্লিউইং রিং/স্লিউইং সার্কেল, স্লিউইং ড্রাইভ/স্লিউ ড্রাইভের রপ্তানিকারক, যা মূলত পোর্ট যন্ত্রপাতি, খনির যন্ত্রপাতি, ওয়েল্ডিং যন্ত্রপাতি, নির্মাণ যান, মডুলার যানবাহন, একক ক্ষেত্রে প্রয়োগ করা হয়। বা ডুয়াল এক্সিস সোলার ট্র্যাকিং সিস্টেম, এবং ছোট বায়ু শক্তি সিস্টেম, স্যাটেলাইট, অ্যান্টেনা ইত্যাদি।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরম্যান্স পরামিতি | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
টিল্টিং টর্ক (kN.m) |
ধরে রাখা টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | ৫.৮ | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
বৈশিষ্ট্য
1. সৌর ট্র্যাকিং সিস্টেমের নিরাপত্তা উন্নত করতে উচ্চ ব্যাকহোল্ডিং টর্ক
2. ভিতরে কৃমি ড্রাইভ enveloping
3. মাল্টি দাঁত যোগাযোগ উচ্চ লোড নিশ্চিত করতে
4. স্ব-লকিং ফাংশন
কাস্টমাইজড সেবা
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
2. বিভিন্ন ধরণের মোটর মিলিত হতে পারে, যেমন হাইড্রোলিক মোটর, স্টেপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি।
3. RAL কোডের উপর ভিত্তি করে বিভিন্ন রং পাওয়া যায়;আমাদের আদর্শ রঙ হল RAL 9006।
