পণ্যের বিবরণ:
|
| মডেল: | SDE7 | আবেদন: | ডুয়াল অ্যাক্সিস সোলার ট্র্যাকার |
|---|---|---|---|
| ইনপুট শক্তি: | এসি ডিসি | পণ্যের নাম: | উল্লম্ব Slewing ড্রাইভ |
| সুরক্ষা বর্গ: | IP67 | গতি পরিসীমা: | কম থেকে বেশি |
| তাপমাত্রা সীমা: | -40℃ থেকে +120℃ | ভোল্টেজের পরিধি: | 12V থেকে 24V |
| বিশেষভাবে তুলে ধরা: | worm gear slew drive,slewing ring gear |
||

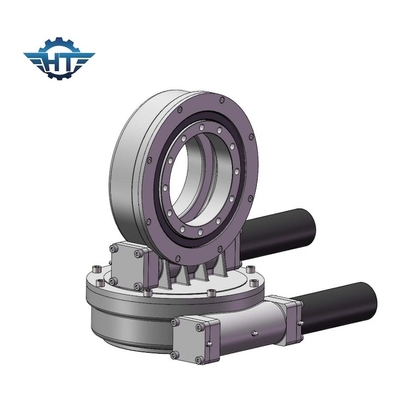

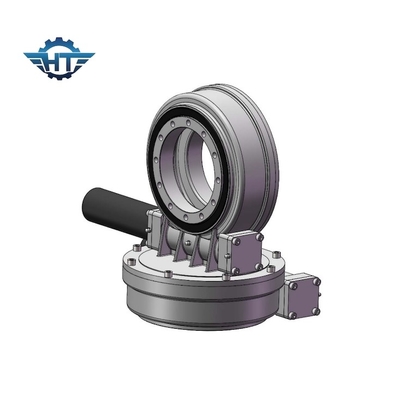

আইপি 66 ওয়ার্ম এবং গিয়ার স্ট্রাকচার ডুয়াল অ্যাক্সিস সোলার ট্র্যাকারের জন্য নেমা 23 সহ স্লিউ ড্রাইভ গিয়ারবক্স SDE7
ওয়ার্ম এবং গিয়ার স্লিউ ড্রাইভের বিবরণ
স্লিউইং ড্রাইভটি একটি গিয়ারবক্স যা নিরাপদে রেডিয়াল এবং অক্ষীয় লোড ধরে রাখতে পারে, পাশাপাশি ঘূর্ণনের জন্য একটি টর্ক প্রেরণ করতে পারে।ঘূর্ণন একক অক্ষে বা একাধিক অক্ষে একসাথে হতে পারে। স্লিউইং ড্রাইভগুলি গিয়ারিং, বিয়ারিং, সিল, হাউজিং, মোটর এবং অন্যান্য সহায়ক উপাদান তৈরি করে এবং একটি Únished গিয়ারবক্সে একত্রিত করে তৈরি করা হয়।
মডুলার ট্রেলার, ক্রেন, টিম্বার গ্র্যাব ইকুইপমেন্ট, এরিয়াল ওয়ার্কিং প্ল্যাটফর্ম, সোলারট্র্যাকিং সিস্টেম উইন্ড পাওয়ার সিস্টেম ইত্যাদিতে স্লিউইং ড্রাইভ ব্যাপকভাবে প্রয়োগ করা হয়।
স্লিউইং ড্রাইভ উচ্চ-অক্ষাংশ অঞ্চলের জন্য উপযুক্ত এবং বিদ্যুৎ উৎপাদনের কার্যকারিতা 35% এর বেশি বৃদ্ধি পাবে, যা সৌর বিদ্যুৎ উৎপাদন ব্যবস্থার কার্যকারিতা উল্লেখযোগ্যভাবে উন্নত করতে পারে।
অনুভূমিক একক-অক্ষ সৌর ট্র্যাকিং সিস্টেমের জন্য, সৌর প্যানেলের প্রধান শ্যাফ্টটি অবনমন কোণটি সঠিকভাবে ট্র্যাক করতে কোণকে সামঞ্জস্য করবে।এই ধরনের স্লিউইং ড্রাইভ শুধুমাত্র নিম্ন অক্ষাংশ এলাকার জন্য প্রয়োগ করা হয়।
স্লিউইং বিয়ারিংকে এর মূল উপাদান হিসাবে গ্রহণ করে, স্লিউইং ড্রাইভ একই সাথে অক্ষীয় বল, রেডিয়াল বল এবং টিল্টিং মোমেন্ট সহ্য করতে পারে।সোলার ট্র্যাকিং সিস্টেমে স্লিউইং ড্রাইভ ব্যাপকভাবে প্রয়োগ করা হয়।
সৌর ট্র্যাকিং সিস্টেম অনুভূমিক একক-অক্ষ সোলার ট্র্যাকিং সিস্টেম, কাত একক-অক্ষ ট্র্যাকার এবং দ্বৈত অক্ষ সৌর ট্র্যাকিং সিস্টেমে বিভক্ত।
সোলার ট্র্যাকিং সিস্টেমে ব্যবহৃত স্লুইং ড্রাইভগুলি প্রধানত একক অক্ষ (এসই সিরিজ), ডুয়াল অক্ষ (এসডিই সিরিজ) এবং উল্লম্ব প্রকার (ভিই সিরিজ)।এবং সর্বাধিক ব্যবহৃত মডেলগুলি হল SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | ধারণ টর্ক (Nm) | অক্ষীয় লোড(kN) | রেডিয়াল লোড(kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | হ্যাঁ | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 705 |
নির্ভরযোগ্যতা
আমাদের SDE ডুয়াল-অ্যাক্সিস স্লিউইং ড্রাইভগুলি 30-বছরের ফিল্ড লাইফ সময়ের জন্য সুনির্দিষ্ট 3D অবস্থানের জন্য নিশ্চিত।SDE ড্রাইভ একটি একক ড্রাইভে একটি দক্ষ এবং নির্ভরযোগ্য সমাধান তৈরি করে।আমরা ফিল্ড লাইফকে সর্বাধিক করার জন্য ISO 9001, CE সার্টিফিকেশন দ্বারা সেট করা মানগুলি ব্যবহার করে আমাদের সমস্ত উপাদান এবং কাঁচামালের যোগ্যতা অর্জন করি।
কিভাবে slewing ড্রাইভের সঠিক আকার নির্বাচন করবেন?
শুধুমাত্র কর্মক্ষমতা ঘাটতি বা কর্মক্ষমতা উদ্বৃত্ত থেকে এড়াতে স্লিউইং ড্রাইভের একটি সঠিক আকার নির্বাচন করা সাশ্রয়ী সমাধান অর্জনে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।
একটি উপযুক্ত স্লিউইং ড্রাইভ নির্বাচন করার জন্য অনুগ্রহ করে আমাদের নিম্নলিখিত তথ্য দিন:
1. আবেদন
2. আউটপুট toque প্রয়োজনীয়.আপনার যদি সেই ডেটা সম্পর্কে স্পষ্ট ধারণা না থাকে, তাহলে শুধু আমাদের লোড বলুন, উদাহরণস্বরূপ, প্যানেলের ওজন এবং আমাদের স্লিউইং ড্রাইভে মাউন্টিং বন্ধনী।
3. লোডের মাত্রা এবং গত 10 বছরে আপনার এলাকায় সবচেয়ে বড় বাতাস যা আমাদের সুপারিশকৃত ড্রাইভটি বড় বাতাস আসার সময় সর্বোচ্চ লোড বহন করতে পারে কিনা তা গণনা করতে ব্যবহৃত হয়।
4. আপনার প্রয়োজনীয় আউটপুট গতি যা আমাদের আপনার জন্য উপযুক্ত মোটর সুপারিশ করতে সাহায্য করবে।
5. অন্যান্য তথ্য যেমন ব্যাকল্যাশ, আইপি গ্রেড চাহিদা ইত্যাদি
