পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | SE21" |
|---|---|---|---|
| গিয়ার অনুপাত: | 125:1 | রেট আউটপুট টর্ক: | 16 kNm |
| কাত টর্ক: | 205 kNm | দক্ষতা: | 40% |
| রঙ: | RAL 9006 বা অনুরোধ হিসাবে | ||
| বিশেষভাবে তুলে ধরা: | SE 21 ওয়ার্ম গিয়ার স্লিউ ড্রাইভ,উচ্চ টর্ক ওয়ার্ম গিয়ার স্লিউ গিয়ারবক্স,50 মিলিয়ন ওয়ার্ম গিয়ার স্লিউ ড্রাইভ |
||

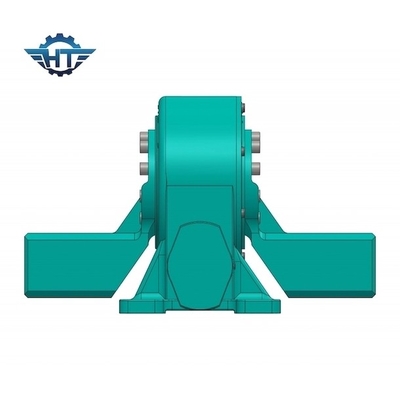

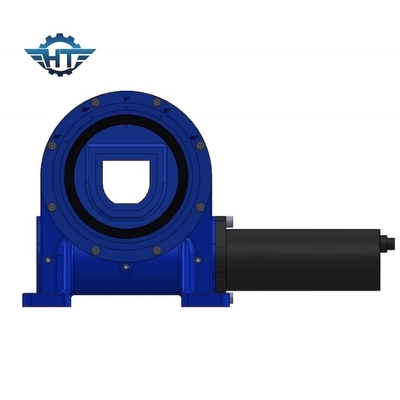

রোবট এবং নির্মাণ যন্ত্রপাতির জন্য SE21 হাই টর্ক স্পিড রিডুসার ওয়ার্ম গিয়ার স্লিউ ড্রাইভ
ওয়ার্ম গিয়ার স্লিউ ড্রাইভের বর্ণনা
উৎপত্তি স্থান: জিয়াংসু, চীন (মেইনল্যান্ড)
ব্র্যান্ড নাম: Hangtuo
স্ট্যাটিক অক্ষীয় রেটিং:1600 KN
স্ট্যাটিক রেডিয়াল রেটিং: 640 KN
গতিশীল অক্ষীয় রেটিং: 385 KN
ডায়নামিক রেডিয়াল রেটিং: 335 KN
শর্ত: নতুন
আউটপুট টর্ক: 16 kNm
গিয়ার অনুপাত:125:1
কাত মোমেন্ট টর্ক: 205 KN.m
হোল্ডিং টর্ক: 105 KN.m
মোটর:125CC,160CC,200CC জলবাহী মোটর
বিক্রয়োত্তর পরিষেবা সরবরাহ করা হয়েছে: বিদেশে পরিষেবা মেশিনের জন্য প্রকৌশলী উপলব্ধ
হ্যাংটুও স্লিউইং ড্রাইভ এবং স্লিউইং বিয়ারিং/রিং নির্মাণ সরঞ্জাম এবং অটোমেশন রোবোটিক্স সিস্টেমের জন্য ব্যবহার করা যেতে পারে, যেমন ট্রাক মাউন্ট করা ক্রেন, অফশোর কার্নেস, খননকারী।
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
ধারণ টর্ক (Nm) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব- লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
সুবিধাদি
1. শক্তিশালী উল্টে দেওয়ার মুহূর্ত
2. এনভেলপিং ওয়ার্ম ড্রাইভ গ্রহণ করুন
3. মাল্টি দাঁত যোগাযোগ, উচ্চ লোড ক্ষমতা
4. স্ব-লকিং ফাংশন
