পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল নম্বার: | SDE12 |
|---|---|---|---|
| ই এম: | পাওয়া যায় | আবেদন: | সোলার ট্র্যাকিং সিস্টেম |
| আইপি রেটিং: | IP67 | ইনপুট ভোল্টেজ: | 24V ডিসি |
| অপারেটিং তাপমাত্রা: | -20℃ থেকে +120℃ | অবস্থান নির্ভুলতা: | ~0.01° |
| বিশেষভাবে তুলে ধরা: | slew drive motor,worm gear slew drive |
||

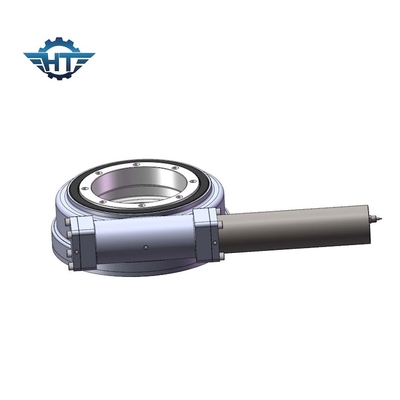

লোড হোল্ডিং সোলার ট্র্যাকিং সিস্টেমের জন্য উচ্চ নির্ভুল ডুয়াল অ্যাক্সিস NEMA34 স্লিউ ড্রাইভ গিয়ারবক্স
NEMA34 স্লিউ ড্রাইভ গিয়ারবক্স বর্ণনা
আমাদের স্লিউইং ড্রাইভ সর্বাধিক গিয়ার টর্ক এবং মসৃণতম ঘূর্ণনের জন্য ঘন্টা গ্লাস ওয়ার্ম প্রযুক্তি দ্বারা চালিত।সাধারণ স্লিউ ড্রাইভ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে সৌর শিল্প, ট্রাক ক্রেন, ম্যান লিফট এবং ইউটিলিটি সরঞ্জাম, হাইড্রোলিক সংযুক্তি, তেল সরঞ্জাম সরঞ্জাম, সামুদ্রিক ক্রেন, টায়ার হ্যান্ডলার, খননকারী এবং স্বয়ংচালিত লিফট, তবে লোড ধারণের প্রয়োজনে অন্যান্য অনেক অ্যাপ্লিকেশনে স্লিউ ড্রাইভ ব্যবহার করা হয়। এবং ঘূর্ণন ক্ষমতা।আমরা বিভিন্ন মুহূর্ত লোড ক্ষমতা সহ বিভিন্ন ড্রাইভ মডেল অফার করি।স্ট্যান্ডার্ড স্লিউ ড্রাইভগুলি একটি খোলা হাউজিং এবং একক স্ব-লকিং ঘন্টাঘড়ি ওয়ার্ম শ্যাফ্টের সাথে লাগানো থাকে।একবার পাওয়ার সোর্স ইনপুটটি নিরপেক্ষ অবস্থায় ফিরিয়ে আনা হলে, ওয়ার্ম শ্যাফ্ট লোডটিকে কোনো বাহ্যিক ব্রেকিং ডিভাইসের প্রয়োজন ছাড়াই অবস্থানে লক করবে।
স্লিউ ড্রাইভ ওয়ার্ম গিয়ার, স্পার গিয়ার, বেভেল গিয়ার সহ হতে পারে।এবং ভিতরের slewing রিং জন্য, এটি একক-সারি বল slewing রিং হতে পারে, এবং এছাড়াও ডাবল-সারি বল slewing রিং হতে পারে.ডাবল-সারি সহ একটি অনেক বেশি লোড নিতে পারে।এটি আপনার আবেদনের উপর নির্ভর করে নির্বাচন করা যেতে পারে।
ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ পারফরমেন্স প্যারামিটার
| মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | ধারণ টর্ক (Nm) | অক্ষীয় লোড(kN) | রেডিয়াল লোড(kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | হ্যাঁ | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 705 |
সুবিধাদি
1. যথার্থতা: কম 0.1 ডিগ্রী
2. স্ব-লকিং
3. আইপি রেটিং: IP66
4. উচ্চ নির্ভুলতা একটি উচ্চ নির্ভুল পদ্ধতিতে সিস্টেম সম্পূর্ণরূপে স্বয়ংক্রিয় ট্র্যাকিং যাক
5. ফিক্সড মাউন্টিং সিস্টেমের চেয়ে প্রায় 45% বেশি পাওয়ার আউটপুট অর্জন করতে
6. সহজ ইনস্টলেশন এবং হ্যান্ডলিং
7. সহজ রক্ষণাবেক্ষণ

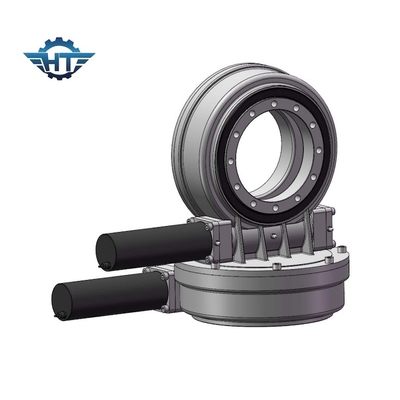

ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ
ডুয়াল অক্ষ স্লিউইং ড্রাইভের জন্য সবচেয়ে সাধারণ স্লিউইং ড্রাইভ অ্যাপ্লিকেশন হল ডুয়াল অক্ষ সোলার ট্র্যাকার।ডুয়াল অ্যাক্সিস ট্র্যাকিং সিস্টেম হল এক ধরনের পাওয়ার ইউনিট যা যে কোনো সময় সৌর প্যানেলকে সূর্যের দিকে মুখ করে রাখতে পারে এবং যে কোনো সময় সৌর আলোকে সৌর প্যানেলকে উল্লম্বভাবে বিকিরণ করতে পারে।ডুয়াল অ্যাক্সিস স্লিউ রিং ড্রাইভ ট্র্যাকিং নির্ভুলতা এবং পাওয়ার জেনারেশন দক্ষতা উন্নত করতে পারে যার অর্থ ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ একটি একক ড্রাইভে একটি দক্ষ এবং নির্ভরযোগ্য সমাধান তৈরি করতে সক্ষম।CPV-এর জন্য ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভগুলি অনুভূমিকভাবে, উল্লম্বভাবে বা একাধিক অক্ষের সংমিশ্রণে মাউন্ট করা যেতে পারে।
কিভাবে slewing ড্রাইভের সঠিক আকার নির্বাচন করবেন?
শুধুমাত্র কর্মক্ষমতা ঘাটতি বা কর্মক্ষমতা উদ্বৃত্ত থেকে এড়াতে স্লিউইং ড্রাইভের একটি সঠিক আকার নির্বাচন করা সাশ্রয়ী সমাধান অর্জনে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।
একটি উপযুক্ত স্লিউইং ড্রাইভ নির্বাচন করার জন্য অনুগ্রহ করে আমাদের নিম্নলিখিত তথ্য দিন:
1. আবেদন
2. আউটপুট toque প্রয়োজনীয়.আপনার যদি সেই ডেটা সম্পর্কে স্পষ্ট ধারণা না থাকে, তাহলে শুধু আমাদের লোড বলুন, উদাহরণস্বরূপ, প্যানেলের ওজন এবং আমাদের স্লিউইং ড্রাইভে মাউন্টিং বন্ধনী।
3. লোডের মাত্রা এবং গত 10 বছরে আপনার এলাকায় সবচেয়ে বড় বাতাস যা আমাদের সুপারিশকৃত ড্রাইভটি বড় বাতাস আসার সময় সর্বোচ্চ লোড বহন করতে পারে কিনা তা গণনা করতে ব্যবহৃত হয়।
4. আপনার প্রয়োজনীয় আউটপুট গতি যা আমাদের আপনার জন্য উপযুক্ত মোটর সুপারিশ করতে সাহায্য করবে।
5. অন্যান্য তথ্য যেমন ব্যাকল্যাশ, আইপি গ্রেড চাহিদা ইত্যাদি
