পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | SE9" |
|---|---|---|---|
| আবেদন: | অটোমেশন সরঞ্জাম | রেট আউটপুট টর্ক: | 4300Nm |
| জিভ ধরে: | 31000Nm | কাত টর্ক: | 45000Nm |
| দক্ষতা: | 40% | রঙ: | RAL 9006 বা অনুরোধ হিসাবে |
| বিশেষভাবে তুলে ধরা: | অনুভূমিক মাউন্ট করা ওয়ার্ম গিয়ার স্লিউ ড্রাইভ,4300 এনএম ওয়ার্ম গিয়ার স্লিউ ড্রাইভ,সার্ভো মোটরস ওয়ার্ম গিয়ার স্লিউ ড্রাইভ |
||

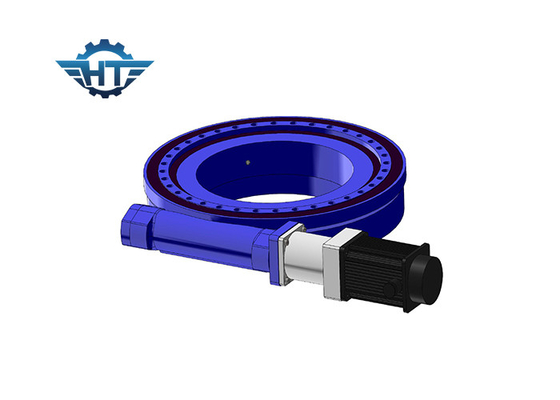

অটোমেশন সরঞ্জামের জন্য সার্ভো মোটর সহ SE9 অনুভূমিক মাউন্টেড মডেল ওয়ার্ম গিয়ার স্লিউ ড্রাইভ

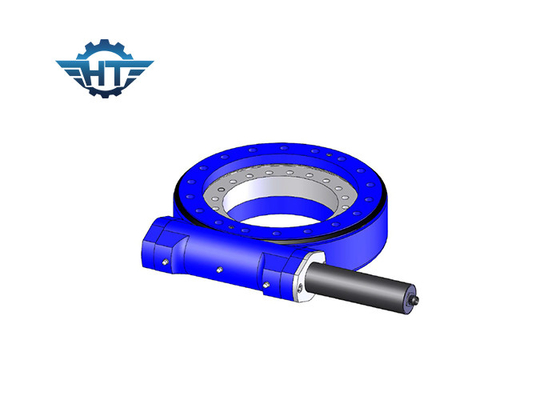

SE9 অনুভূমিক মাউন্টেড স্লিউ ড্রাইভের বিবরণ
ওয়ার্ম ড্রাইভ হল ওয়ার্ম গিয়ার ড্রাইভের একটি উচ্চ পরিধান-প্রতিরোধ ক্ষমতা, যার স্থিতিশীলতা, নির্ভরযোগ্যতা এবং ভাল পারফরম্যান্স নিশ্চিত করতে উচ্চ লোড ক্ষমতা এবং টিল্টিং মোমেন্ট টর্ক রয়েছে।ওয়ার্ম ড্রাইভ উচ্চতর ট্র্যাকিং সুনির্দিষ্ট ক্ষেত্রের জন্য উপলব্ধ।
1. শক্তিশালী উল্টে দেওয়ার মুহূর্ত
2. এনভেলপিং ওয়ার্ম ড্রাইভ গ্রহণ করুন
3. মাল্টি দাঁত যোগাযোগ, উচ্চ লোড ক্ষমতা
4. স্ব-লকিং ফাংশন
SE সিরিজের কর্মক্ষমতা পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল |
উৎপাদনের হার টর্ক (Nm) |
কাত টর্ক (Nm) |
ধারণ টর্ক (Nm) |
অক্ষীয় ভার (kN) |
রেডিয়াল ভার (kN) |
অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ. (℃) |
স্ব- লকিং |
ওজন (কেজি) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | হ্যাঁ | 204 |
SE9 পারফরমেন্স প্যারামিটার
| মডেল: | অনুভূমিক 9 ইঞ্চি কীট ড্রাইভ |
| রেট আউটপুট টর্ক: | 4300 Nm |
| কাত টর্ক: | 45000 Nm |
| অক্ষীয় লোড: | 340 kN |
| রেডিয়াল লোড: | 130 kN |
| জিভ ধরে: | 31000 Nm |
| দক্ষতা: | 40% |
| নির্ভুলতা: | ≤0.1° |
| স্ব-লকিং: | হ্যাঁ |
| ওজন: | 49 কেজি |
