পণ্যের বিবরণ:
|
| মডেল: | 5 ইঞ্চি | গিয়ার অনুপাত: | 37:1 |
|---|---|---|---|
| আবেদন: | তির্যক সোলার ট্র্যাকিং সিস্টেম | ইনপুট শক্তি: | ডিসি/এসি |
| ইনপুট গতি: | 0-1 আরপিএম | উপাদান: | ঢালাই লোহা |
| মাউন্টিং অবস্থান: | যে কোন | শব্দ স্তর: | ≤50dB |
| বিশেষভাবে তুলে ধরা: | slew drive motor,slewing ring gear |
||

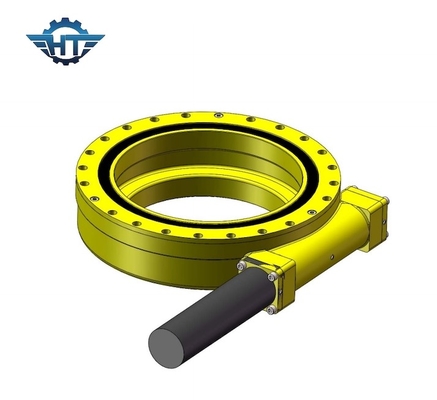

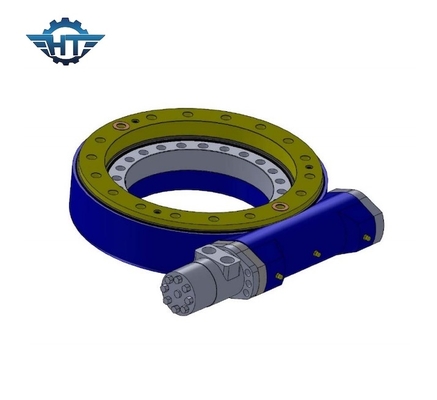

SE5 অনুভূমিক টাইপ স্লিউইং ড্রাইভ গিয়ারবক্স সঙ্গে CE প্রত্যয়িত তির্যক সোলার ট্র্যাকিং সিস্টেমের জন্য
SE5 Slewing ড্রাইভ বিবরণ
একটি স্লিউ ওয়ার্ম ড্রাইভ সিস্টেম হল একটি কম্প্যাক্টলি তৈরি ইউনিট যা একটি স্লিউইং রিং, বেস প্লেট এবং ওয়ার্ম নিয়ে গঠিত।এই ইউনিটটি একটি স্লিয়িং রিং এবং একটি কৃমির সুবিধাগুলিকে একটি ইউনিটে নিয়ে আসে।
এটি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যা সম্মিলিত লোডগুলি পরিচালনা করতে সক্ষম একটি অবিচ্ছিন্ন বা চক্রাকার আন্দোলনের সাথে ধীর ঘূর্ণনের দাবি করে।পণ্যটি একটি বৈদ্যুতিক বা হাইড্রোলিক মোটরকে সংযুক্ত করার পাশাপাশি একটি সম্পূর্ণ সিস্টেমকে সরঞ্জামের সাথে সংযুক্ত করার জন্য আদর্শ মাত্রা সহ।
এর কম্প্যাক্টনেস, উচ্চ দৃঢ়তা এবং অন্যান্য উল্লিখিত সুবিধার কারণে, একটি ওয়ার্ম ড্রাইভ সিস্টেম বিভিন্ন সরঞ্জামে ব্যবহৃত হয় যেমন মোবাইল অ্যাসেম্বলি প্ল্যাটফর্ম, স্যাটেলাইট সিস্টেম, হাইড্রোলিক লোডিং ক্রেন পরিবহনের যানবাহনে, ছোট সামুদ্রিক ক্রেন, প্রসারিত ঘোরানো মই, বড় চাকা ইউনিটগুলিতে। সামুদ্রিক পোর্টাল পরিবহনকারী।
SE Slewing ড্রাইভ মডেলের পরামিতি
| এসই মডেল পারফরমেন্স প্যারামিটার | ||||||||||
| মডেল | অনুপাত | রেট আউটপুট টর্ক | টিল্টিং টর্ক | জিভ ধরে | অক্ষীয় লোড | রেডিয়াল লোড | দক্ষতা | যথার্থতা | স্ব-লকিং | ওজন |
| Nm | Nm | Nm | kN | kN | ডিগ্রী | হ্যাঁ | কেজি | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | হ্যাঁ | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | হ্যাঁ | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | হ্যাঁ | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | হ্যাঁ | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | হ্যাঁ | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | হ্যাঁ | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | হ্যাঁ | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | হ্যাঁ | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | হ্যাঁ | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | হ্যাঁ | 182 |
সুবিধাদি
1. ঘূর্ণন 360 ডিগ্রী
2. বাম বা ডান দিক থেকে একটি ড্রাইভিং মোটরের সংযোগ
3. ইনস্টলেশনের সময়, গিয়ারিং ক্লিয়ারেন্স সামঞ্জস্য করার প্রয়োজন নেই;এটি ইতিমধ্যে কারখানার আগে প্রযোজক দ্বারা সেট করা হয়েছে
4. সহজ ইনস্টলেশন এবং কম রক্ষণাবেক্ষণ
5. যুক্তিযুক্ত স্থান ব্যবহার
6. গিয়ার স্ব-লক করা হয়;তাই একটি ব্রেক প্রয়োজন হয় না
7. শুরু এবং বন্ধ করার সহজ এবং সাবলীল পদ্ধতি
