| ব্র্যান্ড নাম: | HangTuo |
| মডেল নম্বর: | SDE9" |
| MOQ: | 1 টুকরা |
| দাম: | USD 280~504 / pc |
| ডেলিভারি সময়: | 15 ~ 45 দিন |
| পেমেন্ট শর্তাবলী: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |

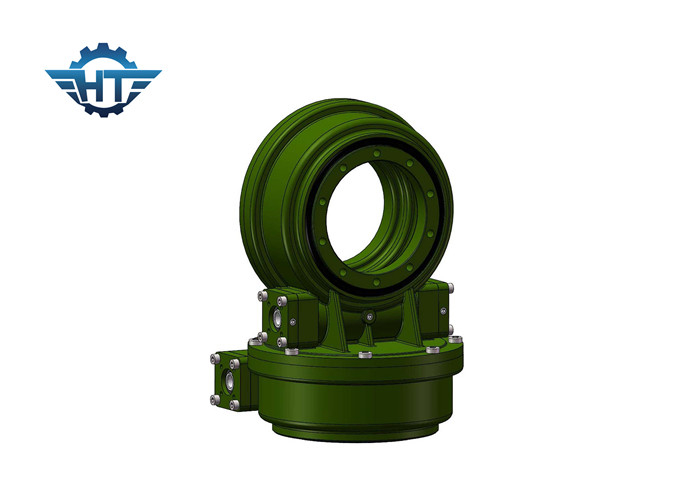

বৈদ্যুতিক প্ল্যানেটারি 24VDC মোটর সহ SDE9 QT উপাদান ডুয়াল অ্যাক্সিস স্লুইং ড্রাইভ
ডুয়াল অ্যাক্সিস স্লিউইং ড্রাইভের বিবরণ
স্লিউইং ড্রাইভটি একটি গিয়ারবক্স যা নিরাপদে রেডিয়াল এবং অক্ষীয় লোড ধরে রাখতে পারে, পাশাপাশি ঘূর্ণনের জন্য একটি টর্ক প্রেরণ করতে পারে।ঘূর্ণন একক অক্ষে বা একাধিক অক্ষে একসাথে হতে পারে। স্লিউইং ড্রাইভগুলি গিয়ারিং, বিয়ারিং, সিল, হাউজিং, মোটর এবং অন্যান্য সহায়ক উপাদান তৈরি করে এবং একটি Únished গিয়ারবক্সে একত্রিত করে তৈরি করা হয়।স্লুইং ড্রাইভ মডুলার ট্রেলার, ক্রেন, টিম্বার গ্র্যাব ইকুইপমেন্ট, এরিয়াল ওয়ার্কিং প্ল্যাটফর্ম, সোলারট্র্যাকিং সিস্টেম উইন্ড পাওয়ার সিস্টেম ইত্যাদিতে ব্যাপকভাবে প্রয়োগ করা হয়। স্লুইং ড্রাইভ উচ্চ-অক্ষাংশ অঞ্চলের জন্য উপযুক্ত এবং বিদ্যুৎ উৎপাদনের দক্ষতা 35% এর বেশি বৃদ্ধি পাবে, যা উল্লেখযোগ্যভাবে সৌর বিদ্যুৎ উৎপাদন ব্যবস্থার কার্যকারিতা উন্নত করা।অনুভূমিক একক-অক্ষ সৌর ট্র্যাকিং সিস্টেমের জন্য, সৌর প্যানেলের প্রধান শ্যাফ্টটি অবনমন কোণটি সঠিকভাবে ট্র্যাক করতে কোণকে সামঞ্জস্য করবে।এই ধরনের স্লিউইং ড্রাইভ শুধুমাত্র নিম্ন অক্ষাংশ এলাকার জন্য প্রয়োগ করা হয়।স্লিউইং বিয়ারিংকে এর মূল উপাদান হিসাবে গ্রহণ করে, স্লিউইং ড্রাইভ একই সাথে অক্ষীয় বল, রেডিয়াল বল এবং টিল্টিং মোমেন্ট সহ্য করতে পারে।সোলার ট্র্যাকিং সিস্টেমে স্লিউইং ড্রাইভ ব্যাপকভাবে প্রয়োগ করা হয়।সৌর ট্র্যাকিং সিস্টেম অনুভূমিক একক-অক্ষ সোলার ট্র্যাকিং সিস্টেম, কাত একক-অক্ষ ট্র্যাকার এবং দ্বৈত অক্ষ সৌর ট্র্যাকিং সিস্টেমে বিভক্ত।সোলার ট্র্যাকিং সিস্টেমে ব্যবহৃত স্লুইং ড্রাইভগুলি প্রধানত একক অক্ষ (এসই সিরিজ), ডুয়াল অক্ষ (এসডিই সিরিজ) এবং উল্লম্ব প্রকার (ভিই সিরিজ)।এবং সর্বাধিক ব্যবহৃত মডেলগুলি হল SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরম্যান্স পরামিতি | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
টিল্টিং টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | ৫.৮ | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
কিভাবে slewing ড্রাইভের সঠিক আকার নির্বাচন করবেন?
শুধুমাত্র কর্মক্ষমতা ঘাটতি বা কর্মক্ষমতা উদ্বৃত্ত থেকে এড়াতে স্লিউইং ড্রাইভের একটি সঠিক আকার নির্বাচন করা সাশ্রয়ী সমাধান অর্জনে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।
একটি উপযুক্ত স্লিউইং ড্রাইভ নির্বাচন করার জন্য অনুগ্রহ করে আমাদের নিম্নলিখিত তথ্য দিন:
1. আবেদন
2. আউটপুট toque প্রয়োজনীয়.আপনার যদি সেই ডেটা সম্পর্কে স্পষ্ট ধারণা না থাকে, তাহলে শুধু আমাদের লোড বলুন, উদাহরণস্বরূপ, প্যানেলের ওজন এবং আমাদের স্লিউইং ড্রাইভে মাউন্টিং বন্ধনী।
3. লোডের মাত্রা এবং গত 10 বছরে আপনার এলাকায় সবচেয়ে বড় বায়ু যা আমাদের সুপারিশকৃত ড্রাইভটি বড় বাতাস আসার সময় সর্বাধিক লোড বহন করতে পারে কিনা তা গণনা করতে ব্যবহৃত হয়।
4. আপনার প্রয়োজনীয় আউটপুট গতি যা আমাদের আপনার জন্য উপযুক্ত মোটর সুপারিশ করতে সাহায্য করবে।
5. অন্যান্য তথ্য যেমন ব্যাকল্যাশ, আইপি গ্রেড চাহিদা ইত্যাদি
