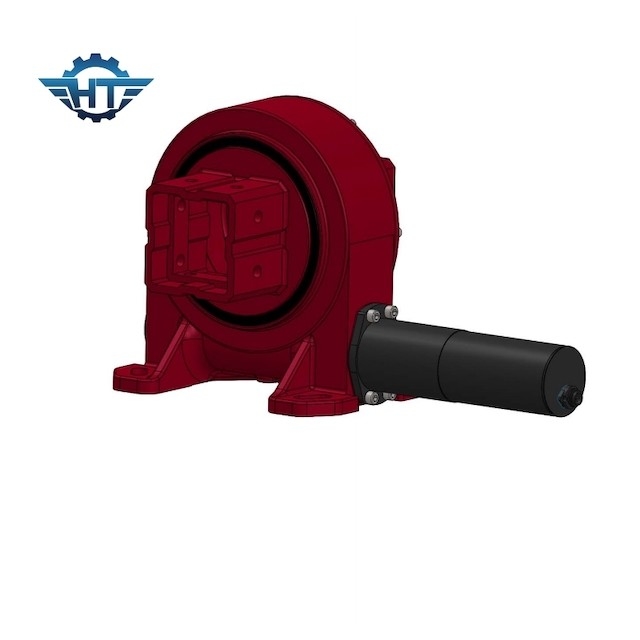

উল্লম্ব অনুভূমিক হাইড্রোলিক স্লিউ ড্রাইভ একক ধাপ 24V মোটর

তোমার দর্শন লগ করা অনলাইন চ্যাট এখন

উল্লম্ব অনুভূমিক হাইড্রোলিক স্লিউ ড্রাইভ একক ধাপ 24V মোটর

উল্লম্ব অনুভূমিক হাইড্রোলিক স্লিউ ড্রাইভ একক ধাপ 24V মোটর
উল্লম্ব অনুভূমিক হাইড্রোলিক স্লিউ ড্রাইভ একক ধাপ 24V মোটর উল্লম্ব অনুভূমিক হাইড্রোলিক স্লিউ ড্রাইভ একক ধাপ 24V মোটর

বড় ইমেজ :  উল্লম্ব অনুভূমিক হাইড্রোলিক স্লিউ ড্রাইভ একক ধাপ 24V মোটর

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: HT
সাক্ষ্যদান: CE, ISO9001
মডেল নম্বার: SDE7"
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 টুকরা
মূল্য: USD 300~456/ pc
প্যাকেজিং বিবরণ: পাতলা পাতলা কাঠের বাক্স
ডেলিভারি সময়: 15 ~ 45 দিন
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে 2000 পিসি

উল্লম্ব অনুভূমিক হাইড্রোলিক স্লিউ ড্রাইভ একক ধাপ 24V মোটর

বিবরণ
উন্মুক্ততা: বন্ধ মডেল: SDE7"
গিয়ার অনুপাত: 57:1 ট্রান্সমিশন ফর্ম: ওয়ার্ম গিয়ার
ট্র্যাকিং যথার্থতা: 0.15 ডিগ্রী ধাপ: একক পদক্ষেপ
দক্ষতা: 40% স্ট্যান্ডার্ড রঙ: ধূসর রূপালী
বিশেষভাবে তুলে ধরা:

উল্লম্ব অনুভূমিক হাইড্রোলিক স্লিউ ড্রাইভ

,

24V মোটর ওয়ার্ম ড্রাইভ মোটর

,

স্লিউ ড্রাইভ মোটর 24V

ওয়ার্ম এবং ওয়ার্ম হুইল স্লুইং গিয়ার, পিভি ট্র্যাকারদের জন্য উল্লম্ব এবং অনুভূমিক ট্র্যাকিং



Slewing গিয়ার বিবরণ



স্লিউইং ড্রাইভটি একটি খাম কীট, গিয়ার, ঘর ইত্যাদি দিয়ে তৈরি। কমপ্যাক্ট ওয়ার্ম রোটারি ড্রাইভগুলি তাদের উচ্চ শক্তির ঘনত্ব দ্বারা চিহ্নিত করা হয়।ওয়ার্ম গিয়ার দাঁত স্লিউইং রিংয়ে টর্ক সংক্রমণ নিশ্চিত করে।এই নকশাটি বিশেষত উচ্চ টর্ক এবং সীমিত ইনস্টলেশন স্থান প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত, যেমন ক্রেন চ্যাসিসে স্টিয়ারিং গিয়ার, অন্যান্য ভারী যানবাহন, লোডিং ক্রেন বা কৃষি মেশিন।তারা সোলার ট্র্যাকিং সিস্টেমের বিভিন্ন ফর্মের একটি নিখুঁত সমাধান হতে পারে।



পণ্যের নাম SDE7 Slewing ড্রাইভ
আউটপুট টর্ক 980 Nm;723 ft.lbs
সর্বোচ্চ আউটপুট টর্ক 1938 Nm;1429 ft.lbs
টিল্টিং মোমেন্ট টর্ক 7000 Nm;5163 ft.lbs
জিভ ধরে 13200 Nm;9736 ft.lbs
স্ট্যাটিক অক্ষীয় রেটিং 133.20 kN;29943 পাউন্ড
স্ট্যাটিক রেডিয়াল রেটিং 53 kN;11977 পাউন্ড
গতিশীল অক্ষীয় রেটিং 31.90 kN;7171 পাউন্ড
ডায়নামিক রেডিয়াল রেটিং 27.91 kN;6274 পাউন্ড
মোটর বিকল্প 12V/24V মোটর;Stepper মোটর ;Brushless মোটর
অ্যাপ্লিকেশন দ্বৈত অক্ষ;একক অক্ষ;CPV/HCPV;সোলার ডিশ;পরাবৃত্তীয়;সোলার টাওয়ার
অ্যাপ্লিকেশন বৈশিষ্ট্য সোলার ট্র্যাকিং সিস্টেম, শিল্প যন্ত্রপাতি
সোলার সিস্টেম বর্গ মিটার আপ tp 30㎡ PV সোলার প্যানেল



SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি



SDE মডেল পারফরমেন্স প্যারামিটার
মডেল রেট আউটপুট টর্ক (Nm)

কাত টর্ক

(kN.m)

টর্ক ধরে রাখা (kN.m) অক্ষীয় লোড (kN) রেডিয়াল লোড (kN) অনুপাত দক্ষতা

যথার্থতা

(ডিগ্রী)

আইপি

কাজ টেপ

(℃)

স্ব-লকিং ওজন (কেজি)
3" 600 1.5 5.8 10 15 31:1 40% ≤0.15 66 -40~+80 হ্যাঁ 25 কেজি
5" 800 6 9.2 16 27 37:1 40% ≤0.15 66 -40~+80 হ্যাঁ 34 কেজি
7" 2000 7.5 13.2 34 58 57:1 40% ≤0.15 66 -40~+80 হ্যাঁ 56 কেজি
9" 4300 16 27.2 60 130 61:1 40% ≤0.15 66 -40~+80 হ্যাঁ 92 কেজি
12" 5800 25 41 77 190 78:1 40% ≤0.15 66 -40~+80 হ্যাঁ 160 কেজি
14" 6750 48 45 110 230 85:1 40% ≤0.15 66 -40~+80 হ্যাঁ 224 কেজি
17" 9460 67 54 142 390 102:1 40% ≤0.15 66 -40~+80 হ্যাঁ 320 কেজি
21" 16000 ৮৯ 65 337 640 125:1 40% ≤0.15 66 -40~+80 হ্যাঁ 492 কেজি
25" 21450 112 ৮৯ 476 950 150:1 40% ≤0.15 66 -40~+80 হ্যাঁ 705 কেজি



আবেদন



স্লিউইং ড্রাইভ বা স্লিউইং বিয়ারিং হল একটি ঘূর্ণায়মান অংশ যা ধীর ঘূর্ণনের ভার বহন করতে পারে।SE সিরিজের পণ্যগুলি সাধারণত অনুভূমিক ইনস্টলেশনের জন্য ব্যবহৃত হয় এবং ঐতিহ্যগত যান্ত্রিক ক্ষেত্রে, আলো এবং তাপের ক্ষেত্রে ফ্রেসনেল পাওয়ার জেনারেশন সিস্টেম এবং ফ্ল্যাট-ঢাল একক ফটোভোলটাইক ট্র্যাকিং সিস্টেমে ব্যবহৃত হয়।VE সিরিজ সাধারণত উল্লম্ব ইনস্টলেশনের জন্য ব্যবহৃত হয়, ফ্ল্যাট একক-অক্ষ ফটোভোলটাইক ট্র্যাকিং সিস্টেমে ব্যবহৃত হয়, একক-অক্ষ ফটোভোলটাইক ট্র্যাকিং সিস্টেম, ছোট স্লট টাইপ সোলার থার্মাল সিস্টেম, SDE সিরিজ সাধারণত অনুভূমিক এবং উল্লম্ব উভয় দিকে ঘোরানো অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয়, যেমন টাওয়ার সোলার থার্মাল সিস্টেম সিস্টেম, ডুয়াল এক্সিস সোলার ট্র্যাকিং সিস্টেম।
