পণ্যের বিবরণ:
|
| মডেল নাম্বার.: | 17 ইঞ্চি slewing গিয়ার | কাঁচামাল: | 50Mn, 42CrMo |
|---|---|---|---|
| উন্মুক্ততা: | বন্ধ | ওজন: | 320 কেজি |
| অনুপাত: | 102:1 | আবেদন: | সোলার ট্র্যাকিং সিস্টেম |
| MOQ: | এক টুকরা | শিপিং উপায়: | সমুদ্র, বায়ু, এক্সপ্রেস, ট্রেন দ্বারা |
| বিশেষভাবে তুলে ধরা: | ওয়ার্ম গিয়ার ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ,ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ 17 ইঞ্চি,ওয়ার্ম গিয়ার স্লিউ ড্রাইভ 17 ইঞ্চি |
||

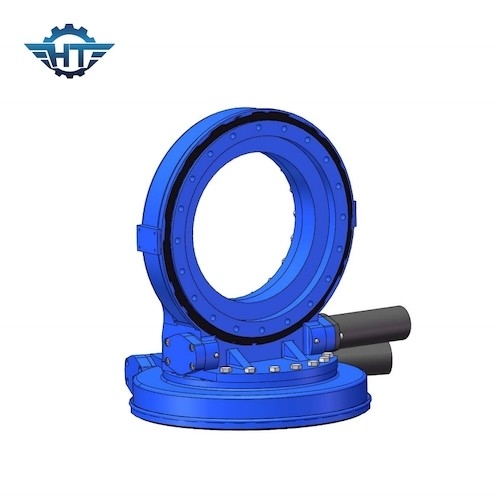

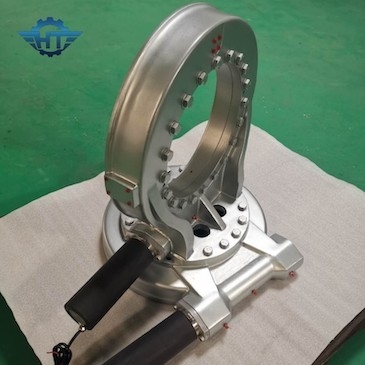

সোলার ট্র্যাকিং সিস্টেমের জন্য বৈদ্যুতিক মোটর সহ ওয়ার্ম গিয়ার ডুয়াল অ্যাক্সিস স্লিউইং গিয়ার ড্রাইভ
Slewing গিয়ার ড্রাইভ বিবরণ
একটি স্লিউইং ড্রাইভ হল একটি গিয়ারবক্স যা নিরাপদে একই সময়ে রেডিয়াল এবং অক্ষীয় লোড সহ্য করতে পারে এবং কম গতির ঘূর্ণন ঘূর্ণন সঞ্চালন করতে পারে।ঘূর্ণন একক অক্ষ বা একাধিক অক্ষে হতে পারে।স্লিউইং ড্রাইভটি গিয়ার, ওয়ার্ম, সিল, হাউজিং এবং মোটর এবং অন্যান্য সহায়ক উপাদান থেকে একত্রিত হয়।আবদ্ধ ধরণের স্লিউইং ড্রাইভ সাধারণত সোলার ট্র্যাকিং সিস্টেমে ব্যবহৃত হয় কারণ এটি কমপক্ষে 25 বছরের ফিল্ড লাইফের জন্য বাইরে ব্যবহার করা প্রয়োজন।আমরা আপনার প্রযুক্তিগত প্রয়োজনীয়তা অনুযায়ী একটি উপযুক্ত বৈদ্যুতিক মোটর বা হাইড্রোলিক মোটর চয়ন করতে পারি।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
বৈশিষ্ট্য
1. ঘড়ির কাঁটার দিকে এবং ঘড়ির কাঁটার বিপরীত দিকে ঘূর্ণন
2. জল এবং ধুলো প্রতিরোধ IP66 সুরক্ষা গ্রেড
3. SE, VE এবং SDE ধরনের স্লুইং ড্রাইভগুলি বিভিন্ন অ্যাপ্লিকেশনের প্রয়োজনীয়তা পূরণ করে।
VE উল্লম্ব একক অক্ষ স্লিউইং ড্রাইভগুলি বেশিরভাগই সোলার ট্র্যাকিং সিস্টেম, প্যারাবোলিক কনসার্টেটেড পাওয়ারে প্রয়োগ করা হয়, যখন SE অনুভূমিক একক অক্ষ স্লিউইং ড্রাইভগুলি সোলার ট্র্যাকিং সিস্টেম, নির্মাণ যন্ত্রপাতি এবং বায়ু টারবাইনে প্রয়োগ করা হয়।PV, CSP, CPV, স্যাটেলাইট অ্যান্টেনা এবং স্টার্লিং ডিশে এসডিই ডুয়াল অ্যাক্সিস স্লিউইং ড্রাইভ ব্যবহার করা হয়।
