পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | OEM পরিষেবা: | উপলব্ধ |
|---|---|---|---|
| ওজন: | 160 কেজি | বৈশিষ্ট্য: | সেলফ লকিং গিয়ার |
| ইনস্টলেশন সাইট: | ছাদ এবং মাঠ | ইনস্টল করুন: | দ্রুত ইন্সটলেশন |
| পরিবহন প্যাকেজ: | স্ট্যান্ডার্ড পাতলা পাতলা কাঠের কেস | অগ্রজ সময়: | স্টকে |
| বিশেষভাবে তুলে ধরা: | IP66 ওয়ার্ম গিয়ার স্লিউ ড্রাইভ,হেলিওস্ট্যাট সিএসপি ওয়ার্ম গিয়ার স্লিউ ড্রাইভ,হেলিওস্ট্যাট সিএসপি স্লিউ ড্রাইভ মোটর |
||

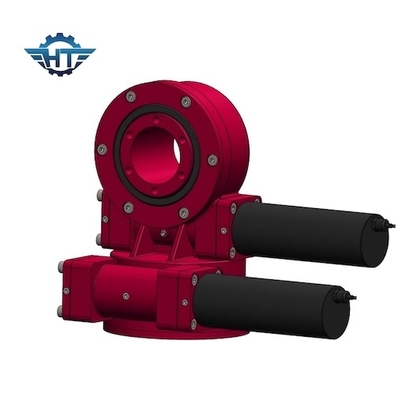

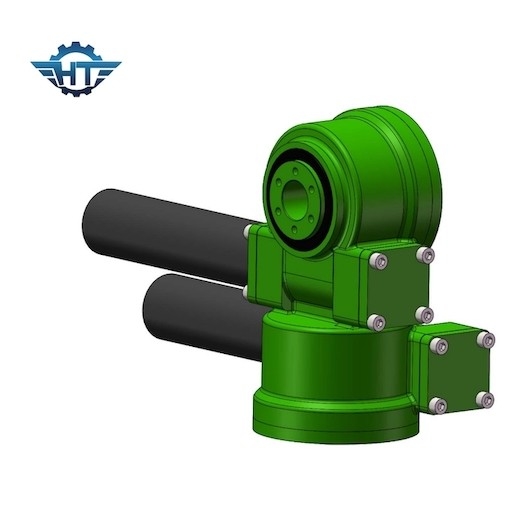

উচ্চ ট্র্যাকিং নির্ভুলতা হেলিওস্ট্যাট সিএসপি পাওয়ার স্টেশনগুলির জন্য আইপি66 ওয়ার্ম গিয়ার স্লিউ ড্রাইভ
ওয়ার্ম গিয়ার স্লিউ ড্রাইভের বর্ণনা
স্লিউইং ড্রাইভ সামগ্রিক সিস্টেম ডিজাইন কাঠামোকে অপ্টিমাইজ করতে সাহায্য করে, নিশ্চিত করে যে সামগ্রিক কাঠামোটি খুব শক্তিশালী।আমাদের slewing ড্রাইভ ডিজাইন উচ্চ নির্ভরযোগ্যতা 3D ইঞ্জিনিয়ারিং বিশ্লেষণ পাস.একটি 30-বছরের জীবনচক্র নিশ্চিত করার জন্য সমস্ত স্লুইং ড্রাইভকে C4 পেইন্ট দিয়ে চিকিত্সা করা হয়।আমাদের স্লিউইং ড্রাইভে একটি কম স্টার্টিং টর্ক রয়েছে, যা কাজটিকে আরও দক্ষ করে তোলে, গতি হ্রাস পায় এবং পরিষেবা জীবন অনেক বেশি প্রসারিত হয়।
SDE12 এর পরামিতি
| আবেদন | ডুয়েল সোলার ট্র্যাকিং সিস্টেম |
| অক্ষের সংখ্যা | 2 |
| আকার | 1 ২ ইঞ্চি |
| সার্টিফিকেশন | সিই, ISO9001 |
| প্রসবের তারিখ | 30 ~ 45 দিন |
| আউটপুট টর্ক | 5800 Nm |
| কাত টর্ক | 25000 Nm |
| জিভ ধরে | 41000 Nm |
| গিয়ার অনুপাত | 78:1 |
| চাকরি জীবন | 30 বছর |
| সুরক্ষা স্তর |
IP66 |
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
প্যাকেজিং এবং পরিবহন
সমস্ত ড্রাইভ ধোঁয়ামুক্ত কাঠের কেস দিয়ে প্যাক করা হবে।
নমুনা এবং ছোট কার্গো পরিবহনের জন্য সমুদ্র পরিবহন, বিমান পরিবহন, সড়ক পরিবহন, এক্সপ্রেস যেমন টিএনটি, ডিএইচএল, ইউপিএস, ইএমএস, ফেডেক্স ইত্যাদি সমর্থন করে।
