পণ্যের বিবরণ:
|
| মডেল: | 5 ইঞ্চি | গিয়ার অনুপাত: | 37:1 |
|---|---|---|---|
| দক্ষতা: | 40% | টাইপ: | ডুয়েল এক্সিস স্লিউ ড্রাইভ |
| আবেদন: | দ্বৈত অক্ষ সৌর ট্র্যাকার | OEM পরিষেবা: | পাওয়া যায় |
| উৎপত্তি স্থল: | চাংঝো, চীন | ড্রাইভার: | 12/24vdc মোটর, স্টেপার মোটর |
| বিশেষভাবে তুলে ধরা: | slewing ring drive,worm drive motor |
||

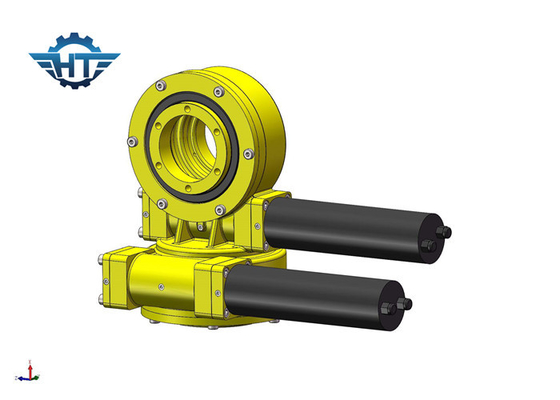

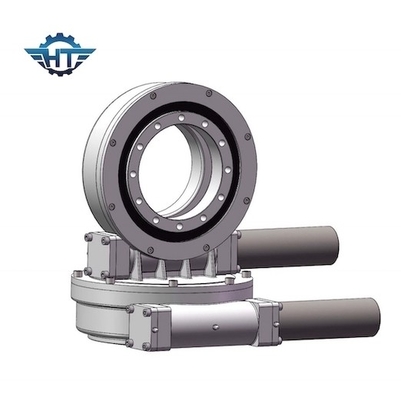

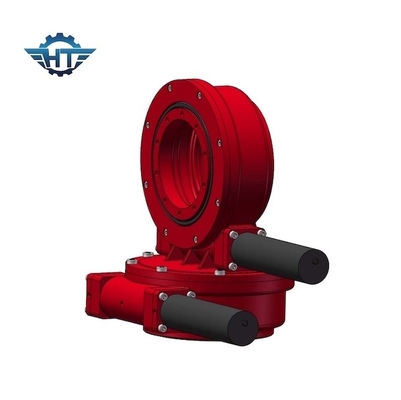

আউটডোর ডুয়াল অ্যাক্সিস সোলার ট্র্যাকারের জন্য IP66 বদ্ধ হাউজিং সহ SDE5 ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ
ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভের বিবরণ
এটি প্রধানত স্লিউইং বিয়ারিং, হাউজিং এবং ওয়ার্ম শ্যাফ্ট ইত্যাদির সাথে লাগানো থাকে।
এটিতে কমপ্যাক্ট স্ট্রাকচার, পর্যাপ্ত টর্ক, কম শব্দ, ভাল অ্যান্টি-ফোর্স ক্ষমতা এবং স্থিতিশীল এবং নিরাপদ কর্মক্ষমতা বৈশিষ্ট্য রয়েছে।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | ৫.৮ | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
আবেদন
স্লিউইং ড্রাইভ আরও অক্ষীয় লোড, রেডিয়াল লোড এবং কাত হওয়ার মুহূর্ত বজায় রাখতে সক্ষম।টার্নটেবল বা ফ্রেম স্লিউইং ড্রাইভ দ্বারা চালিত আজিমুথ এবং উচ্চতায় ঘোরে।
এটি ক্রেন/ এক্সকাভেটর/ সৌর শক্তি/ ওভারহেড ওয়ার্কিং ট্রাক/ অন্যান্য মেশিনে ব্যবহৃত হয়।
সুবিধাদি
1. ঘন্টাগ্লাস ওয়ার্ম শ্যাফ্ট দিয়ে ডিজাইন করা হয়েছে যা আরও দাঁতের যোগাযোগ এবং উচ্চ টর্ক প্রদান করে
2. পরিষেবা জীবন গিয়ার এবং রেসওয়ে হার্ডেন দ্বারা বৃদ্ধি করা হয়
3. পণ্যের কর্মক্ষমতা পরীক্ষা করা হয় এবং পণ্যের গুণমান নিশ্চিত করা হয়।
অনেকগুলি অ্যাপ্লিকেশন রয়েছে যেখানে স্লিউইং ড্রাইভ ব্যবহার করা যেতে পারে, প্রাথমিকভাবে কারণ এটি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেগুলির জন্য লোড-ধারণ ক্ষমতা এবং ঘূর্ণন ঘূর্ণন শক্তি উভয়েরই প্রয়োজন৷
