পণ্যের বিবরণ:
|
| টাইপ: | VE6 Slewing ড্রাইভ | উপাদান: | QT |
|---|---|---|---|
| আবেদন: | পিভি ট্র্যাকিং সিস্টেম | ওয়ারেন্টি: | 10 বছর |
| রঙ: | গ্রাহক প্রয়োজন | সীমার ভিতরে: | হ্যাঁ |
| মোটর: | 24V | বৈশিষ্ট্য: | 30 বছরের ফিল্ড লাইফ |
| বিশেষভাবে তুলে ধরা: | 24V Motor Slewdrive,Solar Energy Slewdrive,Satellite Slewdrive |
||

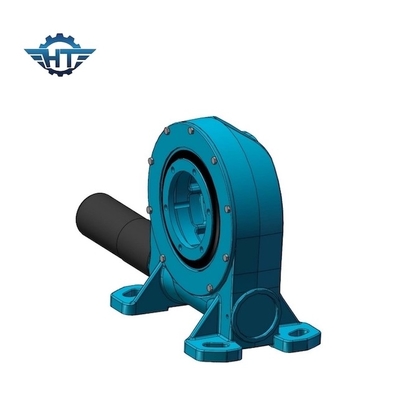

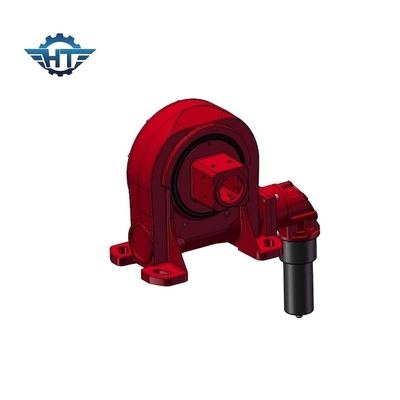

PV ট্র্যাকিং সিস্টেমের জন্য 24V মোটর স্লিউড্রাইভ সহ VE6 স্কয়ার টিউব স্লিউইং ড্রাইভ
স্কয়ার টিউব স্লিয়িং ড্রাইভ বর্ণনা
একটি উল্লম্ব স্ব-লকিং ওয়ার্ম গিয়ার স্লিউইং ড্রাইভ, সাধারণত একটি ওয়ার্ম ড্রাইভ বা স্লিউইং বিয়ারিং নামে পরিচিত, একটি সম্পূর্ণ, ইনস্টল করার জন্য প্রস্তুত সিস্টেম যা গিয়ার বা স্লিউইং রিং বিয়ারিং, ওয়ার্ম, বেস এবং সম্পূর্ণরূপে আবদ্ধ হাউজিং নিয়ে গঠিত।এটি হাইড্রোলিক বা বৈদ্যুতিক মোটর, গ্রহের গিয়ারবক্স, এসি মোটর, স্টেপার মোটর ইত্যাদির সাথে কাস্টমাইজ করা যেতে পারে।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
বৈশিষ্ট্য
1. ঘূর্ণন ±60 ডিগ্রী
2. বাম বা ডান দিক থেকে একটি ড্রাইভিং মোটরের সংযোগ
3. ইনস্টলেশনের সময়, গিয়ারিং ক্লিয়ারেন্স সামঞ্জস্য করার প্রয়োজন নেই;এটি ইতিমধ্যে কারখানার আগে প্রযোজক দ্বারা সেট করা হয়েছে
4. কারখানার আগে গ্রীস ভর্তি করা হয়েছিল
5. সহজ ইনস্টলেশন এবং কম রক্ষণাবেক্ষণ
6. যুক্তিযুক্ত স্থান ব্যবহার
7. গিয়ারটি স্ব-লকিং;তাই একটি ব্রেক প্রয়োজন হয় না
8. শুরু এবং বন্ধ করার সহজ এবং সাবলীল পদ্ধতি
9. উচ্চ টিল্টিং টর্ক, অনুভূমিক ইনস্টলেশনের জন্য উপযুক্ত
