পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল নম্বার: | SDE21 |
|---|---|---|---|
| ই এম: | পাওয়া যায় | আবেদন: | সৌর টাওয়ার এবং ঘনীভূত পিভি |
| অনুপাত: | 125 | আবদ্ধ হাউজিং: | হ্যাঁ |
| ওয়ারেন্টি: | 3 বছর | জীবন সময়: | 30 বছর |
| ঘূর্ণন পদ্ধতি: | দুটি দিক | ||
| বিশেষভাবে তুলে ধরা: | ওয়ার্ম গিয়ার স্লিউ রিং ড্রাইভ,টাওয়ার কনসেনট্রেটেড প্ল্যান্ট স্লিউ রিং ড্রাইভ,সেলফ্লক এসডিই স্লিউ রিং ড্রাইভ |
||

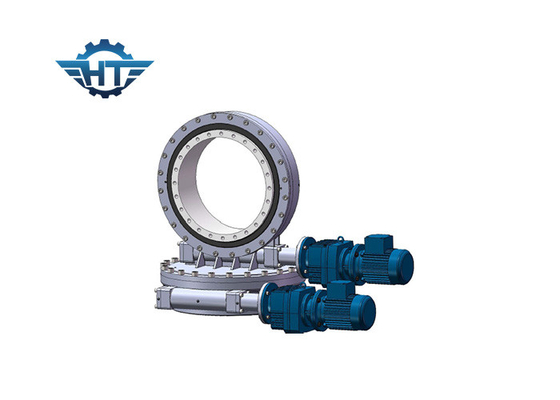

সেলফ-লক এসডিই সিরিজ ওয়ার্ম গিয়ার স্লিউ রিং ড্রাইভ টাওয়ার কেন্দ্রীভূত প্ল্যান্ট এবং সিপিভির জন্য ব্যবহৃত
সৌর ট্র্যাকারের জন্য উচ্চ শক্তির নির্ভুলতা ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ
সাধারণভাবে, বন্দর যন্ত্রপাতি, বিশেষ নির্মাণ যানবাহন, ট্রেলার, সমস্ত ধরণের ক্রেন, বায়বীয় কাজের প্ল্যাটফর্মে ব্যবহৃত স্লিভ গিয়ার স্লুইং ড্রাইভ।আজকাল, পরিষ্কার শক্তির জন্য বিশ্বব্যাপী অনুরোধ হিসাবে, সোলার ট্র্যাকিং সিস্টেম, ছোট বায়ু টারবাইনে স্লিউইং ড্রাইভ ব্যাপকভাবে ব্যবহৃত হয়
Hangtuo উত্পাদন, সমাবেশ, পরিদর্শন, পরীক্ষা প্রক্রিয়া এবং স্বয়ংক্রিয় পরিষ্কার এবং পেইন্টিং এবং পাওয়ার লেপ লাইনের জন্য সমস্ত উন্নত মেশিন সহ সম্পূর্ণরূপে সরঞ্জাম।
স্লুইং ড্রাইভ হল আওয়ারগ্লাস ওয়ার্ম শাফটের সাথে স্লিউইং রিং এর সংমিশ্রণ, যা আরও দাঁতের যোগাযোগ, ড্রাইভের টর্ক বৃদ্ধি এবং মসৃণ ঘূর্ণন প্রদান করে।
বৈশিষ্ট্য
1. রেডিয়াল এবং অক্ষীয় লোড এবং একই সাথে কাত হওয়া মুহূর্তগুলি
2. সুবিধার মধ্যে স্থান সঞ্চয়
3. একটি কমপ্যাক্ট ডিজাইনে সর্বাধিক লোড ক্ষমতা
4. ব্যাপক জীবনকাল
5. উচ্চতর আউটপুট ঘূর্ণন সঁচারক বল এবং ধারণ লোড
6. শীর্ষ ট্র্যাকিং নির্ভুলতা
7. শক্তিশালী জারা প্রতিরোধের এবং কার্যকর sealing
মূল অংশ তালিকা
1, হাউজিং বেস
2, Slewing রিং
3, রেসওয়ে
4, সীলমোহর
5, শীর্ষ প্লেট
6, ড্রাইভ (হাইড্রোলিক মোটর/ইলেক্ট্রনিক মোটর)
7, মোটর অ্যাডাপ্টার
8, ও-রিং
9, ইনপুট হোল
10, মোটরের বিপরীতে খাদ
11, শেষ ক্যাপ
12, কভার
13, এনকোডার
সুবিধাদি
1. আমরা slewing ড্রাইভ বিভিন্ন আকার সরবরাহ করতে পারেন.
2. ব্যাস পরিসীমা: 3 ইঞ্চি ----25 ইঞ্চি, ওজন পরিসীমা: 25 কেজি---------705 কেজি
3. ডিজাইন এবং গ্রাহকের চাহিদা অনুযায়ী উত্পাদন, OEM slewing ড্রাইভ.
4. উচ্চ মানের, প্রতিযোগিতামূলক মূল্য, প্রম্পট ডেলিভারি এবং সেরা পরিষেবা।
মান
ISO9001:2008, CE
ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ প্যারামিটার
| মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | ধারণ টর্ক (Nm) | অক্ষীয় লোড(kN) | রেডিয়াল লোড(kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | হ্যাঁ | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 705 |
