পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo, QT | গিয়ার অনুপাত: | 125:1 |
|---|---|---|---|
| রেট আউটপুট টর্ক: | 16 kNm | জিভ ধরে: | 89 kNm |
| কাত টর্ক: | 65 kNm | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
| নেতিবাচক প্রতিক্রিয়া: | 0.1 ডিগ্রির কম | ঘূর্ণন প্রকার: | ডাবল অক্ষ |
| বিশেষভাবে তুলে ধরা: | slewing ring drive,small slew drive |
||

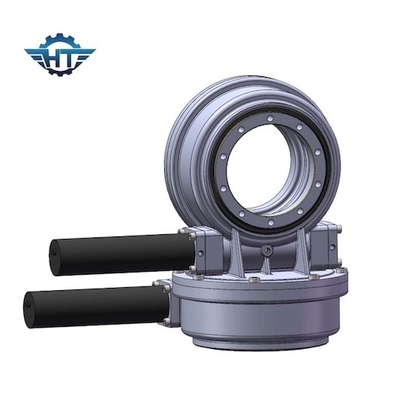

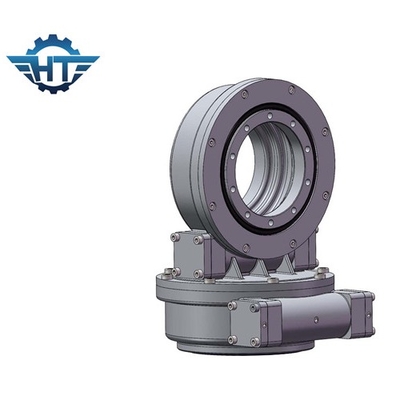

SDE21 গিয়ার অনুপাত 125 / 1 আওয়ারগ্লাস ওয়ার্ম গিয়ার স্লিউ ড্রাইভ সাথে CPV এর জন্য আবদ্ধ হাউজিং
ওয়ার্ম গিয়ার স্লিউ ড্রাইভের বর্ণনা
স্লিউ ড্রাইভগুলি অক্ষীয় এবং রেডিয়াল শক্তির পাশাপাশি কাত মোমেন্টের সংক্রমণের জন্য ব্যবহৃত হয়।স্লিউ ড্রাইভগুলির মধ্যে একটি বল বা রোলার স্লিউইং রিং, হাইড্রোলিক বা বৈদ্যুতিক ড্রাইভ এবং একটি সম্পূর্ণ আবদ্ধ আবাসন থাকে।সিরিজ এসই স্লিউ ড্রাইভগুলি ওয়ার্ম গিয়ার দিয়ে ডিজাইন করা হয়েছে।
সান ট্র্যাকারের জন্য SDE3,SDE7,SDE21 ISO9001/CE প্রত্যয়িত স্লিউ ড্রাইভ ওয়ার্ম গিয়ার
1) উচ্চতর আউটপুট টর্ক এবং হোল্ডিং লোড
2) শীর্ষ ট্র্যাকিং নির্ভুলতা
3) শক্তিশালী জারা প্রতিরোধের এবং কার্যকর sealing
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরম্যান্স পরামিতি | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
টিল্টিং টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | ৫.৮ | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
মন্তব্য: উপরের মাত্রা এবং পরামিতিগুলি আপডেট বা সামঞ্জস্য করা যেতে পারে, আরও বিস্তারিত মাত্রা এবং পরামিতিগুলির জন্য, অনুগ্রহ করে আমাদের বিক্রয় অঙ্কনগুলি পড়ুন৷
কাস্টমাইজড সেবা
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
2. বিভিন্ন ধরণের মোটর মিলিত হতে পারে, যেমন হাইড্রোলিক মোটর, স্টেপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি।
3. RAL কোডের উপর ভিত্তি করে বিভিন্ন রং পাওয়া যায়;আমাদের আদর্শ রঙ হল RAL 9006।
আবেদন ক্ষেত্র
| বায়ু শক্তি ক্ষেত্র | ধাতব যন্ত্রপাতি |
| হালকা শিল্প | ভারী যন্ত্রপাতি |
| পোর্ট/মেরিন মেশিনার | সামরিক পণ্য। |
| নির্মাণ যন্ত্রপাতি খনির | ইস্পাত কাজের সরঞ্জাম |
| নিকাশী উদ্ভিদ | কৃষি যন্ত্রপাতি |
