পণ্যের বিবরণ:
|
| উপাদান: | QT | মডেল: | SDE7" |
|---|---|---|---|
| গিয়ার অনুপাত: | 57:1 | রেট আউটপুট টর্ক: | 2000 Nm |
| জিভ ধরে: | 13500 Nm | কাত টর্ক: | 7500 Nm |
| অক্ষীয় লোড: | 34 kN | রেডিয়াল লোড: | 58 kN |
| বিশেষভাবে তুলে ধরা: | hydraulic slew motor,slewing gear |
||

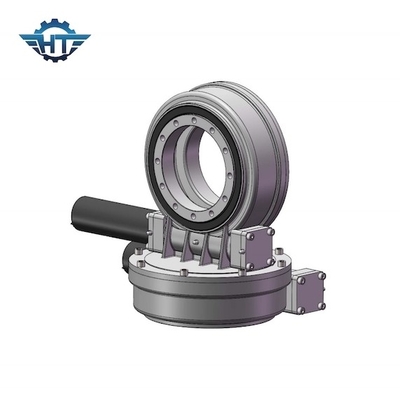

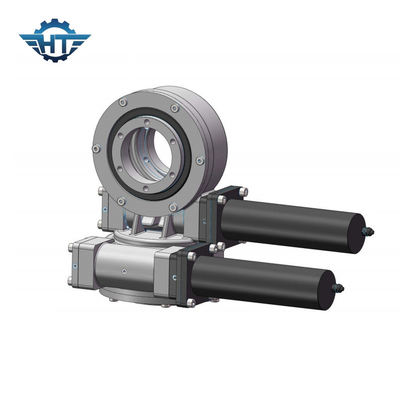

সৌর ট্র্যাকিং সিস্টেমের জন্য বৈদ্যুতিক 24v ডিসি মোটর সহ 7 ইঞ্চি ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ গিয়ারবক্স
স্লিউ ড্রাইভ গিয়ারবক্স বর্ণনা
দ্বৈত অক্ষ স্লিউইং ড্রাইভগুলি এমন পরিস্থিতিতে উপযুক্ত যেগুলির জন্য উল্লম্ব এবং অনুভূমিকভাবে ঘোরানো প্রয়োজন৷সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে ডুয়াল অক্ষ সৌর ট্র্যাকার, স্যাটেলাইট এবং রাডার ডিশ, মেশিন যার উভয় দিকে 360 ডিগ্রি সরানো প্রয়োজন।হ্যাংটুওর স্লিউইং ড্রাইভ পিচ এবং অ্যাজিমুথের সমন্বিত নকশা গ্রহণ করে এবং সামগ্রিক কাঠামোটি কমপ্যাক্ট, যা স্প্লিট রিডুসারের জটিল ইনস্টলেশনের সমস্যা সমাধান করে, অপ্রয়োজনীয় অংশগুলি হ্রাস করে এবং প্রধান ইঞ্জিনের ব্যর্থতার হার হ্রাস করে;একই সময়ে, নির্ভরযোগ্য ভারবহন নিশ্চিত করার জন্য, আজিমুথ স্লিউইং ড্রাইভ সিস্টেমটি উচ্চ-শক্তির চার-পয়েন্ট যোগাযোগ বল বিয়ারিং গ্রহণ করে, যা একটি নির্দিষ্ট অক্ষীয় বল এবং রেডিয়াল বল বহন করার সময় একটি বড় উল্টে যাওয়ার মুহূর্ত সহ্য করতে পারে।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরম্যান্স পরামিতি | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
টিল্টিং টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | ৫.৮ | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
বৈশিষ্ট্য
1. সৌর ট্র্যাকিং সিস্টেমের নিরাপত্তা উন্নত করতে উচ্চ ব্যাকহোল্ডিং টর্ক
2. ভিতরে কৃমি ড্রাইভ enveloping
3. মাল্টি দাঁত যোগাযোগ উচ্চ লোড নিশ্চিত করতে
4. স্ব-লকিং ফাংশন
