পণ্যের বিবরণ:
|
| মডেল: | VE9 স্লিউইং রিডুসার | বৈশিষ্ট্য: | বিপরীত স্ব লক |
|---|---|---|---|
| অনুপাত: | 61:1 | আবেদন: | স্মার্ট ট্র্যাকিং সিস্টেম |
| ড্রাইভার ভোল্টেজ: | 12V, 24V, 48V, 220V, 230V | আইপি ক্লাস: | IP66 |
| রঙ: | অনুরোধ হিসাবে | কার্যক্ষমতা: | 40% |
| বিশেষভাবে তুলে ধরা: | একক উল্লম্ব স্লুইং ড্রাইভ মোটর,স্লিউইং ড্রাইভ মোটর 48V,48V সোলার ট্র্যাকার স্লিউইং ড্রাইভ |
||
লিঙ্কেজ ওয়ান এক্সিস স্মার্ট সোলার ট্র্যাকিং সিস্টেমের জন্য 9 ইঞ্চি একক ভার্শিয়াল স্লিউইং গিয়ার

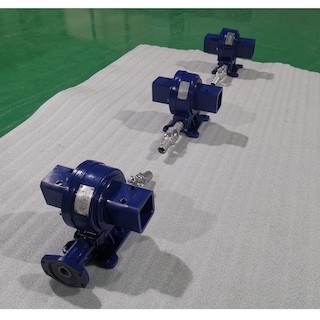

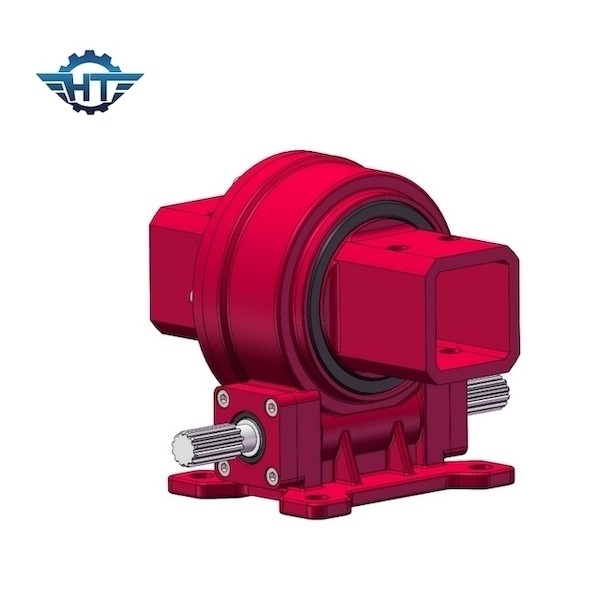

VE9 উল্লম্ব স্লিউ ড্রাইভ গিয়ারবক্স বর্ণনা
গিয়ার রিডিউসার ক্ষয় করার উদ্দেশ্য অর্জনের জন্য গিয়ার ট্রান্সমিশনের সমস্ত স্তর ব্যবহার করে।রিডুসার সব স্তরে গিয়ার জোড়া দিয়ে গঠিত।উদাহরণস্বরূপ, একটি ছোট গিয়ার একটি বৃহৎ গিয়ার চালানোর জন্য ব্যবহার করা যেতে পারে একটি নির্দিষ্ট উদ্দেশ্য হ্রাস করার জন্য, এবং তারপর একটি বহু-পর্যায়ের কাঠামো ব্যবহার করা হয়।, গতি ব্যাপকভাবে হ্রাস করা যেতে পারে.
VE9 উল্লম্ব ডিজাইনিং হল হ্যাংটুও স্লিউইং ড্রাইভের সবচেয়ে বড় উজ্জ্বল স্থান, উল্লম্ব ডিজাইনিংটি মূলত সোলার ট্র্যাকার সিস্টেমের জন্য ব্যবহৃত হয়, বিশেষ কাঠামো একক অক্ষ সোলার ট্র্যাকিং সিস্টেম বন্ধনীর জটিল কাঠামোকে সরল করে, পুরো সিস্টেমের খরচ হ্রাস করে, উল্লম্ব ডিজাইনিং সোলার ট্র্যাকার বাজারে আরও প্রতিযোগিতামূলক ভূমিকা পালন করছে।
VE মডেল পারফরমেন্স প্যারামিটার
| VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 12 কেজি |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 18 কেজি |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 32 কেজি |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 28 কেজি |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 52 কেজি |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 65 কেজি |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 88 কেজি |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 135 কেজি |
| 21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 192 কেজি |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 251 কেজি |
অ্যাপ্লিকেশন
দ্বৈত-অক্ষ স্লুইং ড্রাইভের জন্য সবচেয়ে সাধারণ স্লিউইং ড্রাইভ অ্যাপ্লিকেশন হল ডুয়াল-অক্ষ সোলার ট্র্যাকার, যেমন হেলিওস্ট্যাট এবং ঘনীভূত ফটোভোলটাইকস (CPV), এবং স্যাটেলাইট বা রাডার ডিশ।অন্যান্য অ্যাপ্লিকেশনের মধ্যে রয়েছে স্বয়ংচালিত লিফট, রোবোটিক আর্ম পজিশনার এবং স্টেজ ইকুইপমেন্ট।
SDE ডুয়াল-অ্যাক্সিস পজিশনার স্পেসিফিকেশন
