পণ্যের বিবরণ:
|
উপাদান: | 50Mn, 42CrMo | মডেল: | VE9 |
---|---|---|---|
গিয়ার অনুপাত: | 61:1 | রেট আউটপুট টর্ক: | 7320 Nm |
জিভ ধরে: | 55000 Nm | কাত টর্ক: | 16300 Nm |
দক্ষতা: | 40% | আবেদন: | পিভি ট্র্যাকিং সিস্টেম |
বিশেষভাবে তুলে ধরা: | hydraulic slew motor,slewing gear |

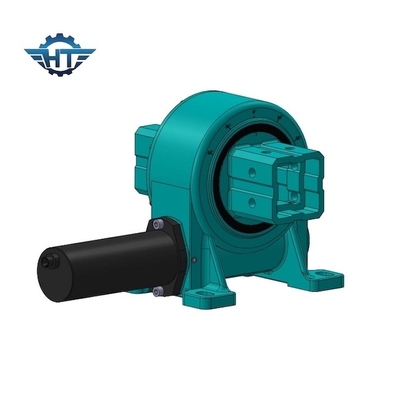

110 মিমি স্কয়ার আউটপুট VE9 সোলার স্লিউ ড্রাইভ, পিভি ট্র্যাকিং সিস্টেমের জন্য সহজ মাউন্ট এবং রক্ষণাবেক্ষণ
স্কয়ার আউটপুট VE9 সোলার স্লিউ ড্রাইভের বিবরণ
ওয়ার্ম গিয়ার স্লিউইং ড্রাইভগুলি একক অক্ষ পিভি ট্র্যাকারগুলির জন্য সবচেয়ে ব্যয়বহুল এবং সর্বোত্তম সমাধান।এগুলি 30 বছরের ফিল্ড লাইফ সময়ের জন্য নির্ভুলতা এবং কার্যকারিতার জন্য ডিজাইন, পরীক্ষিত এবং গ্যারান্টিযুক্ত।
স্থির PV ট্র্যাকারগুলির সাথে তুলনা করে যা শুধুমাত্র সূর্য যখন প্যানেলের সর্বোত্তম কোণে থাকে তখনই সর্বোচ্চ মাত্রার শক্তি উৎপাদন করতে পারে, PV ট্র্যাকারগুলি সূর্যোদয় থেকে সূর্যাস্ত পর্যন্ত সরাসরি সূর্যের দিকে থাকতে পারে।
VE মডেল পারফরমেন্স প্যারামিটার
VE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
মডেল | রেট আউটপুট টর্ক (Nm) | টর্ক ধরে রাখা (kN.m) | কাত টর্ক (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি | কাজের তাপ (℃) | স্ব-লকিং | ওজন (কেজি) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | হ্যাঁ | 12 কেজি |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | হ্যাঁ | 18 কেজি |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | হ্যাঁ | 32 কেজি |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | হ্যাঁ | 28 কেজি |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | হ্যাঁ | 52 কেজি |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | হ্যাঁ | 65 কেজি |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | হ্যাঁ | 88 কেজি |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | হ্যাঁ | 135 কেজি |
21" | 18000 | 140 | ৮৯ | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | হ্যাঁ | 192 কেজি |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | হ্যাঁ | 251 কেজি |
কাস্টমাইজড সেবা
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
2. বিভিন্ন ধরণের মোটর মিলিত হতে পারে, যেমন হাইড্রোলিক মোটর, স্টেপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি।
3. RAL কোডের উপর ভিত্তি করে বিভিন্ন রং পাওয়া যায়;আমাদের আদর্শ রঙ হল RAL 9006।
সুবিধাদি
1. ঘূর্ণন ±60°, সফ্টওয়্যার নিয়ন্ত্রণ ব্যর্থতার ক্ষেত্রে ড্রাইভের ভিতরে হার্ড স্টপ/হার্ড লিমিট
2. বাম বা ডান দিক থেকে একটি ড্রাইভিং মোটরের সংযোগ
3. ইনস্টলেশনের সময়, গিয়ারিং ক্লিয়ারেন্স সামঞ্জস্য করার প্রয়োজন নেই;এটি ইতিমধ্যে কারখানার আগে প্রযোজক দ্বারা সেট করা হয়েছে
4. সহজ ইনস্টলেশন এবং কম রক্ষণাবেক্ষণ
5. যুক্তিযুক্ত স্থান ব্যবহার
6. গিয়ার স্ব-লক করা হয়;তাই একটি ব্রেক প্রয়োজন হয় না
7. শুরু এবং বন্ধ করার সহজ এবং সাবলীল পদ্ধতি
