পণ্যের বিবরণ:
|
| মডেল: | SDE5 | গিয়ার অনুপাত: | 37:1 |
|---|---|---|---|
| রেট আউটপুট টর্ক: | 800 Nm | জিভ ধরে: | 9200 Nm |
| কাত টর্ক: | 6000 Nm | দক্ষতা: | 40% |
| নেতিবাচক প্রতিক্রিয়া: | 0.15 ° | বৈশিষ্ট্য: | স্ব লক ডুয়াল অক্ষ |
| বিশেষভাবে তুলে ধরা: | কম গতির বৈদ্যুতিক স্লুইং ড্রাইভ,ইলেকট্রিক স্লিউইং ড্রাইভ 6000Nm টিল্টিং টর্ক,রিং ড্রাইভ 6000Nm টিল্টিং টর্ক |
||

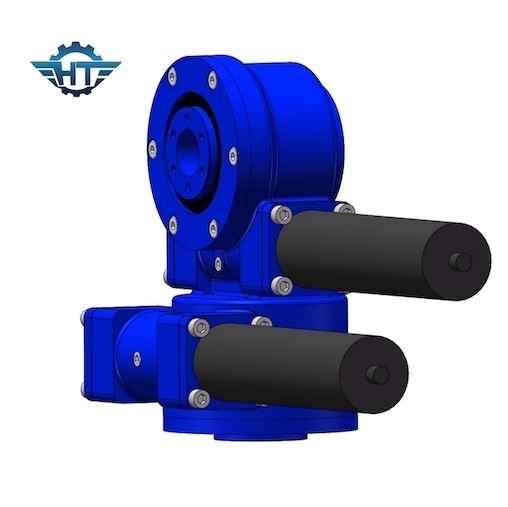

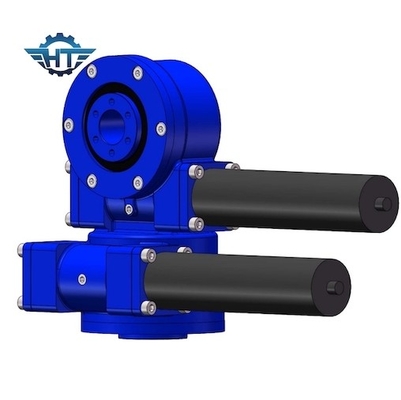

উচ্চ নির্ভুলতা পিভি ট্র্যাকিং সিস্টেমের জন্য SDE5 কম গতির ডুয়াল অ্যাক্সিস স্লিউইং গিয়ারবক্স
ডুয়াল অ্যাক্সিস স্লিউইং গিয়ারবক্স বর্ণনা
আমাদের স্লিউইং ড্রাইভে শক্তিশালী উল্টে যাওয়ার মুহূর্ত রয়েছে এবং এটি এনভেলপিং ওয়ার্ম ড্রাইভ গ্রহণ করে, যা মাল্টি-টুথ যোগাযোগের সাথে বড় লোড চালাতে পারে এবং সিস্টেমের নিরাপত্তা বাড়াতে স্ব-লকিং ফাংশন রয়েছে।6kNm থেকে 220kNm হোল্ডিং টর্ক, 200Nm থেকে 63kNm আউটপুট টর্ক, 500Nm থেকে 271kNm টিল্টিং মোমেন্ট লোড ক্ষমতা এবং গিয়ার অনুপাত 31:1 থেকে 156,600:1 পর্যন্ত পারফরম্যান্সের মধ্যে কয়েকটি ড্রাইভের পরিসর।ইনস্টলেশন অনুভূমিক, উল্লম্ব বা মাল্টি-অক্ষ সমন্বয় হতে পারে।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
উপরের মাত্রা এবং পরামিতিগুলি আপডেট বা সামঞ্জস্য করা যেতে পারে, আরও বিস্তারিত মাত্রা এবং পরামিতিগুলির জন্য, অনুগ্রহ করে আমাদের বিক্রয় অঙ্কনগুলি দেখুন৷
বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্প অনুযায়ী বিশেষ নকশা
এটি বিভিন্ন ধরণের মোটর যেমন হাইড্রোলিক মোটর, স্টেপার মোটর, সার্ভো মোটর ইত্যাদির সাথে মেলে।
রোটারি ড্রাইভ ডিভাইসের পৃষ্ঠ গ্রাহকের প্রয়োজনীয়তা অনুযায়ী যেকোনো রঙ দিয়ে স্প্রে করা যেতে পারে
অ্যাপ্লিকেশন
আমাদের স্লিউইং ড্রাইভগুলি দীর্ঘ জীবন এবং কম রক্ষণাবেক্ষণের জন্য ডিজাইন করা হয়েছে।তাদের খুব কম ইনস্টলেশন স্থান প্রয়োজন কিন্তু সর্বাধিক লোড সহ্য করতে পারে।এই কারণেই তারা অনেক অ্যাপ্লিকেশনের জন্য সমাধান: বনায়ন, কৃষি, খনির, মানব চালিত প্ল্যাটফর্ম, অসংখ্য সামুদ্রিক অ্যাপ্লিকেশনের পাশাপাশি মেশিন বিল্ডিং এবং ইঞ্জিনিয়ারিং, কেন্দ্রীভূত সোলার ট্র্যাকিং সিস্টেম, একক-অক্ষ বা দ্বৈত-অক্ষ সৌর ট্র্যাকিং সিস্টেমের জন্য ড্রাইভ।
