পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | SDE5" |
|---|---|---|---|
| গিয়ার অনুপাত: | 37:1 | জিভ ধরে: | 9200 Nm |
| কাত টর্ক: | 6000 Nm | অক্ষীয় লোড: | 16 kN |
| রেডিয়াল লোড: | 27 kN | দক্ষতা: | 40% |
| বিশেষভাবে তুলে ধরা: | SDE7 ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ,ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ ওয়াটারপ্রুফ সিলিং,16kN অক্ষীয় লোড স্লিউইং রিং ড্রাইভ |
||

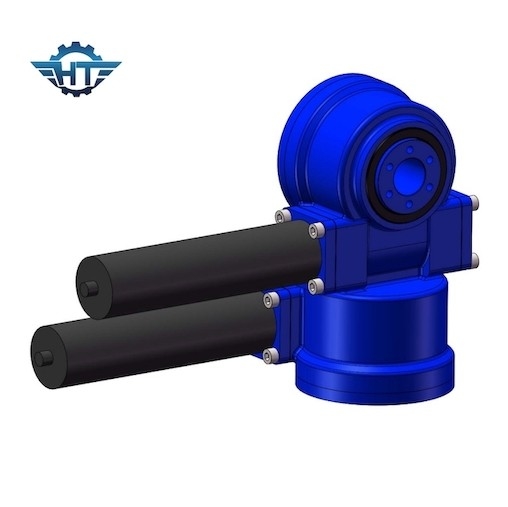

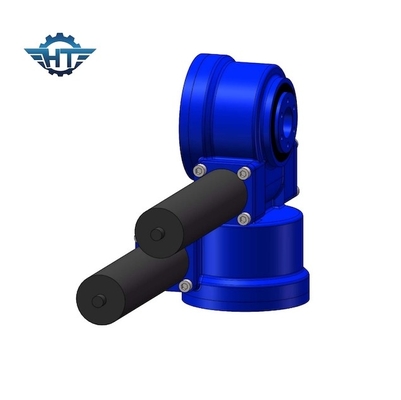

SDE5 ডুয়াল অ্যাক্সিস স্লুইং ড্রাইভ, পিভি এবং সিএসপি সোলার ট্র্যাকারের জন্য ওয়াটার প্রুফ সিলিং
SDE5 ডুয়াল অ্যাক্সিস স্লিউইং ড্রাইভের বিবরণ
| পণ্যের নাম | 43Nm গিয়ার মোটর সহ SDE5 স্লুইং ড্রাইভ |
| আউটপুট টর্ক | 800 Nm |
| টিল্টিং মোমেন্ট টর্ক | 6000 Nm |
| জিভ ধরে | 9200 Nm |
| স্ট্যাটিক অক্ষীয় রেটিং | 16 kN |
| স্ট্যাটিক রেডিয়াল রেটিং | 27 kN |
| মোটর বিকল্প | 380V/220V এসি মোটর, স্টেপার মোটর, ব্রাশলেস মোটর |
| পণ্য শৈলী | ডুয়াল অ্যাক্সিস, সিপিভি, সোলার ডিশ, প্যারাবোলিক, হেলিওস্ট্যাট |
| অ্যাপ্লিকেশন বৈশিষ্ট্য | সোলার ট্র্যাকিং সিস্টেম, শিল্প যন্ত্রপাতি |
টিল্টিং মোমেন্ট টর্ক: টর্ক হল লোডের অবস্থান এবং স্লিউইং বিয়ারিংয়ের কেন্দ্রের মধ্যে দূরত্ব দ্বারা গুণিত লোড।যদি লোড এবং দূরত্ব দ্বারা উত্পন্ন qorque রেট করা টিল্টিং মোমেন্ট টর্কের চেয়ে বেশি হয়, তাহলে স্লিউইং ড্রাইভটি উল্টে যাবে।
রেডিয়াল লোড: স্লিউইং বিয়ারিংয়ের অক্ষে উল্লম্ব লোড
অক্ষীয় লোড: স্লিউইং বিয়ারিংয়ের অক্ষের সমান্তরাল লোড
হোল্ডিং টর্ক: এটি বিপরীত টর্ক। যখন ড্রাইভটি বিপরীতভাবে ঘোরে এবং অংশগুলি ক্ষতিগ্রস্ত হয় না, তখন সর্বাধিক টর্ক অর্জিত হয় তাকে হোল্ডিং টর্ক বলে।
স্ব-লকিং: শুধুমাত্র লোড করা হলে, স্লিউইং ড্রাইভটি বিপরীত ঘোরাতে সক্ষম হয় না এবং এইভাবে স্ব-লকিং বলা হয়।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
আবেদন
SDE সিরিজ সৌর ফটোভোলটাইক slewing ড্রাইভ জন্য ডিজাইন করা হয়
সৌর ট্র্যাকিং সিস্টেমের জন্য উচ্চ-কার্যক্ষমতাসম্পন্ন পণ্যগুলি তৈরি এবং ডিজাইন করা হয়েছে, ফটোভোলটাইক একক এবং ডবল অক্ষ ট্র্যাকিং সিস্টেমের জন্য উপযুক্ত, ফোটোভোলটাইক পাওয়ার জেনারেশন সিস্টেম, টাওয়ার হেলিওস্ট্যাট, বাটারফ্লাই স্টার্লিং পাওয়ার জেনারেশন, হিটিং, ট্রফ কনসেনট্রেটিং পাওয়ার জেনারেশন, হিটিং এবং অন্যান্য সৌর শক্তি প্রয়োগ ট্র্যাকিং সিস্টেম।এটি আপনার প্রয়োজন অনুযায়ী কাস্টমাইজ করা যেতে পারে।
