পণ্যের বিবরণ:
|
| উপাদান: | 42CrMo, QT | মডেল: | SDE7A-57MHD |
|---|---|---|---|
| গিয়ার অনুপাত: | 57:1 | রেট আউটপুট টর্ক: | 2000 Nm |
| জিভ ধরে: | 13500 Nm | কাত টর্ক: | 13200 Nm |
| অক্ষীয় লোড: | 34 kN | রেডিয়াল লোড: | 58 kN |
| বিশেষভাবে তুলে ধরা: | অ্যান্টি ইউভি ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ,ডুয়াল অ্যাক্সিস স্লিউ ড্রাইভ 220V AC,220V AC ওয়ার্ম ড্রাইভ স্লিউ রিং |
||

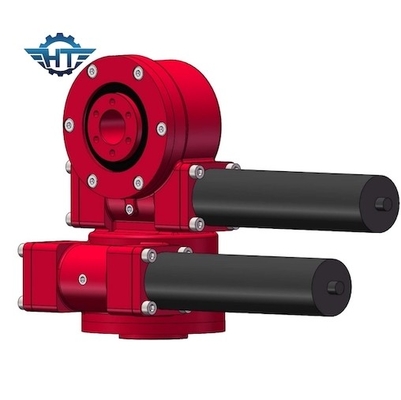

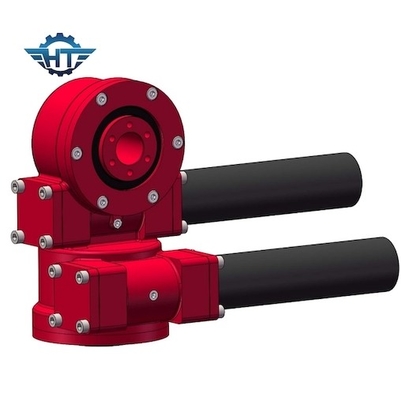

পিভি মাউন্টিং ব্র্যাকেট সোলার ট্র্যাকিং সিস্টেমের জন্য অ্যান্টি-ইউভি SDE7 ডুয়াল অ্যাক্সিস স্লিউইং গিয়ার
SDE7 ডুয়াল অ্যাক্সিস স্লিউইং গিয়ার বর্ণনা
| পণ্যের নাম | 43Nm 24Vdc গিয়ার মোটর সহ SDE7 Slewing ড্রাইভ |
| আউটপুট টর্ক | 980 Nm;723 ft.lbs |
| সর্বোচ্চ আউটপুট টর্ক | 1938 Nm;1429 ft.lbs |
| টিল্টিং মোমেন্ট টর্ক | 7000 Nm;5163 ft.lbs |
| জিভ ধরে | 13200 Nm;9736 ft.lbs |
| স্ট্যাটিক অক্ষীয় রেটিং | 133.20 kN;29943 পাউন্ড |
| স্ট্যাটিক রেডিয়াল রেটিং | 53 kN;11977 পাউন্ড |
| গতিশীল অক্ষীয় রেটিং | 31.90 kN;7171 পাউন্ড |
| ডায়নামিক রেডিয়াল রেটিং | 27.91 kN;6274 পাউন্ড |
| মোটর বিকল্প | 380V/220V এসি মোটর;Stepper মোটর ;Brushless মোটর |
| পণ্য শৈলী | দ্বৈত অক্ষ;একক অক্ষ; |
| আবেদন | ডুয়াল অ্যাক্সিস ট্র্যাকিং সিস্টেম, সিপিভি, টাওয়ার(টিএসপি), স্যাটেলাইট অ্যান্টেনা |
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
বৈশিষ্ট্য
1. সোলার ট্র্যাকিং সিস্টেমের নিরাপত্তা উন্নত করতে উচ্চ ব্যাকহোল্ডিং টর্ক
2. ভিতরে কৃমি ড্রাইভ enveloping
3. মাল্টি দাঁত যোগাযোগ উচ্চ লোড নিশ্চিত করতে
4. স্ব-লকিং ফাংশন
অ্যাপ্লিকেশন
SDE সিরিজ স্লিউইং ড্রাইভ ডিজাইন প্রক্রিয়ায় উল্লম্ব এবং অনুভূমিক স্লিউইং ড্রাইভের সুবিধাগুলি শোষণ করে এবং একই সময়ে অনুভূমিক এবং পিচ কোণগুলির 3D দিকগুলিতে ঘোরানোর ক্ষমতা রাখে।আরো বিস্তারিত পরামিতি জন্য, কর্মক্ষমতা পরামিতি টেবিল পড়ুন দয়া করে.অনুভূমিক এবং উল্লম্ব কাঠামোর উপর ভিত্তি করে, ZSDE সিরিজটি এর নির্ভুলতাকে ব্যাপকভাবে উন্নত করেছে, যার ফলে এটি ফটোভোলটাইক্স, ঘনীভূত সৌর শক্তি সিস্টেম এবং ছোট উপগ্রহ অ্যান্টেনা ট্র্যাকিং-এ ব্যাপকভাবে ব্যবহৃত হয়।
