পণ্যের বিবরণ:
|
| উপাদান: | 42CrMo, QT | গিয়ার অনুপাত: | 31:1 |
|---|---|---|---|
| রেট আউটপুট টর্ক: | 600 Nm | জিভ ধরে: | 1500 Nm |
| কাত টর্ক: | 5800 Nm | নেতিবাচক প্রতিক্রিয়া: | 0.15° |
| ঘূর্ণন প্রকার: | অনুভূমিক এবং উল্লম্ব | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
| বিশেষভাবে তুলে ধরা: | বৈদ্যুতিক মোটর স্লিউইং রিং ড্রাইভ,স্লিউইং রিং ড্রাইভ মাল্টি টুথ,600 Nm টর্ক স্লিউ ড্রাইভ গিয়ারবক্স |
||

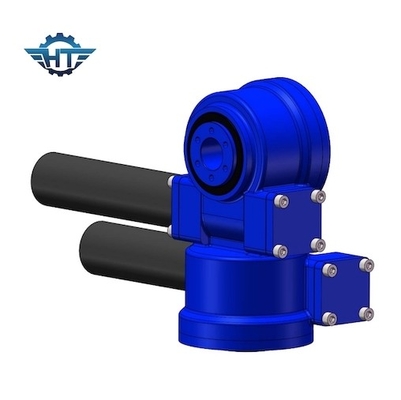

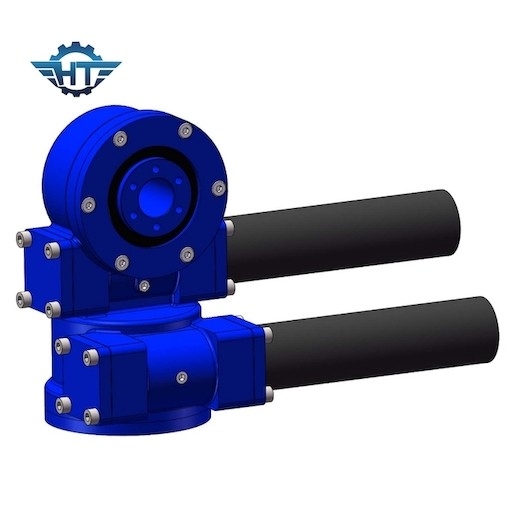

সোলার প্যানেল ট্র্যাকিং সিস্টেমের জন্য বৈদ্যুতিক মোটর সহ SDE3 ডুয়াল অ্যাক্সিস স্লিউইং গিয়ারবক্স
ডুয়াল অ্যাক্সিস স্লিউইং গিয়ারবক্স বর্ণনা
স্লিউ ড্রাইভগুলি অক্ষীয় এবং রেডিয়াল শক্তিগুলির পাশাপাশি কাত মোমেন্টগুলির সংক্রমণের জন্য ব্যবহৃত হয়।স্লিউ ড্রাইভগুলির মধ্যে একটি বল বা রোলার স্লিউইং রিং, হাইড্রোলিক বা বৈদ্যুতিক ড্রাইভ এবং একটি সম্পূর্ণরূপে আবদ্ধ আবাসন থাকে।সিরিজ এসই স্লিউ ড্রাইভগুলি ওয়ার্ম গিয়ার দিয়ে ডিজাইন করা হয়েছে।
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
বৈশিষ্ট্য
1. সোলার ট্র্যাকিং সিস্টেমের নিরাপত্তা উন্নত করতে উচ্চ ব্যাকহোল্ডিং টর্ক
2. ভিতরে কৃমি ড্রাইভ enveloping
3. মাল্টি দাঁত যোগাযোগ উচ্চ লোড নিশ্চিত করতে
4. স্ব-লকিং ফাংশন
অ্যাপ্লিকেশন
এই পরিস্থিতিতে সীমিত জীবাশ্ম শক্তি সম্পদের অতিরিক্ত শোষণ এবং ব্যবহার করা হয়, অক্ষয় সৌর শক্তি সংস্থান বিশ্বব্যাপী মনোযোগ আকর্ষণ করেছে।ফটোভোলটাইক বিদ্যুৎ উৎপাদন প্রযুক্তি দ্রুত বিকাশ করছে।ফটোভোলটাইক মডিউলগুলি ফটোভোলটাইক সমর্থনে ইনস্টল করা হয়।তাদের বিভিন্ন স্ট্রাকচারাল ফর্ম অনুযায়ী, দুটি ধরনের আছে: নির্দিষ্ট টাইপ এবং ট্র্যাকিং টাইপ।রোটারি ড্রাইভ ডিভাইসটি ট্র্যাকিং ফটোভোলটাইক পাওয়ার জেনারেশন সিস্টেমে ইনস্টল করা হয়, যাতে স্থির বন্ধনীটি একটি ট্র্যাকিং টাইপ হয়ে যায়।অতএব, ফটোভোলটাইক মডিউলের কার্যকারী কোণ সূর্যের উচ্চতা বা/এবং আজিমুথ কোণ অনুসারে সামঞ্জস্য করা যেতে পারে, যাতে ফটোভোলটাইক মডিউলের আলো-গ্রহণকারী পৃষ্ঠটি যে কোনও সময় সূর্যের রশ্মির সাথে লম্ব হতে পারে।সম্ভব, এর ফলে আরও সৌরশক্তি প্রাপ্তি এবং বিদ্যুৎ উৎপাদন বৃদ্ধি।
