পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | VE7" |
|---|---|---|---|
| গিয়ার অনুপাত: | 57:1 | রেট আউটপুট টর্ক: | 1750Nm |
| জিভ ধরে: | 13200Nm | টিল্টিং টর্ক: | 7000Nm |
| কার্যকারিতা: | 40% | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
| বিশেষভাবে তুলে ধরা: | slew drive motor,worm gear slew drive |
||

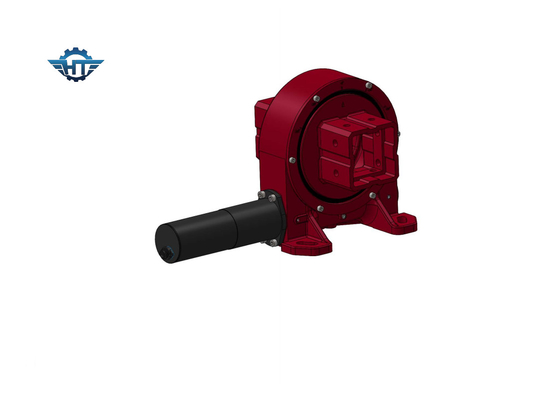

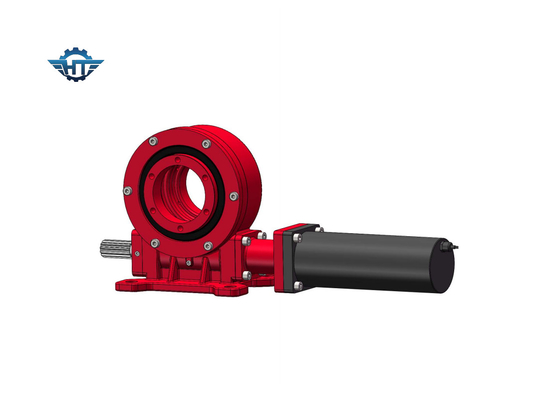

সিই এবং আইএসও ভিই 7 স্লিভ ড্রাইভ গিয়ারবক্স, উল্লম্ব এনভেলপ ওয়ার্ম গিয়ার স্লিভ ড্রাইভ ট্র্যাকারদের জন্য
উল্লম্ব একক অক্ষের ওয়ার্ম গিয়ার স্লিভ ড্রাইভ বর্ণনা
স্লিভিং ড্রাইভের বিপরীত স্ব-লকিং বৈশিষ্ট্য রয়েছে কারণ বিপরীত স্ব-লকিং বৈশিষ্ট্যগুলির সাথে কৃমি গিয়ার ড্রাইভ রয়েছে।এই বৈশিষ্ট্য ব্যাপকভাবে হোস্ট অপারেটিং এবং নিরাপত্তা ফ্যাক্টর স্থিতিশীলতা উন্নতঐতিহ্যগত স্লাইভিং পণ্যগুলির তুলনায়, স্লাইভিং ড্রাইভ গিয়ারবক্স ইনস্টল করা সহজ, রক্ষণাবেক্ষণ করা সহজ এবং উল্লেখযোগ্য ইনস্টলেশন স্থান সংরক্ষণ করে।
ইভি স্লিভিং ড্রাইভের টেকনিক্যাল ডেটা
| মডেল | অনুপাত | নামমাত্র আউটপুট টর্ক (এন.এম.) | টার্নিং টর্চ (এন.এম) | টর্চ (এন.এম.) | অক্ষীয় চাপ (কেএন) | রেডিয়াল লোড (কেএন) | কার্যকারিতা | যথার্থতা (°) | স্বয়ংক্রিয় লকিং | ওজন (কেজি) |
| ৩" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ৪০% | ≤০1 | হ্যাঁ। | 12 |
| ৫" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ৪০% | ≤০1 | হ্যাঁ। | 18 |
| ৭" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ৪০% | ≤০1 | হ্যাঁ। | 32 |
| ৮" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ৪০% | ≤০1 | হ্যাঁ। | 28 |
| ৯" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ৪০% | ≤০1 | হ্যাঁ। | 52 |
| ১২" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ৪০% | ≤০1 | হ্যাঁ। | 65 |
| ১৪" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ৪০% | ≤০1 | হ্যাঁ। | 88 |
| ১৭" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ৪০% | ≤০1 | হ্যাঁ। | 135 |
| ২১" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ৪০% | ≤০1 | হ্যাঁ। | 192 |
| ২৫" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ৪০% | ≤০1 | হ্যাঁ। | 251 |
সুবিধা
1. সৌর ট্র্যাকিং সিস্টেমের নিরাপত্তা উন্নত করার জন্য উচ্চ backholding টর্ক
2. ৩৬০ ডিগ্রি ঘূর্ণন পরিসীমা
3. ভিতরে ঘিরে কৃমি ড্রাইভ
4. উচ্চ লোড নিশ্চিত করার জন্য মাল্টি দাঁত যোগাযোগ
5. স্বয়ংক্রিয় লকিং ফাংশন
কাস্টমাইজড পরিষেবা
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
2বিভিন্ন ধরণের মোটর যেমন হাইড্রোলিক মোটর, স্টেপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি মিলিয়ে নেওয়া যেতে পারে।
3. RAL কোডের উপর ভিত্তি করে বিভিন্ন রং পাওয়া যায়; আমাদের স্ট্যান্ডার্ড রঙ হল RAL 9006।
মূল পরামিতিগুলির শব্দকোষ
টিল্টিং মোমন্ট টর্চঃএই টর্ক হল মাধ্যাকর্ষণ লোড গুণিত দূরত্ব লোড অবস্থান এবং ঘূর্ণন বেয়ারের কেন্দ্রের মধ্যে। যদি প্রকৃত টর্ক নামমাত্র টিল্ট মোমন্ট টর্ক চেয়ে বড় হয়,স্টিভিং ড্রাইভ উল্টে যাবে.
রেডিয়াল লোডঃভেরিয়েং লেয়ারের অক্ষের সাথে লোড উল্লম্ব
অক্ষীয় চাপঃঘূর্ণায়মান বেয়ারের অক্ষের সমান্তরাল লোড
টার্মিনাল টার্মঃএটি বিপরীত টর্ক। যখন ড্রাইভ বিপরীতভাবে ঘোরাচ্ছে, এবং অংশগুলি ক্ষতিগ্রস্ত হয় না,সর্বোচ্চ টর্ক অর্জন করা হয় যা ধরে রাখার টর্ক বলা হয়, এটি ভাঙা টর্ক হিসাবেও দেখা হয়।
স্বয়ংক্রিয় লকিংঃশুধুমাত্র যখন লোড থাকে, তখন স্লেভিং ড্রাইভটি বিপরীত ঘূর্ণন করতে সক্ষম হয় না এবং তাই স্ব-লকিং বলা হয়।
