পণ্যের বিবরণ:
|
| প্রকার: | ঘিরা | আবেদন: | নির্মাণকাজের যন্ত্রপাতি |
|---|---|---|---|
| ড্রাইভার: | জলবাহী মোটর | আইপি গ্রেড: | IP66 |
| রঙ: | অনুরোধ হিসাবে | কার্যক্ষমতা: | 40% |
| মডেল: | VE9 | অনুপাত: | 61:1 |
| বিশেষভাবে তুলে ধরা: | slewing drive for solar tracking system,solar tracker drive |
||

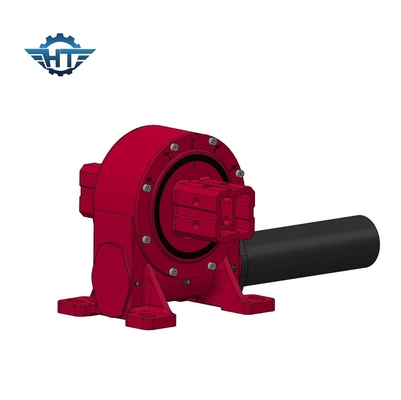

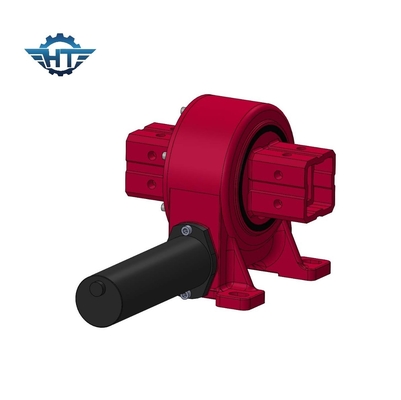

লিঙ্কিংয়ের জন্য সানগ্লাস ওয়ার্ম সহ উল্লম্ব ওয়ার্ম গিয়ার স্লো ড্রাইভ একক অক্ষ ট্র্যাকিং সিস্টেম
Worm Gear Slew ড্রাইভ বর্ণনা
উল্লম্ব নকশা হ'ল হ্যাংটুওর স্পিভিং ড্রাইভের সবচেয়ে বড় উজ্জ্বল জায়গা, উল্লম্ব নকশা মূলত সৌর ট্র্যাকার সিস্টেমের জন্য ব্যবহৃত হয়,বিশেষ কাঠামোটি একক অক্ষের সৌর ট্র্যাকিং সিস্টেম ব্র্যাকেটের জটিল কাঠামোটিকে সহজ করে তোলে, পুরো সিস্টেমের খরচ কমাতে, উল্লম্ব নকশা সৌর ট্র্যাকার বাজারে একটি আরো প্রতিযোগিতামূলক ভূমিকা পালন করছে।
ভিই সিরিজের স্লিভিং ড্রাইভের প্রযুক্তিগত তথ্য
| মডেল | অনুপাত | নামমাত্র আউটপুট টর্ক (এন.এম.) | টার্নিং টর্চ (এন.এম) | টর্চ (এন.এম.) | অক্ষীয় চাপ (কেএন) | রেডিয়াল লোড (কেএন) | কার্যকারিতা | যথার্থতা (°) | স্বয়ংক্রিয় লকিং | ওজন (কেজি) |
| ৩" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ৪০% | ≤০1 | হ্যাঁ। | 12 |
| ৫" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ৪০% | ≤০1 | হ্যাঁ। | 18 |
| ৭" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ৪০% | ≤০1 | হ্যাঁ। | 32 |
| ৮" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ৪০% | ≤০1 | হ্যাঁ। | 28 |
| ৯" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ৪০% | ≤০1 | হ্যাঁ। | 52 |
| ১২" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ৪০% | ≤০1 | হ্যাঁ। | 65 |
| ১৪" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ৪০% | ≤০1 | হ্যাঁ। | 88 |
| ১৭" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ৪০% | ≤০1 | হ্যাঁ। | 135 |
| ২১" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ৪০% | ≤০1 | হ্যাঁ। | 192 |
| ২৫" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ৪০% | ≤০1 | হ্যাঁ। | 251 |
| মডেলঃ | VE9 | উৎপত্তিস্থল | চ্যাংঝো, চীন |
| ব্র্যান্ড | হ্যাংটু | প্রকার | সংযুক্ত |
| উপাদান | 42CrMo,50Mn | আউটপুট টর্ক | ৭৩২০ এন.এম. |
| টিল্টিং মোমন্ট টর্চ | ১৮৩০০ এন.এম. | টর্চ ধরে রাখা | ৫১০০০ এন.এম. |
| স্ট্যাটিক অক্ষীয় রেটিং | ৯০ কেএন | স্ট্যাটিক রেডিয়াল রেটিং | ১৬০ কেএন |
| ডায়নামিক অক্ষীয় রেটিং | ৪৫ কেএন | ডায়নামিক রেডিয়াল রেটিং | ৮০ কেএন |
| গিয়ার অনুপাত | 61:1 | কার্যকারিতা | ৪০% |
অ্যাপ্লিকেশন
ডুয়াল-অক্ষের স্টিভিং ড্রাইভগুলির জন্য সর্বাধিক সাধারণ অ্যাপ্লিকেশন হ'ল ডুয়াল-অক্ষের সৌর ট্র্যাকার, যেমন হেলিস্ট্যাট এবং ঘনীভূত ফটোভোলটাইক (সিপিভি) এবং উপগ্রহ বা রাডার প্যানেল।অন্যান্য অ্যাপ্লিকেশনগুলির মধ্যে অটোমোবাইল লিফট অন্তর্ভুক্ত রয়েছে, রোবোটিক আর্ম পজিশনার, এবং মঞ্চ সরঞ্জাম।
এসডিই ডাবল-অক্সিস পজিশনার স্পেসিফিকেশন
বৈশিষ্ট্য
1. একক বা ডাবল আউটপুট সহ উল্লম্ব বন্ধ নকশা।
2. স্যান্ডগ্লাস কৃমি গিয়ার ব্যবহার, মাল্টি দাঁত যোগাযোগ, বৃহত্তর লোড প্রতিরোধ উচ্চ টর্ক স্থানান্তর।
অ্যাপ্লিকেশন
এমন অনেক অ্যাপ্লিকেশন রয়েছে যেখানে একটি ঘূর্ণন ড্রাইভ ব্যবহার করা যেতে পারে, প্রাথমিকভাবে কারণ এটি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যা শক্তি এবং ঘূর্ণন টর্ক বজায় রাখার জন্য লোডের প্রয়োজন।
সাধারণত সুইং ড্রাইভ অ্যাপ্লিকেশন অন্তর্ভুক্ত, কিন্তু সীমাবদ্ধ নয়ঃ
1. সৌর ট্র্যাকার
2বায়ু টারবাইন
3. পুরুষদের লিফট
4হাইড্রোলিক যন্ত্রপাতি
5. টেলিহ্যান্ডলার
6- এক্সক্যাভার
7- ওঠো
8- ক্রেন
9ড্রিলিং সরঞ্জাম
10. সামরিক সরঞ্জাম
