উল্লম্ব Slewing ড্রাইভ
Created with Pixso. সিই উল্লম্ব এনভেলপ ওয়ার্ম গিয়ার স্লো ড্রাইভ আইপি 66 30 ফিল্ড লাইফ সোলার ট্র্যাকারগুলির জন্য

সিই উল্লম্ব এনভেলপ ওয়ার্ম গিয়ার স্লো ড্রাইভ আইপি 66 30 ফিল্ড লাইফ সোলার ট্র্যাকারগুলির জন্য

Brand Name: HangTuo
Model Number: VE7"
MOQ: 1 টুকরা
মূল্য: USD 280~504 / pc
Delivery Time: 15 ~ 45 দিন
Payment Terms: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
Detail Information
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE, ISO9001
মডেল:
VE7"
গিয়ার অনুপাত:
57:1
রেট আউটপুট টর্ক:
1750Nm
জিভ ধরে:
13200Nm
টিল্টিং টর্ক:
7000Nm
আবদ্ধ হাউজিং:
হ্যাঁ।
ইনপুট শক্তি:
এসি ডিসি
ইনপুট ভোল্টেজ:
24 ভি
প্যাকেজিং বিবরণ:
পাতলা পাতলা কাঠের বাক্স
যোগানের ক্ষমতা:
প্রতি মাসে 2000 পিসি
বিশেষভাবে তুলে ধরা:

vertical worm gear slew drive

,

envelope worm gear slew drive

,

CE slew drive for solar tracker

Product Description

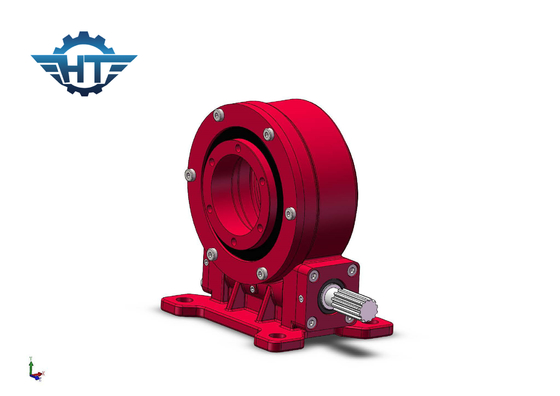

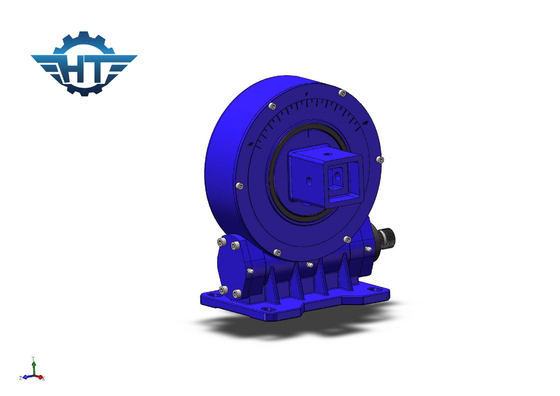

সিই ভার্টিক্যাল এনভেলপ ওয়ার্ম গিয়ার স্লো ড্রাইভ ফর সোলার ট্র্যাকার



এনভেলপ ওয়ার্ম গিয়ার স্লো ড্রাইভ বর্ণনা



যেহেতু ড্রাইভ ডিভাইসের মূল উপাদানটি একটি স্পিনিং লেয়ার গ্রহণ করে, তাই এটি একই সাথে অক্ষীয় শক্তি, রেডিয়াল শক্তি এবং টিল্ট মোমন্টের প্রভাব বহন করতে পারে।ঐতিহ্যগত ঘূর্ণনশীল পণ্যগুলির সাথে তুলনা করে, এটি সহজ ইনস্টলেশন, সহজ রক্ষণাবেক্ষণ, এবং বৃহত্তর পরিমাণে ইনস্টলেশন স্থান সংরক্ষণের বৈশিষ্ট্য রয়েছে।



ইভি স্লিভিং ড্রাইভের টেকনিক্যাল ডেটা



মডেল অনুপাত নামমাত্র আউটপুট টর্ক (এন.এম.) টার্নিং টর্চ (এন.এম) টর্চ (এন.এম.) অক্ষীয় চাপ (কেএন) রেডিয়াল লোড (কেএন) কার্যকারিতা যথার্থতা (°) স্বয়ংক্রিয় লকিং ওজন (কেজি)
৩" 31:1 600 1500 1800 22 15 ৪০% ≤০1 হ্যাঁ। 12
৫" 37:1 800 5000 9200 16 27 ৪০% ≤০1 হ্যাঁ। 18
৭" 57:1 1750 7000 13200 34 58 ৪০% ≤০1 হ্যাঁ। 32
৮" 51:1 2250 11200 20400 50 80 ৪০% ≤০1 হ্যাঁ। 28
৯" 61:1 2250 16000 30800 60 130 ৪০% ≤০1 হ্যাঁ। 52
১২" 78:1 4300 25000 40560 77 190 ৪০% ≤০1 হ্যাঁ। 65
১৪" 85:1 5600 48000 44200 110 230 ৪০% ≤০1 হ্যাঁ। 88
১৭" 102:1 6750 67000 53040 142 390 ৪০% ≤০1 হ্যাঁ। 135
২১" 125:1 16000 89000 65000 337 640 ৪০% ≤০1 হ্যাঁ। 192
২৫" 150:1 21450 112000 89000 476 950 ৪০% ≤০1 হ্যাঁ। 251



সুবিধা



1. সৌর ট্র্যাকিং সিস্টেমের নিরাপত্তা উন্নত করার জন্য উচ্চ backholding টর্ক

2৩৬০ ডিগ্রি বা +৬০~৬০ ঘূর্ণন ব্যাপ্তি, অথবা গ্রাহকের অনুরোধ অনুযায়ী

3. ভিতরে ঘিরে কৃমি ড্রাইভ

4. উচ্চ লোড নিশ্চিত করার জন্য মাল্টি দাঁত যোগাযোগ

5. স্বয়ংক্রিয় লকিং ফাংশন



কাস্টমাইজড পরিষেবা


1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
2বিভিন্ন ধরণের মোটর যেমন হাইড্রোলিক মোটর, স্টেপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি মিলিয়ে নেওয়া যেতে পারে।
3. RAL কোডের উপর ভিত্তি করে বিভিন্ন রং পাওয়া যায়; আমাদের স্ট্যান্ডার্ড রঙ হল RAL 9006।



মূল পরামিতিগুলির শব্দকোষ



টিল্টিং মোমন্ট টর্চঃএই টর্ক হল মাধ্যাকর্ষণ লোড গুণিত দূরত্ব লোড অবস্থান এবং ঘূর্ণন বেয়ারের কেন্দ্রের মধ্যে। যদি প্রকৃত টর্ক নামমাত্র টিল্ট মোমন্ট টর্ক চেয়ে বড় হয়,স্টিভিং ড্রাইভ উল্টে যাবে.

রেডিয়াল লোডঃভেরিয়েং লেয়ারের অক্ষের সাথে লোড উল্লম্ব

অক্ষীয় চাপঃঘূর্ণায়মান বেয়ারের অক্ষের সমান্তরাল লোড

টার্মিনাল টার্মঃএটি বিপরীত টর্ক। যখন ড্রাইভ বিপরীতভাবে ঘোরাচ্ছে, এবং অংশগুলি ক্ষতিগ্রস্ত হয় না,সর্বোচ্চ টর্ক অর্জন করা হয় যা ধরে রাখার টর্ক বলা হয়, এটি ভাঙা টর্ক হিসাবেও দেখা হয়।

স্বয়ংক্রিয় লকিংঃশুধুমাত্র যখন লোড থাকে, তখন স্লেভিং ড্রাইভটি বিপরীত ঘূর্ণন করতে সক্ষম হয় না এবং তাই স্ব-লকিং বলা হয়।
