পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | ওয়ার্ম গিয়ার 7 ইঞ্চি |
|---|---|---|---|
| গিয়ার অনুপাত: | 31:1 | কার্যকারিতা: | 40% |
| সুনির্দিষ্ট: | ~0.1 ডিগ্রী | ড্রাইভার: | বৈদ্যুতিক/হাইড্রোলিক/সার্ভো |
| রঙ: | ধূসর রূপালী | উৎপত্তিস্থল: | চাংঝো, চীন |
| বিশেষভাবে তুলে ধরা: | 7 Inch Hourglass Slew Drive,parabolic trough Hourglass Slew Drive,Hourglass Worm Zero Backlash Slew Drive |
||

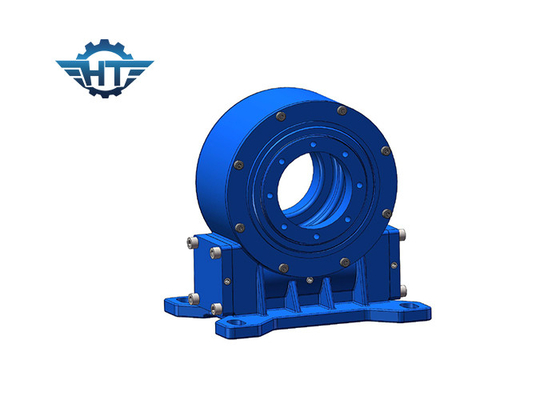

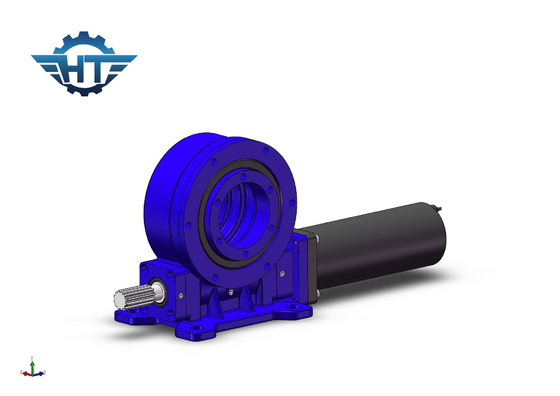

7 ইঞ্চি সানগ্লাস ওয়ার্ম জিরো ব্যাকল্যাশ স্লিভ ড্রাইভ প্যারাবলিক ট্রাউ সৌর বিদ্যুৎ কেন্দ্রের জন্য
জিরো ব্যাকল্যাশ ওয়ার্ম গিয়ার স্টিভিং ড্রাইভ বর্ণনা
জিরো ব্যাকল্যাশ ওয়ার্ম গিয়ার স্পিনিং ড্রাইভগুলি মূলত সিএসপি অ্যাপ্লিকেশন যেমন প্যারাবলিক বা ট্রগের ক্ষেত্রে ব্যবহৃত হয়,এটি একটি ধরনের তাপ কনডেন্সার সিস্টেম যা একটি নির্দিষ্ট রাসায়নিক তাপ শোষণ এবং বিদ্যুৎ তাপ স্থানান্তর করতে পারেন.
পণ্যের নামঃ VE7
স্বাভাবিক আউটপুট গতিঃ 0.03RPM
স্বাভাবিক আউটপুট টর্কঃ ৭৩২০ এন.এম.
সর্বাধিক আউটপুট টর্কঃ 10980 এন.এম.
টিল্টিং মোমন্ট টর্কঃ ৮ কেএন.এম.
টর্চঃ ৩৯ কেএন.এম.
স্ট্যাটিক অক্ষীয় লোডঃ ৩০ কেএন
স্ট্যাটিক রেডিয়াল লোডঃ ১০০ কেএন
স্টিভিং ড্রাইভ অনুপাতঃ ৫১:1
ব্যাকল্যাশ ক্লিয়ারেন্সঃ <= 0.15°
আইপি ((ক্লাস): 66
কার্যকারিতাঃ ৪০%
তাপমাত্রাঃ -40°C থেকে +120°C
রিডাক্টর মোটরের পারফরম্যান্স ডেটা
নামমাত্র ভোল্টেজঃ 24 ভিডিসি
সাধারণ বর্তমানঃ < 7.5A
আউটপুট পাওয়ারঃ 126 W
আউটপুট গতিঃ ১.৬ RPM
আউটপুট টর্কঃ 359 এন.এম.
সর্বাধিক আউটপুট টর্কঃ ৫৩৮ এন.এম.
গোলমালঃ <65 ডিবি
সুবিধা
1. 360 ডিগ্রী ঘূর্ণন
2. বাম বা ডান দিক থেকে একটি ড্রাইভিং মোটর সংযোগ,
3ইনস্টলেশনের সময়, গিয়ার ক্লিয়ারান্স সামঞ্জস্য করা প্রয়োজন হয় না; এটি ইতিমধ্যে কারখানার আগে প্রস্তুতকারকের দ্বারা সেট করা হয়
4. সহজ ইনস্টলেশন এবং কম রক্ষণাবেক্ষণ
5. যুক্তিসঙ্গত স্থান ব্যবহার
6গিয়ারটি স্বয়ংক্রিয়ভাবে লক হয়; তাই ব্রেক প্রয়োজন হয় না
7. শুরু এবং বন্ধ করার সহজ এবং প্রবাহিত পদ্ধতি
8. উচ্চ নির্ভুলতা
জিরো ব্যাকল্যাশ ওয়ার্ম গিয়ার ভার্টিকাল স্লাইভিং ড্রাইভ স্পেসিফিকেশন
| মডেল | অনুপাত | নামমাত্র আউটপুট টর্ক | টার্নিং টর্চ | অক্ষীয় লোড | রেডিয়াল লোড | টর্চ ধরে রাখা | কার্যকারিতা | সঠিকতা | স্বয়ংক্রিয় লকিং | ওজন |
| এন.এম. | এন.এম. | কেএন | কেএন | এন.এম. | ডিগ্রী | হ্যাঁ। | কেজি | |||
| ৩" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | ৪০% | ≤০1 | হ্যাঁ। | ১৩ কেজি |
| ৫" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | ৪০% | ≤০1 | হ্যাঁ। | ১৮ কেজি |
| ৭" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | ৪০% | ≤০1 | হ্যাঁ। | ২৮ কেজি |
| ৮" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | ৪০% | ≤০1 | হ্যাঁ। | ৩৫ কেজি |
| ৯" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | ৪০% | ≤০1 | হ্যাঁ। | ৫১ কেজি |
| ১২" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | ৪০% | ≤০1 | হ্যাঁ। | ৬১ কেজি |
| ১৪" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | ৪০% | ≤০1 | হ্যাঁ। | ৭৮ কেজি |
| ১৭" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | ৪০% | ≤০1 | হ্যাঁ। | ১০৫ কেজি |
| ২১" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | ৪০% | ≤০1 | হ্যাঁ। | ১৮৫ কেজি |
| ২৫" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | ৪০% | ≤০1 | হ্যাঁ। | ২৪৪ কেজি |
প্রয়োগের ক্ষেত্র
সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে সৌর ট্র্যাকার, বায়ু টারবাইন, স্যাটেলাইট এবং রাডার প্যানেল, ট্রাক ক্রেন, ম্যান লিফট, ইউটিলিটি সরঞ্জাম, জলবাহী সরঞ্জাম সংযোজন, তেল সরঞ্জাম সরঞ্জাম, টায়ার হ্যান্ডলার,খনির, এবং অটোমোবাইল লিফট।
