পণ্যের বিবরণ:
|
| সার্টিফিকেট: | ISO9001, CE | স্থাপন: | উল্লম্ব |
|---|---|---|---|
| লাইফ টাইম: | 30 বছর | পাওয়ার সাপ্লাই: | 24 ভিডিসি |
| রক্ষা করুন: | IP66 | বৈশিষ্ট্য রক্ষা করুন: | ঘিরা |
| স্ট্যান্ডার্ড রঙ: | অনুরোধ হিসাবে | ব্যবহার: | অপ্টিমাইজড সোলার ট্র্যাকার |
| বিশেষভাবে তুলে ধরা: | একক অক্ষের ওয়ার্ম গিয়ার স্লিভ ড্রাইভ,24 ভোল্ট গিয়ার স্লিভ ড্রাইভ,একক অক্ষ গিয়ার স্লিভ ড্রাইভ |
||

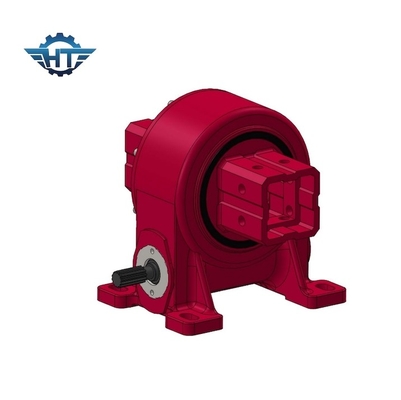

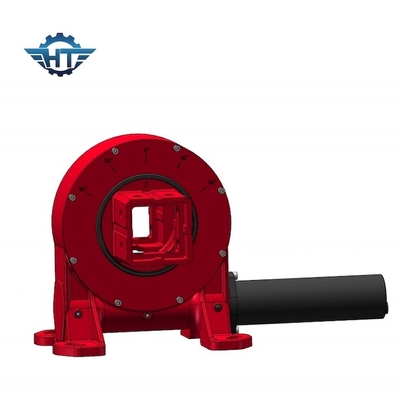

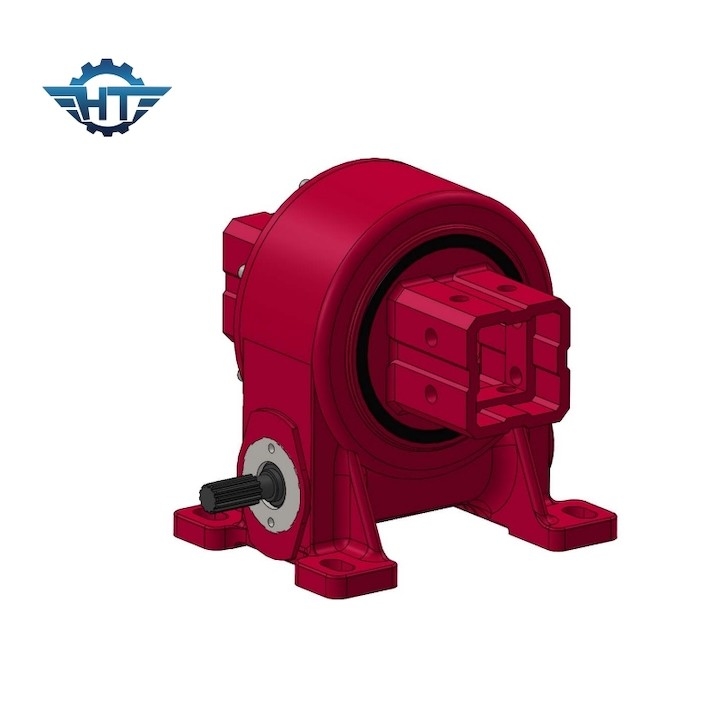

VE5 একক অক্ষ 24V ইলেকট্রিক প্ল্যানেটারি মোটর ওয়ার্ম গিয়ার স্লো ড্রাইভ
Worm Gear Slew ড্রাইভ বর্ণনা
একটি কৃমি গিয়ার, যা কৃমি ড্রাইভ নামেও পরিচিত, একটি যান্ত্রিক গিয়ার সিস্টেম যা একটি দাঁতযুক্ত চাকা, কৃমি গিয়ার নামে পরিচিত, যা একটি স্পাইরাল স্ক্রু-এর মতো গিয়ার, কৃমি নামে পরিচিত।কৃমি গিয়ার একটি স্ক্রু থ্রেড অনুরূপ, যখন কৃমি গিয়ার একটি সিলিন্ডারিক গিয়ার অনুরূপ দাঁত এটি চারপাশে আবৃত সঙ্গে।
কৃমি গিয়ার এবং কৃমিগুলির উল্লম্ব শ্যাফ্ট রয়েছে এবং যখন কৃমিটি ঘোরানো হয়, তখন এটি কৃমি গিয়ারের দাঁতগুলির সাথে জড়িত হয়, যার ফলে এটিও ঘোরায়।কৃমিতে হেলিক্যাল দাঁতের কোণ একটি স্লাইডিং কর্ম সৃষ্টি করে, যার ফলে দুটি উপাদানগুলির মধ্যে গিয়ার হ্রাস ঘটে। হ্রাস অনুপাতটি কৃমি গিয়ারের দাঁত সংখ্যা এবং কৃমিতে থ্রেডের সংখ্যা দ্বারা নির্ধারিত হয়।
VE মডেল পারফরম্যান্স প্যারামিটার
| VE মডেল পারফরম্যান্স প্যারামিটার | ||||||||||||
| মডেল | নামমাত্র আউটপুট টর্ক (এন.এম.) | টর্চ (kN.m) | টার্নিং টর্চ (কেএন.এম) | অক্ষীয় চাপ (কেএন) | রেডিয়াল লোড (কেএন) | অনুপাত | কার্যকারিতা |
সঠিকতা (ডিগ্রি) |
আইপি | ওয়ার্কিং টেপ ((°C) | স্বয়ংক্রিয় লকিং | ওজন ((কেজি) |
| ৩" | 806 | 9 | 5 | 22 | 15 | 31:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ১২ কেজি |
| ৫" | 962 | 30 | 6 | 16 | 27 | 37:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ১৮ কেজি |
| ৭" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ৩২ কেজি |
| ৮" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ২৮ কেজি |
| ৯" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ৫২ কেজি |
| ১২" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ৬৫ কেজি |
| ১৪" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ৮৮ কেজি |
| ১৭" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ১৩৫ কেজি |
| ২১" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ১৯২ কেজি |
| ২৫" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ২৫১ কেজি |
অ্যাপ্লিকেশন
ওয়ার্ম গিয়ারগুলি সাধারণত বিভিন্ন মেশিন এবং সরঞ্জামগুলিতে পাওয়া যায়, যার মধ্যে রয়েছে কনভেয়র সিস্টেম, প্যাকেজিং মেশিন, লিফট এবং লিফট, অটোমোটিভ স্টিয়ারিং মেশিন,এবং শিল্প অ্যাপ্লিকেশন যেখানে নিয়ন্ত্রিত গতি এবং টর্ক সংক্রমণ প্রয়োজন.
বৈশিষ্ট্য
কৃমি গিয়ারগুলির কিছু সুবিধা হলঃ
উচ্চ গিয়ার হ্রাসঃ ওয়ার্ম গিয়ারগুলি উচ্চ গিয়ার হ্রাস অনুপাত সরবরাহ করে, ইনপুট এবং আউটপুট শ্যাফ্টের মধ্যে উল্লেখযোগ্য গতি হ্রাসের অনুমতি দেয়।এই তাদের অ্যাপ্লিকেশন যেখানে উচ্চ টর্ক এবং কম গতির আউটপুট প্রয়োজন জন্য উপযুক্ত করে তোলে.
কমপ্যাক্ট ডিজাইনঃ কৃমি গিয়ারগুলির কমপ্যাক্ট প্রকৃতি তাদের এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে যেখানে স্থান সীমিত। তাদের অক্ষীয় বিন্যাস অন্যান্য গিয়ার সিস্টেমের তুলনায় একটি ছোট পদচিহ্নের ফলস্বরূপ।
স্ব-লকিং বৈশিষ্ট্যঃ কৃমি গিয়ারগুলির একটি স্ব-লকিং বৈশিষ্ট্য রয়েছে, যার অর্থ কৃমি গিয়ারটি সহজেই কৃমিটিকে চালাতে পারে না।এই বৈশিষ্ট্যটি যেখানে অবস্থান বজায় রাখা বা ব্যাক ড্রাইভিং প্রতিরোধ করা প্রয়োজন অ্যাপ্লিকেশনগুলিতে কৃমি গিয়ার উপযোগী করে তোলে.
উচ্চ শক লোড প্রতিরোধেরঃ কৃমি গিয়ারগুলি কৃমি এবং কৃমি গিয়ার দাঁতের মধ্যে বড় যোগাযোগের ক্ষেত্রের কারণে উচ্চ শক লোড পরিচালনা করতে সক্ষম।এটি তাদের ভারী দায়িত্ব অ্যাপ্লিকেশন জন্য উপযুক্ত করে তোলে.
