পণ্যের বিবরণ:
|
| মডেল: | SDE12 | গিয়ার অনুপাত: | 78:1 |
|---|---|---|---|
| রঙ: | কাস্টমাইজড | আবেদন: | পিভি ট্র্যাকিং সিস্টেম |
| উৎপত্তি স্থল: | চাংঝো, চীন | ওয়ারেন্টি সময়ের: | 5 বছর |
| সার্টিফিকেট: | ISO9001, CE | রক্ষণাবেক্ষণ: | বিনামূল্যে |
| বিশেষভাবে তুলে ধরা: | সিই স্লিউ ড্রাইভ গিয়ারবক্স,আইপি66 স্লিউ ড্রাইভ গিয়ারবক্স,এনক্লোজড হাউজিং স্লিউইং রিং ড্রাইভ |
||

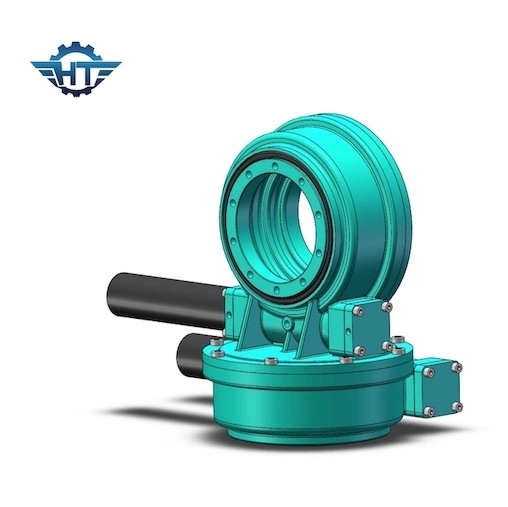

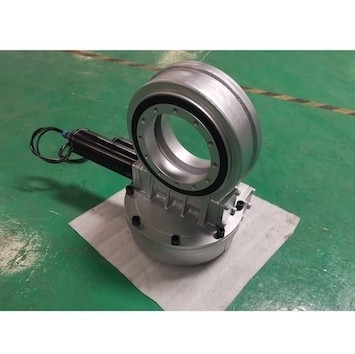

পিভি ট্র্যাকিং সিস্টেমের জন্য সিই যোগ্য IP66 সোলার ট্র্যাকার স্লিউ ড্রাইভ গিয়ারবক্স
স্লিউ ড্রাইভ গিয়ারবক্স বর্ণনা
আবদ্ধ হাউজিং slewing ড্রাইভ প্রধানত ধুলো-প্রমাণ, বৃষ্টি-প্রমাণ এবং বিরোধী-জারা উপলক্ষ জন্য উচ্চ প্রয়োজনের জন্য অপেক্ষাকৃত উচ্চ অবস্থার জন্য প্রযোজ্য.Presion গ্রেড IP66.
ব্র্যান্ড নাম: Hangtuo
মডেল নম্বর: SDE12A-78MHD-24RC-REV.A
উপাদান: 42CrMo, QT
সার্টিফিকেট: সিই, ISO9001
ওয়ারেন্টি: 5 বছর
ডিউটি সাইকেল: 30 বছর
প্যাকিং: পাতলা পাতলা কাঠ প্যাকেজ
SDE মডেল Slewing ড্রাইভ কর্মক্ষমতা পরামিতি
| SDE মডেল পারফরমেন্স প্যারামিটার | ||||||||||||
| মডেল | রেট আউটপুট টর্ক (Nm) |
কাত টর্ক (kN.m) |
টর্ক ধরে রাখা (kN.m) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | অনুপাত | দক্ষতা |
যথার্থতা (ডিগ্রী) |
আইপি |
কাজ টেপ (℃) |
স্ব-লকিং | ওজন (কেজি) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 25 কেজি |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 34 কেজি |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 56 কেজি |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 92 কেজি |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 160 কেজি |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 224 কেজি |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 320 কেজি |
| 21" | 16000 | ৮৯ | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 492 কেজি |
| 25" | 21450 | 112 | ৮৯ | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | হ্যাঁ | 705 কেজি |
প্রশ্নোত্তর
কীভাবে একটি উপযুক্ত স্লিউ ড্রাইভ চয়ন করবেন
অনেক ধরণের স্লিউ ড্রাইভ রয়েছে, যা নিম্নলিখিত বিষয়গুলি বিবেচনায় নিয়ে নির্বাচন করা যেতে পারে।
1. বহন ক্ষমতা, দিক এবং কর্মক্ষমতা: slewing ড্রাইভ কম গতি এবং হালকা লোড জন্য উপযুক্ত
2. মঞ্জুরিপ্রাপ্ত গতি: বিভিন্ন ধরণের চালকের জন্য, সাধারণভাবে, ছোট ঘর্ষণ এবং কম গরম করার ক্ষমতা সহ বিয়ারিংগুলি উচ্চ গতির জন্য উপযুক্ত।নকশাটি ঘূর্ণমান ঘূর্ণায়মান বিয়ারিংগুলিকে তাদের চূড়ান্ত ঘূর্ণন গতির নীচের অবস্থার অধীনে কাজ করার জন্য প্রচেষ্টা করা উচিত।
3. অনমনীয়তা: যখন একাধিক ড্রাইভ ইউনিটের বিয়ারিংগুলি লোড বহন করে, তখন ভারবহন রিং এবং ঘূর্ণায়মান দেহের যোগাযোগের স্থানটি স্থিতিস্থাপক বিকৃতি তৈরি করে, বিকৃতির পরিমাণ লোডের সমানুপাতিক হয় এবং এর অনুপাত ভারবহনের দৃঢ়তার আকার নির্ধারণ করে।বিয়ারিং এর অনমনীয়তা সাধারণত বিয়ারিং এর প্রাক-টাইনিং দ্বারা উন্নত করা যেতে পারে।উপরন্তু, ভারবহন সমর্থন ডিজাইনে, বিয়ারিংগুলির সমন্বয় এবং বিন্যাস বিবেচনা করেও ভারবহন সমর্থন কঠোরতা উন্নত করতে পারে।
4. টিউনিং পারফরম্যান্স এবং ইনস্টলেশন ত্রুটি: বিয়ারিংটি কাজের অবস্থানে লোড হওয়ার পরে, উত্পাদন ত্রুটির কারণে দুর্বল ইনস্টলেশন এবং পজিশনিং হবে।এই সময়ে, খাদ মাছ ধরা এবং তাপ সম্প্রসারণ এবং অন্যান্য কারণে, ভারবহন অত্যধিক লোড সহ্য করে, যা তাড়াতাড়ি ক্ষতির কারণ হয়।স্বয়ংক্রিয় কেন্দ্রীভূত বিয়ারিংগুলি নিজেরাই ইনস্টলেশন ত্রুটির কারণে সৃষ্ট ত্রুটিগুলি কাটিয়ে উঠতে পারে এবং তাই এই জাতীয় ব্যবহারের জন্য উপযুক্ত।
5. Slew ড্রাইভ ইনস্টলেশন এবং disassembly: টেপারড রোলার বিয়ারিং, রোলার বিয়ারিং এবং টেপারড রোলার বিয়ারিং, ইত্যাদি, ভিতরের এবং বাইরের রিং এর অন্তর্গত, বিয়ারিং প্রকারগুলিকে আলাদা করা যেতে পারে (অর্থাৎ, তথাকথিত আলাদা করা বিয়ারিং), ইনস্টল করা এবং বিচ্ছিন্ন করা সহজ .
