পণ্যের বিবরণ:
|
| নেতিবাচক প্রতিক্রিয়া: | <০.১° | মিলেছে মোটর: | বৈদ্যুতিক মোটর |
|---|---|---|---|
| উপাদান: | ঢালাই লোহা | মডেল: | উল্লম্ব Slewing ড্রাইভ |
| মোটর প্রকার: | ব্রাশবিহীন মোটর | OEM পরিষেবা: | উপলব্ধ |
| যথার্থতা: | 0.1 ডিগ্রী | ট্রান্সমিশন দক্ষতা: | 40% |
| বিশেষভাবে তুলে ধরা: | ক্ষুদ্র কৃমি ড্রাইভ গিয়ারবক্স,অনুভূমিকভাবে মাউন্ট করা ওয়ার্ম ড্রাইভ গিয়ারবক্স,সোলার ট্র্যাকিং ওয়ার্ম ড্রাইভ গিয়ারবক্স |
||

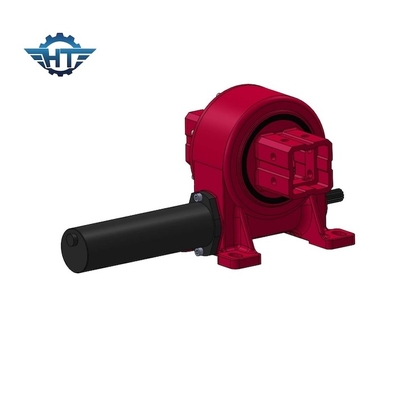

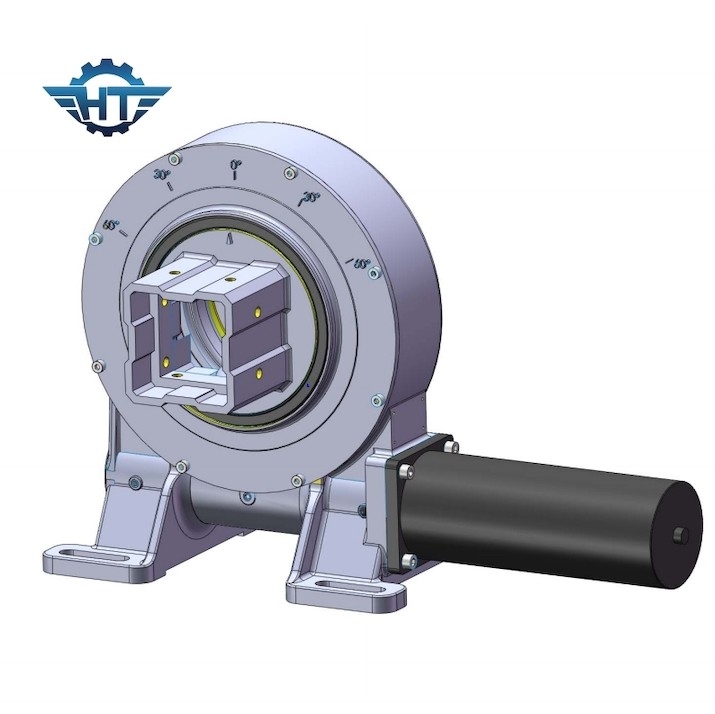

সৌর ট্র্যাকিং জন্য অনুভূমিক মাউন্ট ছোট কৃমি ড্রাইভ গিয়ারবক্স
গিয়ারবক্সের বর্ণনা
একটি স্লেভিং গিয়ারবক্স, যা একটি স্লেভিং ড্রাইভ বা স্লেভ নামেও পরিচিত, এটি বিভিন্ন অ্যাপ্লিকেশনগুলিতে ভারী লোড ঘোরানোর বা ঘোরানোর জন্য ব্যবহৃত একটি যান্ত্রিক ডিভাইস। এটি সাধারণত ক্রেন,এক্সক্যাভেটর, বায়ু টারবাইন, এবং সৌর ট্র্যাকিং সিস্টেম.
একটি স্পিনিং গিয়ারবক্সের প্রধান উদ্দেশ্য হ'ল নিয়ন্ত্রিত ঘূর্ণন এবং লোডের জন্য সমর্থন সরবরাহ করা। এটিতে বেশ কয়েকটি মূল উপাদান রয়েছে, যার মধ্যে রয়েছেঃ
হাউজিংঃ গিয়ারবক্সের অভ্যন্তরীণ উপাদানগুলির আবাসস্থল।
স্লিউ রিং: একটি বড়, বৃত্তাকার ভারবহন যা গিয়ারবক্সকে মসৃণভাবে ঘোরানোর অনুমতি দেয়। এটি ঘোরানোর সময় লোডকে সমর্থন এবং স্থিতিশীলতা সরবরাহ করে।
গিয়ার ট্রেনঃ গিয়ার ট্রেনটি একটি নির্দিষ্ট কনফিগারেশনে পছন্দসই ঘূর্ণন আউটপুট অর্জনের জন্য সাজানো গিয়ারগুলির একটি সেট নিয়ে গঠিত। এতে সাধারণত স্পার গিয়ার, হেলিকাল গিয়ার,বা কৃমি গিয়ার.
মোটর: মোটরটি ঘূর্ণন গিয়ারবক্সকে ঘোরানোর জন্য চালক শক্তি সরবরাহ করে। এটি একটি বৈদ্যুতিক মোটর, জলবাহী মোটর বা এমনকি একটি ম্যানুয়াল ক্র্যাঙ্ক হতে পারে, নির্দিষ্ট অ্যাপ্লিকেশনটির উপর নির্ভর করে।
আউটপুট শ্যাফ্টঃ আউটপুট শ্যাফ্টটি গিয়ার ট্রেনের সাথে সংযুক্ত এবং গিয়ারবক্সের হাউজিং থেকে প্রসারিত হয়। এটি ঘূর্ণন আন্দোলনকে লোডে স্থানান্তর করে, এটিকে ঘোরানোর অনুমতি দেয়।
VE মডেল স্লিং গিয়ারবক্স পারফরম্যান্স প্যারামিটার
| VE মডেল পারফরম্যান্স প্যারামিটার | ||||||||||||
| মডেল | নামমাত্র আউটপুট টর্ক (এন.এম.) | টর্চ (kN.m) | টার্নিং টর্চ (কেএন.এম) | অক্ষীয় চাপ (কেএন) | রেডিয়াল লোড (কেএন) | অনুপাত | কার্যকারিতা |
সঠিকতা (ডিগ্রি) |
আইপি | ওয়ার্কিং টেপ ((°C) | স্বয়ংক্রিয় লকিং | ওজন ((কেজি) |
| ৩" | 806 | 9 | 5 | 22 | 15 | 31:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ১২ কেজি |
| ৫" | 962 | 30 | 6 | 16 | 27 | 37:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ১৮ কেজি |
| ৭" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ৩২ কেজি |
| ৮" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ২৮ কেজি |
| ৯" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ৫২ কেজি |
| ১২" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ৬৫ কেজি |
| ১৪" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ৮৮ কেজি |
| ১৭" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ১৩৫ কেজি |
| ২১" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ১৯২ কেজি |
| ২৫" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ৪০% | ≤০15 | 66 | -৪০+৮০ | হ্যাঁ। | ২৫১ কেজি |
মূল বৈশিষ্ট্য
1. একটি সীমাহীন ঘূর্ণন কোণ এবং পরিসীমা
2. উচ্চ ক্ষমতা এবং টর্ক সম্ভব সবচেয়ে দক্ষ সংক্রমণ প্রদান
3. সম্পূর্ণরূপে বন্ধ এবং সিলিং হাউজিং কঠোর পরিবেশ প্রতিরোধ এবং নিরাপত্তা বৃদ্ধি
