পণ্যের বিবরণ:
|
| শব্দ স্তর: | ≤50dB | পণ্যের নাম: | সোলার ট্র্যাকার স্লিউ ড্রাইভ |
|---|---|---|---|
| কাঠামো: | কৃমি এবং গিয়ার | সুরক্ষা: | IP66 |
| ওজন: | 65 কেজি | গ্যারান্টি: | ৫ বছর |
| রেজোলিউশন: | 0.01° | মোটর: | ২৪ ভোল্ট |
| বিশেষভাবে তুলে ধরা: | ওয়ার্ম এবং গিয়ার সোলার স্লিভ ড্রাইভ,টর্ক কন্ট্রোল সোলার ট্র্যাকার ড্রাইভ,আইপি৬৬ সহ সোলার স্লো ড্রাইভ |
||

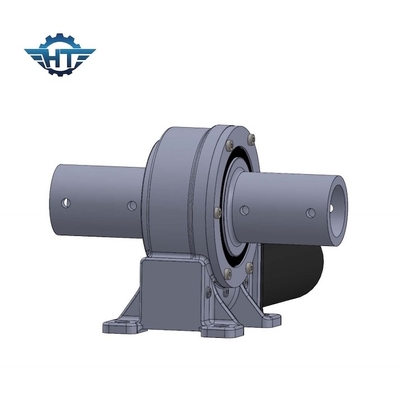

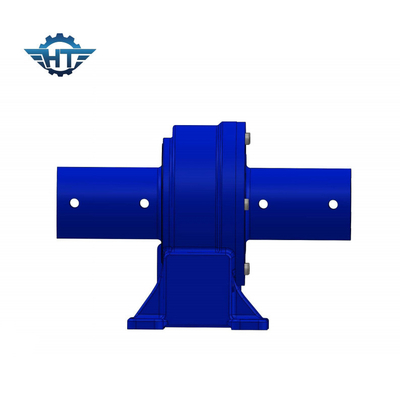

স্পিড এবং টর্ক কন্ট্রোল সোলার ট্র্যাকার আইপি 66 সুরক্ষা সহ স্লিভ ড্রাইভ
পণ্যের বর্ণনা
একটি স্লেভিং ড্রাইভ, যাকে স্লেভ ড্রাইভ বা স্লেভ লেয়ারিং ড্রাইভও বলা হয়, এটি একটি কেন্দ্রীয় অক্ষের চারপাশে একটি লোডের নিয়ন্ত্রিত ঘূর্ণন সক্ষম করতে বিভিন্ন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত একটি যান্ত্রিক উপাদান।এই ডিভাইসগুলি সাধারণত শিল্প যন্ত্রপাতিগুলিতে পাওয়া যায়, সৌর ট্র্যাকিং সিস্টেম, বায়ু টারবাইন, নির্মাণ সরঞ্জাম, এবং অন্যান্য অ্যাপ্লিকেশন যেখানে নিয়ন্ত্রিত এবং সুনির্দিষ্ট ঘূর্ণন প্রয়োজন।
এখানে একটি ঘূর্ণন ড্রাইভের মূল বৈশিষ্ট্য এবং উপাদানগুলির একটি বর্ণনা রয়েছেঃ
প্রধান হাউজিংঃ স্টিভিং ড্রাইভটি সাধারণত একটি শক্ত, কম্প্যাক্ট হাউজিং নিয়ে গঠিত যা সমস্ত অভ্যন্তরীণ উপাদান ধারণ করে।হাউজিং ভারী লোড এবং পরিবেশগত অবস্থার প্রতিরোধ করার জন্য ডিজাইন করা হয়.
কেন্দ্রীয় অক্ষঃ ঘূর্ণন ড্রাইভের কেন্দ্রে একটি কেন্দ্রীয় অক্ষ রয়েছে, যা প্রায়শই কৃমি গিয়ার হিসাবে উল্লেখ করা হয়, যা ঘূর্ণন আন্দোলনের জন্য পিভট পয়েন্ট হিসাবে কাজ করে।
গিয়ার মেকানিজমঃ গিয়ার ড্রাইভের প্রাথমিক কাজ হল ঘূর্ণন গতিকে কৌণিক গতিতে রূপান্তর করা। এটি একটি গিয়ার মেশিনের মাধ্যমে অর্জন করা হয়,সাধারণত একটি কৃমি স্ক্রু এবং একটি রিং গিয়ার নিয়ে গঠিত. কৃমি স্ক্রু রিং গিয়ার উপর দাঁত সঙ্গে জড়িত, নিয়ন্ত্রিত ঘূর্ণন অনুমতি দেয়।
ড্রাইভ মোটরঃ ঘূর্ণন ড্রাইভের ঘূর্ণন নিয়ন্ত্রণ করতে, একটি বাহ্যিক ড্রাইভ মোটর সাধারণত সংযুক্ত করা হয়। মোটরটি লোডটি ঘোরানোর জন্য প্রয়োজনীয় টর্ক এবং শক্তি সরবরাহ করে।
বিয়ারিং: উচ্চমানের বিয়ারিং একটি স্পিনিং ড্রাইভের গুরুত্বপূর্ণ উপাদান। তারা সমর্থন প্রদান করে এবং ঘর্ষণ হ্রাস করে, মসৃণ এবং দক্ষ ঘূর্ণন সক্ষম করে।উন্নত স্থিতিশীলতার জন্য কিছু স্লুইং ড্রাইভগুলিতে একাধিক সারির বিয়ারিং রয়েছে.
সিলিং এবং তৈলাক্তকরণঃ অভ্যন্তরীণ উপাদানগুলিকে ধুলো, ময়লা এবং আর্দ্রতা থেকে রক্ষা করার জন্য, স্পিনিং ড্রাইভগুলি সিলিং এবং গ্যাসকেট দিয়ে সজ্জিত।পরিধান কমাতে এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করতে সঠিক তৈলাক্তকরণ অপরিহার্য.
মাউন্টিং ফ্ল্যাঞ্জঃ অ্যাপ্লিকেশনটির উপর নির্ভর করে, ঘূর্ণন ড্রাইভকে আশেপাশের কাঠামোর সাথে সুরক্ষিতভাবে সংযুক্ত করার জন্য একটি মাউন্টিং ফ্ল্যাঞ্জ অন্তর্ভুক্ত করা যেতে পারে।
আউটপুট গিয়ারঃ কিছু স্লেভিং ড্রাইভের একটি আউটপুট গিয়ার রয়েছে, যা ঘোরানো দরকার এমন লোডের সাথে সংযুক্ত। এই গিয়ারটি অ্যাপ্লিকেশনটির নির্দিষ্ট প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেওয়া যেতে পারে।
স্লিভিং ড্রাইভগুলি ভারী বোঝা পরিচালনা করতে এবং ঘূর্ণনের উপর সুনির্দিষ্ট নিয়ন্ত্রণ সরবরাহ করার জন্য ডিজাইন করা হয়েছে, যা তাদের বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে যা নিয়ন্ত্রিত গতির প্রয়োজন। তাদের বহুমুখিতা, স্থায়িত্ব,এবং উভয় অক্ষীয় এবং রেডিয়াল লোড সমর্থন করার ক্ষমতা তাদের নির্মাণের মতো শিল্পে মূল্যবান উপাদান করে তোলে, পুনর্নবীকরণযোগ্য শক্তি, এবং উত্পাদন।
প্রযুক্তিগত পরামিতি
|
মডেল |
নামমাত্র আউটপুট টর্ক (এন.এম.) |
টর্চ (kN.m) |
টার্নিং টর্চ (কেএন.এম) |
অক্ষীয় চাপ (কেএন) |
রেডিয়াল লোড (কেএন) |
অনুপাত |
কার্যকারিতা |
সঠিকতা (ডিগ্রি) |
আইপি |
ওয়ার্কিং টেপ ((°C) |
স্বয়ংক্রিয় লকিং |
ওজন (কেজি) |
|
৩" |
806 |
9 |
5 |
22 |
15 |
31:1 |
৪০% |
≤০15 |
66 |
-৪০+৮০ |
হ্যাঁ। |
১২ কেজি |
|
৫" |
962 |
30 |
6 |
16 |
27 |
37:1 |
৪০% |
≤০15 |
66 |
-৪০+৮০ |
হ্যাঁ। |
১৮ কেজি |
|
৭" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
৪০% |
≤০15 |
66 |
-৪০+৮০ |
হ্যাঁ। |
৩২ কেজি |
|
৮" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
৪০% |
≤০15 |
66 |
-৪০+৮০ |
হ্যাঁ। |
২৮ কেজি |
|
৯" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
৪০% |
≤০15 |
66 |
-৪০+৮০ |
হ্যাঁ। |
৫২ কেজি |
|
১২" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
৪০% |
≤০15 |
66 |
-৪০+৮০ |
হ্যাঁ। |
৬৫ কেজি |
|
১৪" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
৪০% |
≤০15 |
66 |
-৪০+৮০ |
হ্যাঁ। |
৮৮ কেজি |
|
১৭" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
৪০% |
≤০15 |
66 |
-৪০+৮০ |
হ্যাঁ। |
১৩৫ কেজি |
|
২১" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
৪০% |
≤০15 |
66 |
-৪০+৮০ |
হ্যাঁ। |
১৯২ কেজি |
|
২৫" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
৪০% |
≤০15 |
66 |
-৪০+৮০ |
হ্যাঁ। |
২৫১ কেজি |
অ্যাপ্লিকেশন
স্লেভিং ড্রাইভগুলি বিস্তৃত শিল্প এবং সরঞ্জামগুলিতে অ্যাপ্লিকেশনগুলি খুঁজে পায় যেখানে নিয়ন্ত্রিত ঘূর্ণন, সুনির্দিষ্ট অবস্থান এবং লোড বহন ক্ষমতা অপরিহার্য।এখানে কিছু সাধারণ অ্যাপ্লিকেশন ঘূর্ণন ড্রাইভ এর:
সোলার ট্র্যাকিং সিস্টেমঃ সোলার প্যানেল এবং প্যানেলগুলি সারা দিন ধরে সূর্যের দিকে পরিচালিত করতে স্লাইং ড্রাইভগুলি সোলার ট্র্যাকিং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়,সৌরশক্তি উৎপাদনের ক্ষেত্রে শক্তির সর্বোচ্চ ব্যবহার ও দক্ষতা বৃদ্ধি.
বায়ু টারবাইনঃ এগুলি বায়ু টারবাইনে ব্যবহার করা হয়, যাতে নাসেল এবং ব্লেডের দিকনির্দেশ নিয়ন্ত্রণ করা যায়,বায়ু টারবাইনকে বায়ু শক্তিকে দক্ষতার সাথে ব্যবহার করতে দেয়.
নির্মাণ সরঞ্জামঃ বুম, আর্ম, বা বালতি ঘূর্ণন সুনির্দিষ্ট নিয়ন্ত্রণ সক্ষম করার জন্য স্লেভিং ড্রাইভগুলি নির্মাণ যন্ত্রপাতি যেমন খননকারী, ক্রেন এবং কংক্রিট পাম্পগুলিতে ব্যবহৃত হয়।
কৃষি যন্ত্রপাতি: কৃষি যন্ত্রপাতি, যার মধ্যে রয়েছে ফসল কাটার যন্ত্র এবং সেচ ব্যবস্থা, প্রায়শই বিভিন্ন উপাদানগুলির চলাচল এবং অবস্থান নিয়ন্ত্রণের জন্য ঘূর্ণন ড্রাইভ ব্যবহার করে।
উপাদান হ্যান্ডলিং: কনভেয়র সিস্টেম, উপাদান লোডার এবং স্ট্যাকারগুলি কনভেয়র বেল্ট এবং অন্যান্য সরঞ্জামগুলির চলাচল এবং অবস্থান নিয়ন্ত্রণের জন্য স্পিনিং ড্রাইভ ব্যবহার করে।
ঘূর্ণন টেবিলঃ উত্পাদন এবং যন্ত্রপাতি অ্যাপ্লিকেশনগুলিতে, যন্ত্রপাতি প্রক্রিয়া চলাকালীন ওয়ার্কপিসের সুনির্দিষ্ট সূচক এবং অবস্থান সক্ষম করতে ঘূর্ণন টেবিলে ঘূর্ণন ড্রাইভ ব্যবহার করা হয়।
সামুদ্রিক এবং অফশোর সরঞ্জামঃ স্লিভিং ড্রাইভগুলি জাহাজের ক্রেন, অফশোর ড্রিলিং রিগ এবং জাহাজের অবস্থান নির্ধারণের সিস্টেমে সরঞ্জাম এবং লোডের ঘূর্ণন নিয়ন্ত্রণ করতে ব্যবহৃত হয়।
এয়ার ওয়ার্ক প্ল্যাটফর্মঃ লিফট প্ল্যাটফর্ম এবং বালতি ট্রাকগুলি কাজের প্ল্যাটফর্মের চলাচল এবং অবস্থান নিয়ন্ত্রণের জন্য ঘূর্ণন ড্রাইভ ব্যবহার করে, উচ্চতর অঞ্চলে অ্যাক্সেস সরবরাহ করে।
পুনর্নবীকরণযোগ্য শক্তিঃ বায়ু এবং সৌর প্রয়োগের পাশাপাশি, শক্তি-ধারণকারী ডিভাইসগুলির দিকনির্দেশনা নিয়ন্ত্রণের জন্য জোয়ার এবং তরঙ্গ শক্তি সিস্টেমে স্টিভিং ড্রাইভ ব্যবহার করা হয়।
স্যাটেলাইট ডিশঃ স্লাইভিং ড্রাইভগুলি কক্ষপথে থাকা স্যাটেলাইটগুলির সাথে যোগাযোগ বজায় রাখতে স্যাটেলাইট ডিশগুলির সুনির্দিষ্ট নির্দেশ এবং ট্র্যাকিং সক্ষম করে।
সম্প্রচার ও নজরদারিঃ এগুলি অ্যান্টেনা বা ক্যামেরার চলাচল নিয়ন্ত্রণের জন্য রেডিও এবং টেলিভিশন সম্প্রচার অ্যান্টেনা এবং নজরদারি ক্যামেরা সিস্টেমে ব্যবহৃত হয়।
স্বয়ংক্রিয় উত্পাদনঃ বিভিন্ন স্বয়ংক্রিয় উত্পাদন প্রক্রিয়াগুলিতে স্লাইং ড্রাইভগুলি একটি ভূমিকা পালন করে যেখানে সুনির্দিষ্ট ঘূর্ণন আন্দোলন এবং অবস্থান প্রয়োজন।
প্রতিরক্ষা ও মহাকাশঃ সামরিক ও মহাকাশ অ্যাপ্লিকেশনগুলিতে, এগুলি সরঞ্জামগুলির দিকনির্দেশ নিয়ন্ত্রণের জন্য রাডার সিস্টেম, ক্ষেপণাস্ত্র লঞ্চার এবং টেলিস্কোপগুলিতে ব্যবহৃত হয়।
বিনোদন শিল্পঃ বিনোদন পার্কের রাইডগুলিতে স্লিভিং ড্রাইভগুলি পাওয়া যায়, যার মধ্যে প্যারিস হুইল এবং থিম পার্কগুলিতে ঘোরানো প্ল্যাটফর্মগুলি অন্তর্ভুক্ত রয়েছে।
টেলিস্কোপ এবং পর্যবেক্ষণাগারঃ জ্যোতির্বিজ্ঞান পর্যবেক্ষণাগার এবং টেলিস্কোপগুলি স্বর্গীয় বস্তুগুলির সুনির্দিষ্ট অবস্থান এবং ট্র্যাকিংয়ের জন্য স্পিনিং ড্রাইভ ব্যবহার করে।
খনি এবং ক্যারিয়ারিং সরঞ্জামঃ ভারী খনির সরঞ্জাম যেমন বালতি-চাকা খননকারী এবং স্ট্যাকার-পুনরুদ্ধারকারী সরঞ্জামগুলিতে উপাদানগুলির চলাচল নিয়ন্ত্রণের জন্য স্লিং ড্রাইভগুলি ব্যবহার করা হয়।
These examples highlight the versatility of slewing drives and their importance in a wide range of industries and applications where rotational motion and precise control are crucial for efficient and safe operation.
সোলার ট্র্যাকার স্লিভ ড্রাইভ প্যাকেজিং এবং শিপিং
সোলার ট্র্যাকার স্লিভ ড্রাইভটি পরিবহনের সময় ক্ষতির হাত থেকে রক্ষা করার জন্য একটি নিরাপদ বাক্সে প্যাকেজ করা হয়।
তারপর বাক্সটি একটি বড় প্লাইউড বাক্সে জাহাজে পাঠানো হয়।
তারপর বাক্সটি টেপ করা হয় এবং শিপিংয়ের জন্য লেবেল করা হয়।
তারপর প্যাকেজটি গ্রাহকের ঠিকানায় পাঠানো হয়।
