পণ্যের বিবরণ:
|
| পণ্যের ধরন: | VE9 উল্লম্ব | আউটপুট টর্ক: | 7320 Nm |
|---|---|---|---|
| সঠিকতা: | 0.15° | অপারেটিং তাপমাত্রা: | -40℃ থেকে 120℃ |
| গ্যারান্টি: | ৫ বছর | গতি পরিসীমা: | 0.1-100rpm |
| সুরক্ষা স্তর: | IP66 | উপাদান: | ঢালাই লোহা |
| বিশেষভাবে তুলে ধরা: | 100 rpm সোলার স্লিভ ড্রাইভ,কম রক্ষণাবেক্ষণ সোলার ট্র্যাকার স্লিভ ড্রাইভ,উচ্চ নির্ভুলতার সাথে সোলার স্লিভ ড্রাইভ |
||

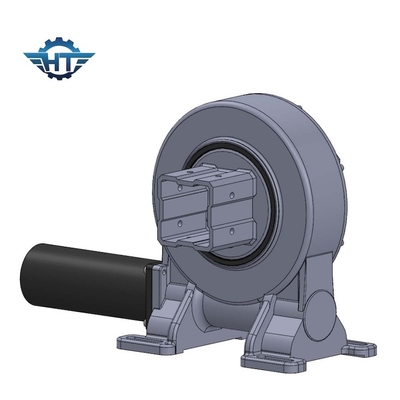

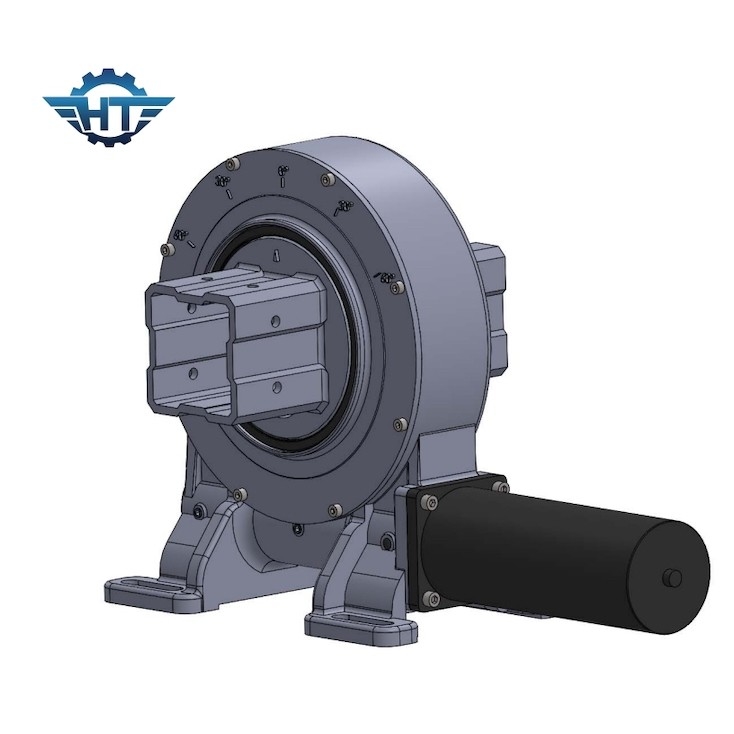

কম রক্ষণাবেক্ষণ সোলার ট্র্যাকার স্লিভ ড্রাইভ উচ্চ নির্ভুলতার সাথে
পণ্যের বর্ণনা
একটি স্লেভিং ড্রাইভ, যাকে স্লেভ ড্রাইভ বা স্লেভ লেয়ারিং ড্রাইভও বলা হয়, এটি একটি কেন্দ্রীয় অক্ষের চারপাশে একটি লোডের নিয়ন্ত্রিত ঘূর্ণন সক্ষম করতে বিভিন্ন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত একটি যান্ত্রিক উপাদান।এই ডিভাইসগুলি সাধারণত শিল্প যন্ত্রপাতিগুলিতে পাওয়া যায়, সৌর ট্র্যাকিং সিস্টেম, বায়ু টারবাইন, নির্মাণ সরঞ্জাম, এবং অন্যান্য অ্যাপ্লিকেশন যেখানে নিয়ন্ত্রিত এবং সুনির্দিষ্ট ঘূর্ণন প্রয়োজন।
নীচে একটি ঘূর্ণন ড্রাইভের কিছু মূল বৈশিষ্ট্য এবং উপাদান রয়েছেঃ
প্রধান হাউজিংঃ স্টিভিং ড্রাইভটি সাধারণত একটি শক্ত, কম্প্যাক্ট হাউজিং নিয়ে গঠিত যা সমস্ত অভ্যন্তরীণ উপাদান ধারণ করে।হাউজিং ভারী লোড এবং পরিবেশগত অবস্থার প্রতিরোধ করার জন্য ডিজাইন করা হয়.
কেন্দ্রীয় অক্ষঃ ঘূর্ণন ড্রাইভের কেন্দ্রে একটি কেন্দ্রীয় অক্ষ রয়েছে, যা প্রায়শই কৃমি গিয়ার হিসাবে উল্লেখ করা হয়, যা ঘূর্ণন আন্দোলনের জন্য পিভট পয়েন্ট হিসাবে কাজ করে।
গিয়ার মেকানিজমঃ গিয়ার ড্রাইভের প্রাথমিক কাজ হল ঘূর্ণন গতিকে কৌণিক গতিতে রূপান্তর করা। এটি একটি গিয়ার মেশিনের মাধ্যমে অর্জন করা হয়,সাধারণত একটি কৃমি স্ক্রু এবং একটি রিং গিয়ার নিয়ে গঠিত. কৃমি স্ক্রু রিং গিয়ার উপর দাঁত সঙ্গে জড়িত, নিয়ন্ত্রিত ঘূর্ণন অনুমতি দেয়।
ড্রাইভ মোটরঃ ঘূর্ণন ড্রাইভের ঘূর্ণন নিয়ন্ত্রণ করতে, একটি বাহ্যিক ড্রাইভ মোটর সাধারণত সংযুক্ত করা হয়। মোটরটি লোডটি ঘোরানোর জন্য প্রয়োজনীয় টর্ক এবং শক্তি সরবরাহ করে।
বিয়ারিং: উচ্চমানের বিয়ারিং একটি স্পিনিং ড্রাইভের গুরুত্বপূর্ণ উপাদান। তারা সমর্থন প্রদান করে এবং ঘর্ষণ হ্রাস করে, মসৃণ এবং দক্ষ ঘূর্ণন সক্ষম করে।উন্নত স্থিতিশীলতার জন্য কিছু স্লুইং ড্রাইভগুলিতে একাধিক সারির বিয়ারিং রয়েছে.
সিলিং এবং তৈলাক্তকরণঃ অভ্যন্তরীণ উপাদানগুলিকে ধুলো, ময়লা এবং আর্দ্রতা থেকে রক্ষা করার জন্য, স্পিনিং ড্রাইভগুলি সিলিং এবং গ্যাসকেট দিয়ে সজ্জিত।পরিধান কমাতে এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করতে সঠিক তৈলাক্তকরণ অপরিহার্য.
মাউন্টিং ফ্ল্যাঞ্জঃ অ্যাপ্লিকেশনটির উপর নির্ভর করে, ঘূর্ণন ড্রাইভকে আশেপাশের কাঠামোর সাথে সুরক্ষিতভাবে সংযুক্ত করার জন্য একটি মাউন্টিং ফ্ল্যাঞ্জ অন্তর্ভুক্ত করা যেতে পারে।
আউটপুট গিয়ারঃ কিছু স্লেভিং ড্রাইভের একটি আউটপুট গিয়ার রয়েছে, যা ঘোরানো দরকার এমন লোডের সাথে সংযুক্ত। এই গিয়ারটি অ্যাপ্লিকেশনটির নির্দিষ্ট প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেওয়া যেতে পারে।
স্লিভিং ড্রাইভগুলি ভারী বোঝা পরিচালনা করতে এবং ঘূর্ণনের উপর সুনির্দিষ্ট নিয়ন্ত্রণ সরবরাহ করার জন্য ডিজাইন করা হয়েছে, যা তাদের বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে যা নিয়ন্ত্রিত গতির প্রয়োজন। তাদের বহুমুখিতা, স্থায়িত্ব,এবং উভয় অক্ষীয় এবং রেডিয়াল লোড সমর্থন করার ক্ষমতা তাদের নির্মাণের মতো শিল্পে মূল্যবান উপাদান করে তোলে, পুনর্নবীকরণযোগ্য শক্তি, এবং উত্পাদন।
বৈশিষ্ট্য
স্লিভিং ড্রাইভের সংক্ষিপ্ত বিবরণ
একটি স্লেভিং ড্রাইভ, যাকে স্লেভ ড্রাইভ বা স্লেভ লেয়ারিং ড্রাইভও বলা হয়, এটি একটি কেন্দ্রীয় অক্ষের চারপাশে একটি লোডের নিয়ন্ত্রিত ঘূর্ণন সক্ষম করতে বিভিন্ন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত একটি যান্ত্রিক উপাদান।এগুলি সাধারণত শিল্প যন্ত্রপাতিতে পাওয়া যায়, সৌর ট্র্যাকিং সিস্টেম, বায়ু টারবাইন, নির্মাণ সরঞ্জাম, এবং অন্যান্য অ্যাপ্লিকেশন যেখানে নিয়ন্ত্রিত এবং সুনির্দিষ্ট ঘূর্ণন প্রয়োজন।এখানে একটি ঘূর্ণন ড্রাইভের মূল বৈশিষ্ট্য এবং উপাদানগুলির একটি বিবরণ রয়েছে:
প্রধান আবাসন
স্লেভিং ড্রাইভটি সাধারণত একটি শক্ত, কম্প্যাক্ট হাউজিং নিয়ে গঠিত যা সমস্ত অভ্যন্তরীণ উপাদান ধারণ করে। হাউজিংটি ভারী বোঝা এবং পরিবেশের অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে।
কেন্দ্রীয় অক্ষ
ঘূর্ণন ড্রাইভের কেন্দ্রস্থলে একটি কেন্দ্রীয় অক্ষ রয়েছে, যা প্রায়শই কৃমি গিয়ার হিসাবে উল্লেখ করা হয়, যা ঘূর্ণন আন্দোলনের জন্য পিভট পয়েন্ট হিসাবে কাজ করে।
গিয়ার মেকানিজম
স্টিভিং ড্রাইভের প্রাথমিক ফাংশন হল ঘূর্ণন গতিকে কৌণিক গতিতে রূপান্তর করা। এটি একটি গিয়ার মেশিনের মাধ্যমে অর্জন করা হয়, সাধারণত একটি কৃমি স্ক্রু এবং একটি রিং গিয়ার নিয়ে গঠিত।কৃমি স্ক্রু রিং গিয়ার উপর দাঁত সঙ্গে জড়িত, নিয়ন্ত্রিত ঘূর্ণন অনুমতি দেয়।
ড্রাইভ মোটর
ঘূর্ণন ড্রাইভের ঘূর্ণন নিয়ন্ত্রণের জন্য, একটি বাহ্যিক ড্রাইভ মোটর সাধারণত সংযুক্ত করা হয়। মোটরটি লোডটি ঘোরানোর জন্য প্রয়োজনীয় টর্ক এবং শক্তি সরবরাহ করে।
লেয়ারিং
উচ্চমানের বিয়ারিংগুলি একটি স্পিনিং ড্রাইভের গুরুত্বপূর্ণ উপাদান। তারা সমর্থন প্রদান করে এবং ঘর্ষণ হ্রাস করে, মসৃণ এবং দক্ষ ঘূর্ণন সক্ষম করে।উন্নত স্থিতিশীলতার জন্য কিছু স্লুইং ড্রাইভগুলিতে একাধিক সারির বিয়ারিং রয়েছে.
সিলিং এবং তৈলাক্তকরণ
অভ্যন্তরীণ উপাদানগুলিকে ধুলো, ময়লা এবং আর্দ্রতা থেকে রক্ষা করার জন্য, স্পিনিং ড্রাইভগুলি সিল এবং গ্যাসকেট দিয়ে সজ্জিত। সঠিক তৈলাক্তকরণ পরিধান হ্রাস এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করার জন্য অপরিহার্য।
মাউন্টিং ফ্ল্যাঞ্জ
অ্যাপ্লিকেশনের উপর নির্ভর করে, ঘূর্ণন ড্রাইভকে আশেপাশের কাঠামোর সাথে সুরক্ষিতভাবে সংযুক্ত করার জন্য একটি মাউন্ট ফ্ল্যাঞ্জ অন্তর্ভুক্ত করা যেতে পারে।
আউটপুট গিয়ার
কিছু স্লেভিং ড্রাইভের একটি আউটপুট গিয়ার রয়েছে, যা ঘোরানো দরকার এমন লোডের সাথে সংযুক্ত থাকে। এই গিয়ারটি অ্যাপ্লিকেশনটির নির্দিষ্ট প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেওয়া যায়।
স্লিভিং ড্রাইভগুলি ভারী বোঝা পরিচালনা করতে এবং ঘূর্ণনের উপর সুনির্দিষ্ট নিয়ন্ত্রণ সরবরাহ করার জন্য ডিজাইন করা হয়েছে, যা তাদের বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে যা নিয়ন্ত্রিত গতির প্রয়োজন। তাদের বহুমুখিতা, স্থায়িত্ব,এবং উভয় অক্ষীয় এবং রেডিয়াল লোড সমর্থন করার ক্ষমতা তাদের নির্মাণের মতো শিল্পে মূল্যবান উপাদান করে তোলে, পুনর্নবীকরণযোগ্য শক্তি, এবং উত্পাদন।
প্রযুক্তিগত পরামিতি
প্ল্যানেটারি গিয়ার রিডাক্টরগুলির বিভিন্ন আকারের অনুপাত এবং টর্চ
আমাদের গ্রহীয় গিয়ার হ্রাসকারীগুলি আপনার অ্যাপ্লিকেশনটির জন্য বিভিন্ন টর্ক এবং অনুপাতের প্রয়োজনীয়তা সরবরাহ করতে পারে। এই পণ্যগুলি 40% দক্ষতার সাথে অত্যন্ত দক্ষ এবং নির্ভুলতার হার 0 পর্যন্ত পৌঁছেছে।১৫০ বা তার কম.
এই হ্রাসকারীদের জন্য কাজের তাপমাত্রা -40 °C থেকে +120 °C পর্যন্ত, তারা স্ব-লকিং এবং আইপি গ্রেড 66 পর্যন্ত। অক্ষীয় লোড এবং রেডিয়াল লোড আপনার চাহিদা পূরণের জন্য পরিবর্তিত হতে পারে।
এখানে আমরা যে reducers অফার করছি তার কিছু উদাহরণ দেওয়া হল। মডেল, নামমাত্র আউটপুট টর্ক, ধরে রাখা টর্ক, কাত টর্ক, অক্ষীয় লোড, রেডিয়াল লোড, অনুপাত, দক্ষতা, নির্ভুলতা, আইপি,কাজের তাপমাত্রা, স্ব-লকিং এবং ওজন নিচের টেবিলে লেখা আছে।
প্রযুক্তিগত পরামিতি
|
মডেল |
নামমাত্র আউটপুট টর্ক (এন.এম.) |
টর্চ (kN.m) |
টার্নিং টর্চ (কেএন.এম) |
অক্ষীয় চাপ (কেএন) |
রেডিয়াল লোড (কেএন) |
অনুপাত |
কার্যকারিতা |
সঠিকতা (ডিগ্রি) |
আইপি |
ওয়ার্কিং টেপ ((°C) |
স্বয়ংক্রিয় লকিং |
ওজন (কেজি) |
|
৩" |
806 |
9 |
5 |
22 |
15 |
31:1 |
৪০% |
≤০15 |
66 |
-৪০+৮০ |
হ্যাঁ। |
১২ কেজি |
|
৫" |
962 |
30 |
6 |
16 |
27 |
37:1 |
৪০% |
≤০15 |
66 |
-৪০+৮০ |
হ্যাঁ। |
১৮ কেজি |
|
৭" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
৪০% |
≤০15 |
66 |
-৪০+৮০ |
হ্যাঁ। |
৩২ কেজি |
|
৮" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
৪০% |
≤০15 |
66 |
-৪০+৮০ |
হ্যাঁ। |
২৮ কেজি |
|
৯" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
৪০% |
≤০15 |
66 |
-৪০+৮০ |
হ্যাঁ। |
৫২ কেজি |
|
১২" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
৪০% |
≤০15 |
66 |
-৪০+৮০ |
হ্যাঁ। |
৬৫ কেজি |
|
১৪" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
৪০% |
≤০15 |
66 |
-৪০+৮০ |
হ্যাঁ। |
৮৮ কেজি |
|
১৭" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
৪০% |
≤০15 |
66 |
-৪০+৮০ |
হ্যাঁ। |
১৩৫ কেজি |
|
২১" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
৪০% |
≤০15 |
66 |
-৪০+৮০ |
হ্যাঁ। |
১৯২ কেজি |
|
২৫" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
৪০% |
≤০15 |
66 |
-৪০+৮০ |
হ্যাঁ। |
২৫১ কেজি |
অ্যাপ্লিকেশন
স্লেভিং ড্রাইভগুলি বিভিন্ন শিল্প এবং সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়, যেখানে নিয়ন্ত্রিত ঘূর্ণন, সুনির্দিষ্ট অবস্থান এবং লোড বহন ক্ষমতা অপরিহার্য।তারা সৌর প্যানেল এবং প্যানেলগুলিকে সূর্যের দিকে পরিচালিত করার জন্য সৌর ট্র্যাকিং সিস্টেমে গুরুত্বপূর্ণ অ্যাপ্লিকেশন খুঁজে পায়বায়ু টারবাইনগুলিতে গ্যাসেল এবং ব্লেডগুলির দিকনির্দেশ নিয়ন্ত্রণের জন্য; নির্মাণ যন্ত্রপাতি যেমন খননকারী, ক্রেন এবং কংক্রিট পাম্প; কৃষি সরঞ্জাম,যেমনঃ ফসল কাটার যন্ত্র এবং সেচ ব্যবস্থা; কনভেয়র সিস্টেম, উপাদান লোডার এবং স্ট্যাকার; উত্পাদন এবং যন্ত্রপাতি প্রক্রিয়ায় ঘোরানো টেবিল; জাহাজের ক্রেন, অফশোর ড্রিলিং প্ল্যাটফর্ম সহ সামুদ্রিক এবং অফশোর সরঞ্জাম,এবং জাহাজের পজিশনিং সিস্টেম; উচ্চতর এলাকায় প্রবেশের জন্য লিফট প্ল্যাটফর্ম এবং বালতি ট্রাক; জলবায়ু এবং তরঙ্গ শক্তি উভয় সিস্টেমে; স্যাটেলাইট প্যানেল;রেডিও এবং টেলিভিশন সম্প্রচার অ্যান্টেনা এবং নজরদারি ক্যামেরা সিস্টেম; স্বয়ংক্রিয় উত্পাদন প্রক্রিয়া; রাডার, ক্ষেপণাস্ত্র লঞ্চার এবং টেলিস্কোপ সহ সামরিক অ্যাপ্লিকেশন; বিনোদন পার্কের যাত্রা, যেমন প্যারিস হুইল এবং ঘোরানো প্ল্যাটফর্ম; এবং অবশেষে,জ্যোতির্বিজ্ঞান পর্যবেক্ষক এবং টেলিস্কোপ, সেইসাথে ভারী খনি এবং পাথর সরঞ্জাম।
এই উদাহরণগুলি এই ড্রাইভগুলি কতটা বহুমুখী তা স্পষ্ট করে তোলে, এবং সমস্ত শিল্প এবং অ্যাপ্লিকেশনগুলিতে তারা কতটা প্রয়োজনীয় যা সুনির্দিষ্ট ঘূর্ণন এবং নিয়ন্ত্রণের প্রয়োজন,মেশিনের দক্ষ ও নিরাপদ অপারেশনের জন্য.
