পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | SE1 |
|---|---|---|---|
| গিয়ার অনুপাত: | 31:1 | দক্ষতা: | 40% |
| রঙ: | অনুরোধ হিসাবে | আবেদন: | স্বয়ংক্রিয় সোলার ট্র্যাকিং সিস্টেম |
| উৎপত্তি স্থল: | চাংঝো, চীন | ড্রাইভার: | 12/24VDC মোটর |
| সনদপত্র: | ISO9001, CE | স্ব-লক: | হ্যাঁ |
| বিশেষভাবে তুলে ধরা: | ছোট গিয়ার মোটর স্লিউ ড্রাইভ গিয়ারবক্স,SE1 সোলার স্লিউ ড্রাইভ গিয়ারবক্স,50 মিলিয়ন সোলার স্লিউ ড্রাইভ গিয়ারবক্স |
||

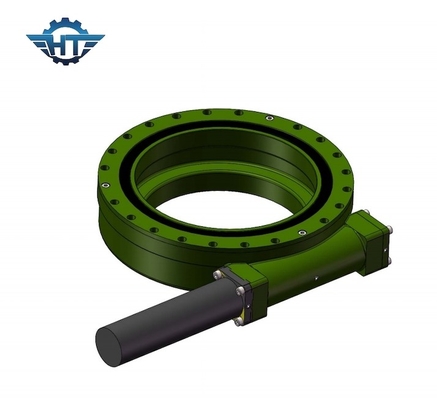

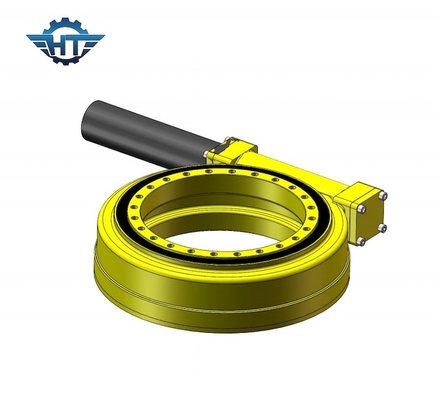

স্বয়ংক্রিয় সোলার ট্র্যাকিং সিস্টেমের জন্য ছোট গিয়ার মোটর সহ SE1 স্লিউ ড্রাইভ গিয়ারবক্স
SE1 স্লিউ ড্রাইভ বর্ণনা
স্লুইং ড্রাইভের জন্য, যাকে সাধারণত স্লিউইং বিয়ারিং বা স্লিউইং রিং বলা হয়, এতে ওয়ার্ম, গিয়ার, হাউজিং, এন্ড ক্যাপ, টপ প্লেট, মোটর এবং অন্যান্য উপাদান থাকে।যেহেতু মূল উপাদানগুলি কৃমি এবং গিয়ার, তাই তারা একই সময়ে অক্ষীয় বাহিনী, রেডিয়াল বাহিনী এবং উল্টে যাওয়ার মুহুর্তগুলি সহ্য করতে পারে।ঐতিহ্যগত ঘূর্ণমান পণ্যের সাথে তুলনা করে, নতুন স্লিউইং ড্রাইভ ইনস্টল, রক্ষণাবেক্ষণ এবং ইনস্টল করার জন্য সুবিধাজনক।পিভি সোলার ট্র্যাকিং সিস্টেম, সিপিভি, সিএসপি এবং ট্রাক ক্রেন, লিফট, টার্নটেবল, পোর্ট যন্ত্রপাতি, যানবাহন, ছোট বায়ু শক্তি সিস্টেম এবং স্যাটেলাইট অ্যান্টেনা সহ বিল্ডিং অ্যাপ্লিকেশনগুলিতে স্লিউইং ড্রাইভগুলি ব্যাপকভাবে ব্যবহৃত হয়।PV, CPV এবং CSP (থার্মাল পাওয়ার, টাওয়ার, ফ্রেসনেল, হেলিওস্ট্যাট) ট্র্যাকিং ক্ষেত্রগুলিতে নিয়মিত এবং সুনির্দিষ্ট উভয় ট্র্যাকিং প্রয়োজনীয়তা মেটাতে 60 টিরও বেশি মডেল সহ 1" থেকে 25" পর্যন্ত 11টি বিভিন্ন আকার উপলব্ধ রয়েছে৷
SE সিরিজের কর্মক্ষমতা পরামিতি
| মডেল | অনুপাত | রেট আউটপুট টর্ক | টিল্টিং টর্ক | জিভ ধরে | অক্ষীয় লোড | রেডিয়াল লোড | দক্ষতা | যথার্থতা | স্ব-লকিং | ওজন |
| Nm | Nm | Nm | kN | kN | ডিগ্রী | হ্যাঁ | কেজি | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | হ্যাঁ | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | হ্যাঁ | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | হ্যাঁ | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | হ্যাঁ | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | হ্যাঁ | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | হ্যাঁ | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | হ্যাঁ | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | হ্যাঁ | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | হ্যাঁ | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | হ্যাঁ | 182 |
স্থাপন
SE1 স্লিউইং ড্রাইভগুলি উল্লম্ব এবং অনুভূমিকভাবে উভয়ই ইনস্টল করা যেতে পারে।
ভাল সুরক্ষার জন্য সৌর বা মেশিনারি অ্যাপ্লিকেশনগুলিতে স্লিউইং ড্রাইভগুলিকে অনুভূমিকভাবে উপরে মাউন্ট করার পরামর্শ দেওয়া হয়।প্রয়োজন হলে, এটি উল্লম্বভাবে মাউন্ট করা যেতে পারে, তবে অতিরিক্ত সমর্থক প্রয়োজন।
অ্যাপ্লিকেশন
সোলার ট্র্যাকার, উইন্ড টারবাইন, স্যাটেলাইট এবং রাডার ডিশ, ট্রাক ক্রেন, ম্যান লিফট, ইউটিলিটি ইকুইপমেন্ট, হাইড্রোলিক ইকুইপমেন্ট অ্যাটাচমেন্ট, অয়েল টুল ইকুইপমেন্ট, টায়ার হ্যান্ডলার, ডিগার এস, এবং স্বয়ংচালিত লিফট।
