পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | SE17" |
|---|---|---|---|
| গিয়ার অনুপাত: | 102:1 | রেট আউটপুট টর্ক: | 9450Nm |
| টিল্টিং টর্ক: | 203kNm | দক্ষতা: | 40% |
| রঙ: | RAL 9006 বা অনুরোধ হিসাবে | ধারণ ক্ষমতা: | উচ্চ |
| বিশেষভাবে তুলে ধরা: | SE17 Slew Drive Gearbox,Solar Tracker Gearbox Slew Drive,203 kNm সোলার ট্র্যাকার স্লিউ ড্রাইভ |
||

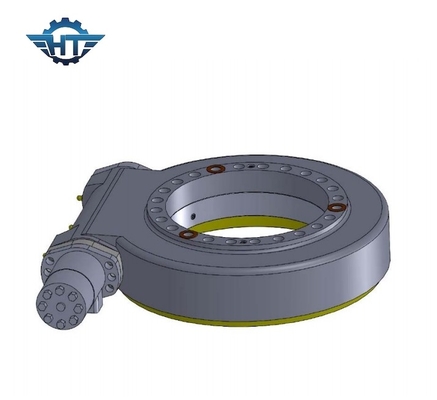

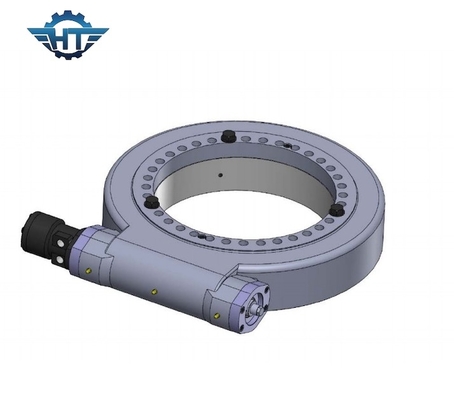

মিস্ট ক্যানন ট্রাকের জন্য 380 সার্ভো মোটর সহ SE17 স্লিউ ড্রাইভ গিয়ারবক্স
Azimuth ঘোরান Slewing ড্রাইভ বিবরণ
রেটেড আউটপুট টর্ক: 9.45 kN.m
টিল্টিং মোমেন্ট টর্ক: 203 kN.m
অক্ষীয় লোড: 980kN
রেডিয়াল লোড: 390kN
হোল্ডিং টর্ক: 53kN.m
গিয়ার অনুপাত:102:1
ট্র্যাকিং যথার্থতা: ≤0.15
স্ব-লকিং গিয়ার: হ্যাঁ
ওজন: 85 কেজি
SE Slewing ড্রাইভের পরামিতি
| টাইপ | ৩'' | 5'' | 7'' | 9'' | 12'' | 14'' | 17'' | 21'' | 25'' |
| রেট আউটপুট টর্ক/kN.m | 0.3 | 0.6 | 1.75 | 4.3 | 5.6 | 6.75 | 9.46 | 16 | 21.45 |
| কাত মোমেন্ট টর্ক/kN.m | 1.5 | 6 | 10.5 | 49.9 | 54.4 | 135 | 203 | 271 | 346 |
| অক্ষীয় লোড/কেএন | 30 | 68 | 132 | 340 | 480 | 680 | 980 | 1600 | 2400 |
| রেডিয়াল লোড/কেএন | 15 | 27 | 58 | 130 | 190 | 230 | 390 | 640 | 950 |
| গিয়ার অনুপাত | 31:1 | 37:1 | 57:1 | 61:1 | 78:1 | 85:1 | 102:1 | 125:1 | 150:1 |
| স্ব-লকিং | হ্যাঁ | হ্যাঁ | হ্যাঁ | হ্যাঁ | হ্যাঁ | হ্যাঁ | হ্যাঁ | হ্যাঁ | হ্যাঁ |
| ওজন (কেজি | 7 | 14 | 23 | 44 | 51 | 62 | 85 | 141 | 182 |
| উপযুক্ত প্যানেল এলাকা/m2 | 3-5 | 6-9 | 10-17 | 18-30 | 31-45 | 46-60 | 61-95 | 96-120 | 120-165 |
Changzhou Hangtuo Machinary Co., Ltd হল একটি পেশাদার প্রস্তুতকারক এবং স্লিউইং বিয়ারিং/স্লিউইং রিং/স্লিউ সার্কেল, স্লিউইং ড্রাইভ/স্লিউ ড্রাইভের রপ্তানিকারক, যা মূলত পোর্ট যন্ত্রপাতি, খনির যন্ত্রপাতি, ওয়েল্ডিং যন্ত্রপাতি, নির্মাণ যানবাহন, মডুলার যানবাহন, একক ক্ষেত্রে প্রয়োগ করা হয়। বা দ্বৈত অক্ষ সৌর ট্র্যাকিং সিস্টেম, এবং ছোট বায়ু শক্তি সিস্টেম ইত্যাদি
Slewing ড্রাইভ সুবিধা
1. শক্তিশালী উল্টে দেওয়ার মুহূর্ত
2. এনভেলপিং ওয়ার্ম ড্রাইভ গ্রহণ করুন
3. মাল্টি দাঁত যোগাযোগ, উচ্চ লোড ক্ষমতা
4. স্ব-লকিং ফাংশন
প্রশ্নোত্তর
1. কিভাবে নির্বাচন করবেন?
অনুগ্রহ করে প্রয়োজনীয় মোটরগুলির ব্যাসের আকার, প্রস্থ, ভোল্টেজ, শক্তি এবং নো-লোড গতি নির্দিষ্ট করুন।
2. আমি কি আগে থেকেই গুণমান এবং বাজার পরীক্ষা করার জন্য নমুনা নিতে পারি?
অবশ্যই, আমাদের গুণমান এবং পরিষেবা পরীক্ষা করার জন্য নমুনা নিতে স্বাগত জানাই।
3. নমুনা জন্য মোট খরচ কি?
মোট নমুনা খরচ = নমুনা খরচ + মালবাহী
আপনি উপযুক্ত গিয়ার মোটর নির্বাচন করার পরে আমরা আপনাকে সেরা শিপিং খরচ দেব
4. আপনি কিভাবে নমুনা জাহাজ না?
নমুনার পরিমাণ বড় নয়, আমরা ইউপিএস, টিএনটি বা ফেডেক্স দ্বারা জাহাজের নমুনাগুলিকে সমর্থন করি
5. আপনার সর্বনিম্ন অর্ডার পরিমাণ কি?
1 সেট
6. আপনার প্রসবের সময় কি?
আদর্শ নমুনার জন্য: 0 ~ 7 দিনের মধ্যে;ব্যাচ অর্ডারের জন্য: 25 ~ 45 দিনের মধ্যে।
