পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo, QT | গিয়ার অনুপাত: | 51:1 |
|---|---|---|---|
| রেট আউটপুট টর্ক: | 7320 Nm | জিভ ধরে: | 40 kNm |
| টিল্টিং টর্ক: | 8 kNm | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
| নেতিবাচক প্রতিক্রিয়া: | 0.1 ডিগ্রী | ঘূর্ণন প্রকার: | একক অক্ষ |
| বিশেষভাবে তুলে ধরা: | ওয়ার্ম গিয়ার স্লিউ ড্রাইভ গিয়ারবক্স,২৪ভি ফটোভোলটাইক ওয়ার্ম গিয়ার স্লিউ ড্রাইভ,আইপি ৬৬ ওয়ার্ম গিয়ার সোলার স্লিউ ড্রাইভ |
||

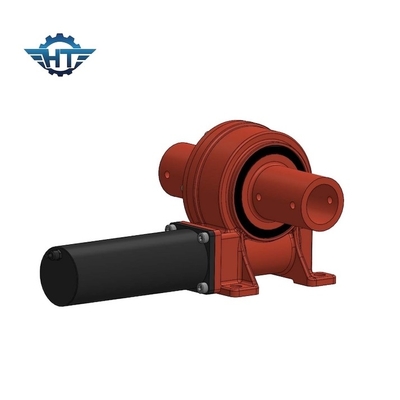

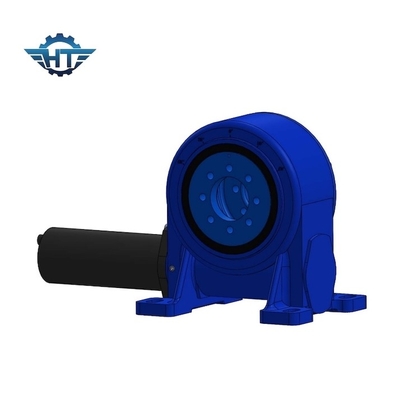

24V ফটোভোলটাইক সোলার ট্র্যাকিং সিস্টেমের জন্য IP66 ওয়ার্ম গিয়ার স্লিউ ড্রাইভ গিয়ারবক্স
ওয়ার্ম গিয়ার স্লিউইং ড্রাইভের বর্ণনা
একটি স্লুইং ড্রাইভ সাধারণত একটি স্লুইং রিং, ওয়ার্ম, কাস্টিং হাউজিং এবং বিয়ারিং এবং বোল্ট ইত্যাদির মতো স্ট্যান্ডার্ড উপাদানগুলির সমন্বয়ে গঠিত হয়৷ ফটোভোলটাইক পাওয়ার জেনারেশন সিস্টেমে ব্যবহার করার সময়, স্লুইং ড্রাইভটি সাধারণত ডিসি প্ল্যানেটারি স্পিড রিডুসার মোটর এবং এসি-র সাথে একত্রে ব্যবহৃত হয়। গতি হ্রাসকারী মোটর।ইঞ্জিনিয়ারিং সরঞ্জামগুলিতে ব্যবহৃত হওয়ার সময়, এটি নিয়মিতভাবে হাইড্রোলিক মোটরের সাথে পাওয়ার ড্রাইভিং সিস্টেম হিসাবে কাজ করার জন্য ব্যবহৃত হয়।
VE মডেল স্লুইং ড্রাইভের পরামিতি
| মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | ধারণ টর্ক (Nm) | অক্ষীয় লোড(kN) | রেডিয়াল লোড(kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | ৮৮ |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
একটি স্লিউইং ড্রাইভকে স্লিউইং গিয়ার ড্রাইভ বা স্লিউইং রিডুসার ইত্যাদিও বলা হয়। এটি সাধারণত সৌরবিদ্যুৎ ব্যবস্থা, বায়ু টারবাইন, স্যাটেলাইট সিস্টেম এবং ট্রাক ক্রেন, ম্যান লিফট ইত্যাদির মতো ইঞ্জিনিয়ারিং যন্ত্রপাতিতে ব্যবহৃত হয়। ট্র্যাকিং সিস্টেম।
যখন সৌর শক্তি শিল্পে একটি স্লুইং ড্রাইভ ব্যবহার করা হয়, ব্যবহারকারীদের সৌর প্যানেলের প্রকৃত ক্ষেত্র অনুযায়ী একটি আদর্শ বেছে নিতে হবে।বিস্তৃতভাবে বলতে গেলে, 3-5 m2 সোলার প্যানেল, 10-17 m2 সোলার প্যানেলের জন্য 7 ইঞ্চি, 18-30 m2-এর জন্য 9 ইঞ্চি, 31-45 m2-এর জন্য 12 ইঞ্চি, এবং 14-এর জন্য 3 ইঞ্চি স্লুইং ড্রাইভ সৌরবিদ্যুত সিস্টেমের জন্য উপযুক্ত। 46-60 m2 জন্য ইঞ্চি।এই আপনার রেফারেন্স জন্য প্রদান করা হয়.আরও সুনির্দিষ্ট এবং বিস্তারিত তথ্যের জন্য, অনুগ্রহ করে যোগাযোগ পৃষ্ঠায় আমাদের বিক্রয় ব্যক্তির সাথে নির্দ্বিধায় যোগাযোগ করুন।
পণ্যের সুবিধা
1) উচ্চতর আউটপুট টর্ক এবং হোল্ডিং লোড
2) শীর্ষ ট্র্যাকিং নির্ভুলতা
3) শক্তিশালী জারা প্রতিরোধের এবং কার্যকর sealing
4) স্ব-লকিং
আবেদন ক্ষেত্র
| বায়ু শক্তি ক্ষেত্র | ধাতব যন্ত্রপাতি |
| হালকা শিল্প | ভারী যন্ত্রপাতি |
| পোর্ট/মেরিন মেশিনার | সামরিক পণ্য। |
| নির্মাণ যন্ত্রপাতি খনির | ইস্পাত কাজের সরঞ্জাম |
| নিকাশী উদ্ভিদ | কৃষি যন্ত্রপাতি |
