পণ্যের বিবরণ:
|
| আবেদন: | সোলার ট্র্যাকার | উৎপত্তি স্থল: | চ্যাংঝো |
|---|---|---|---|
| ড্রাইভার: | প্ল্যানেটারি গিয়ার মোটর | সনদপত্র: | ISO9001, CE |
| স্থাপন: | অনুভূমিক | রক্ষণাবেক্ষণ: | বিনামূল্যে |
| রঙ: | অনুরোধ হিসাবে | নেতিবাচক প্রতিক্রিয়া: | 0.1 ডিগ্রী |
| বিশেষভাবে তুলে ধরা: | অনুভূমিক মাউন্ট করা সোলার ট্র্যাকার স্লিউ ড্রাইভ,24V ডিসি সোলার ট্র্যাকার স্লিউ ড্রাইভ,সোলার ট্র্যাকারস স্লিউ ড্রাইভ মোটর সহ |
||

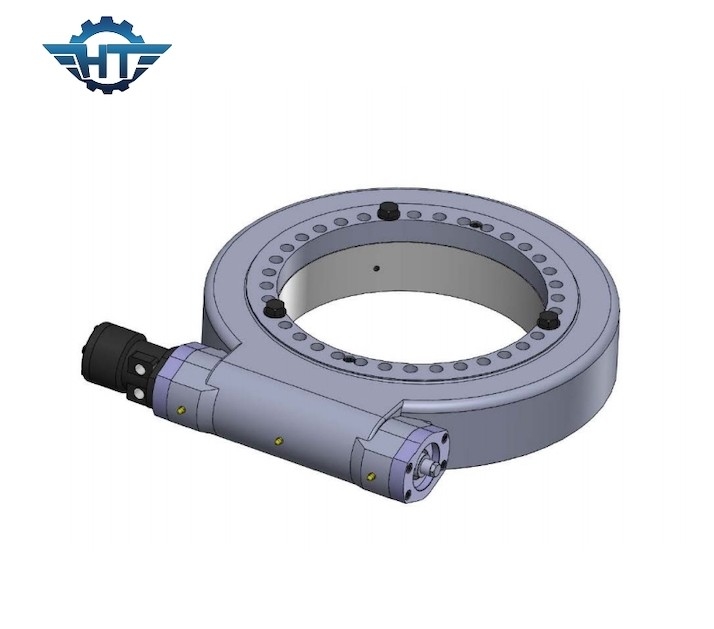

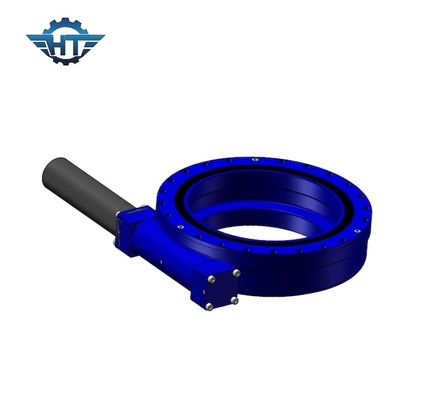

সৌর ট্র্যাকারের জন্য 24V DC মোটর সহ অনুভূমিক মাউন্ট করা স্লিউ ড্রাইভ গিয়ারবক্স
স্লিউ ড্রাইভ গিয়ারবক্সবর্ণনা
Slewing ড্রাইভ যেমন ঘের টাইপ, খোলা হাউজিং টাইপ, উল্লম্ব টাইপ, দ্বৈত অক্ষ টাইপ, উচ্চ নির্ভুলতা টাইপ, ওয়ার্ম ড্রাইভ টাইপ ইত্যাদি অনেক ধরনের আছে. slewing ড্রাইভ শক্তিশালী টিল্টিং মোমেন্ট টর্ক এবং স্ট্যাটিক স্ব-লকিং ফাংশন সহ slewing বিয়ারিং এর উপর ভিত্তি করে।অনেক দাঁত যোগাযোগ পৃষ্ঠ উচ্চ লোড ড্রাইভিং জন্য বিশেষভাবে ডিজাইন করা হয়েছে.
| মডেল: | SE5 | উৎপত্তি স্থল | চাংঝো, চীন |
| ব্র্যান্ড | হ্যাংটুও | টাইপ | ঘিরা |
| উপাদান | 42CrMo, 50Mn | আউটপুট টর্ক | 600 Nm |
| টিল্টিং মোমেন্ট টর্ক | 6 K Nm | জিভ ধরে | 9.2 K Nm |
| স্ট্যাটিক অক্ষীয় রেটিং | 68 KN | স্ট্যাটিক রেডিয়াল রেটিং | 27 কে.এন |
| গতিশীল অক্ষীয় রেটিং | 34 কে.এন | ডায়নামিক রেডিয়াল রেটিং | 14 কে.এন |
| গিয়ার অনুপাত | 37:1 | দক্ষতা | 40% |
slewing ড্রাইভ প্রস্তাবিত
| মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | ধারণ টর্ক (Nm) | অক্ষীয় লোড(kN) | রেডিয়াল লোড(kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | হ্যাঁ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | হ্যাঁ | 8 |
| ৫” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | হ্যাঁ | 12 |
| ৭” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | হ্যাঁ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | হ্যাঁ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | হ্যাঁ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | হ্যাঁ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | হ্যাঁ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | হ্যাঁ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | হ্যাঁ | 204 |
এসই স্লিউইং ড্রাইভের প্রধান সুবিধা
1. ঘূর্ণন 360 ডিগ্রী
2. বাম বা ডান দিক থেকে একটি ড্রাইভিং মোটরের সংযোগ
3. ইনস্টলেশনের সময়, গিয়ারিং ক্লিয়ারেন্স সামঞ্জস্য করার প্রয়োজন নেই;এটি ইতিমধ্যে কারখানার আগে প্রযোজক দ্বারা সেট করা হয়েছে
4. কারখানার আগে গ্রীস ভর্তি করা হয়েছিল
4. সহজ ইনস্টলেশন এবং কম রক্ষণাবেক্ষণ
5. যুক্তিযুক্ত স্থান ব্যবহার
6. গিয়ার স্ব-লক করা হয়;তাই একটি ব্রেক প্রয়োজন হয় না
7. শুরু এবং বন্ধ করার সহজ এবং সাবলীল পদ্ধতি
8. উচ্চ টিল্টিং টর্ক, অনুভূমিক ইনস্টলেশনের জন্য উপযুক্ত
