পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | ওয়ার্ম গিয়ার 7 ইঞ্চি |
|---|---|---|---|
| গিয়ার অনুপাত: | 51:1 | দক্ষতা: | 40% |
| সুনির্দিষ্ট: | ~0.1 ডিগ্রী | ড্রাইভার: | বৈদ্যুতিক/হাইড্রোলিক/সার্ভো |
| রঙ: | ধূসর রূপালী | উৎপত্তি স্থল: | চাংঝো, চীন |
| বিশেষভাবে তুলে ধরা: | আওয়ারগ্লাস ওয়ার্ম সোলার স্লিউ ড্রাইভ,7 ইঞ্চি সোলার স্লিউ ড্রাইভ,ছোট ব্যাকল্যাশ সোলার স্লিউ ড্রাইভ |
||

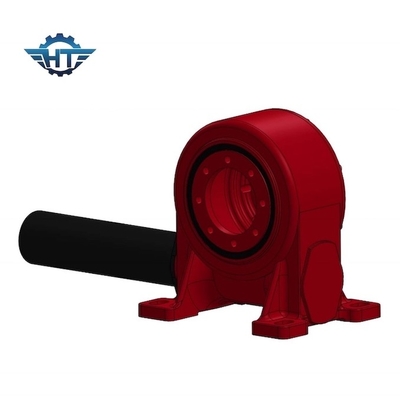

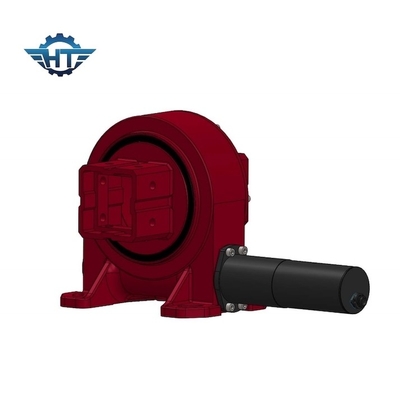

প্যারাবোলিক ট্রফ পাওয়ার স্টেশনের জন্য 7 ইঞ্চি আওয়ারগ্লাস ওয়ার্ম ছোট ব্যাকল্যাশ স্লিউ ড্রাইভ
ছোট ব্যাকল্যাশ ওয়ার্ম গিয়ার স্লিউইং ড্রাইভের বিবরণ
জিরো ব্যাকল্যাশ ওয়ার্ম গিয়ার স্লিউইং ড্রাইভগুলি মূলত সিএসপি অ্যাপ্লিকেশনে ব্যবহৃত হয় যেমন প্যারাবোলিক বা ট্রফ, এটি এক ধরণের তাপ কনডেন্সর সিস্টেম যা একটি নির্দিষ্ট রাসায়নিকের তাপকে শোষণ করতে পারে এবং তাপকে বিদ্যুতে স্থানান্তর করতে পারে।
ছোট ব্যাকল্যাশ ওয়ার্ম গিয়ার উল্লম্ব স্লিউইং ড্রাইভ ডেটাশিট
| মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | টর্ক ধরে রাখা (Nm) | অক্ষীয় লোড (kN) | রেডিয়াল লোড (kN) | দক্ষতা | নির্ভুলতা (°) | স্ব-লকিং | ওজন (কেজি) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | হ্যাঁ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | হ্যাঁ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | হ্যাঁ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | হ্যাঁ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | হ্যাঁ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | হ্যাঁ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | হ্যাঁ | ৮৮ |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | হ্যাঁ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | হ্যাঁ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | হ্যাঁ | 251 |
VE7 Slewing ড্রাইভ বিশেষ উল্লেখ
পণ্যের নাম: VE7
সাধারণ আউটপুট গতি: 0.03RPM
সাধারণ আউটপুট টর্ক: 7320 Nm
সর্বোচ্চ আউটপুট টর্ক: 10980 Nm
টিল্টিং মোমেন্ট টর্ক: 8 kN.m
হোল্ডিং টর্ক: 39 kN.m
স্ট্যাটিক অক্ষীয় লোড: 30 kN
স্ট্যাটিক রেডিয়াল লোড: 100 kN
স্লুইং ড্রাইভ অনুপাত: 51:1
ব্যাকল্যাশ ক্লিয়ারেন্স: ＜＝0.15°
আইপি(শ্রেণী): 66
দক্ষতা: 40%
তাপমাত্রা: -40 ℃ থেকে + 120 ℃
রেট ভোল্টেজ: 24 ভিডিসি
সাধারণ স্রোত: <7.5A
আউটপুট পাওয়ার: 126 ওয়াট
আউটপুট গতি: 1.6 RPM
আউটপুট টর্ক: 359 Nm
সর্বোচ্চ আউটপুট টর্ক: 538 Nm
আওয়াজ: <65 dB
সুবিধাদি
1. ঘূর্ণন 360 ডিগ্রী
2. বাম বা ডান দিক থেকে একটি ড্রাইভিং মোটরের সংযোগ,
3. ইনস্টলেশনের সময়, গিয়ারিং ক্লিয়ারেন্স সামঞ্জস্য করার প্রয়োজন নেই;এটি ইতিমধ্যে কারখানার আগে প্রযোজক দ্বারা সেট করা হয়েছে
4. সহজ ইনস্টলেশন এবং কম রক্ষণাবেক্ষণ
5. যুক্তিযুক্ত স্থান ব্যবহার
6. গিয়ার স্ব-লক করা হয়;তাই একটি ব্রেক প্রয়োজন হয় না
7. শুরু এবং বন্ধ করার সহজ এবং সাবলীল পদ্ধতি
8. উচ্চ নির্ভুলতা
আবেদনের সুযোগ
সাধারণ অ্যাপ্লিকেশনের মধ্যে রয়েছে সোলার ট্র্যাকার, উইন্ড টারবাইন, স্যাটেলাইট এবং রাডার ডিশ, ট্রাক ক্রেন, ম্যান লিফট, ইউটিলিটি ইকুইপমেন্ট, হাইড্রোলিক ইকুইপমেন্ট অ্যাটাচমেন্ট, অয়েল টুল ইকুইপমেন্ট, টায়ার হ্যান্ডলার, ডিগার এস এবং স্বয়ংচালিত লিফট।
