পণ্যের বিবরণ:
|
| উপাদান: | 50Mn, 42CrMo | মডেল: | VE7" |
|---|---|---|---|
| গিয়ার অনুপাত: | 57:1 | রেট আউটপুট টর্ক: | 1750Nm |
| জিভ ধরে: | 13200Nm | টিল্টিং টর্ক: | 7000Nm |
| দক্ষতা: | 40% | স্ট্যান্ডার্ড রঙ: | RAL 9006 |
| বিশেষভাবে তুলে ধরা: | উল্লম্ব স্লিউ ড্রাইভ এনভেলপ ওয়ার্ম গিয়ারবক্স,সান ট্র্যাকিংয়ের জন্য উল্লম্ব স্লিউ ড্রাইভ,VE7 উল্লম্ব সোলার স্লিউ ড্রাইভ |
||

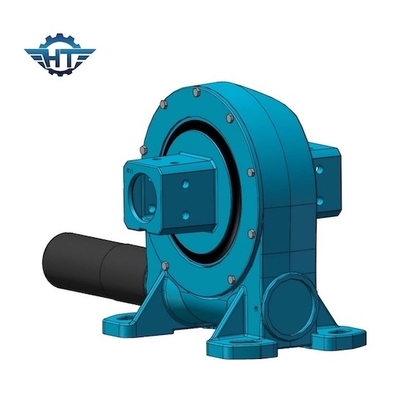

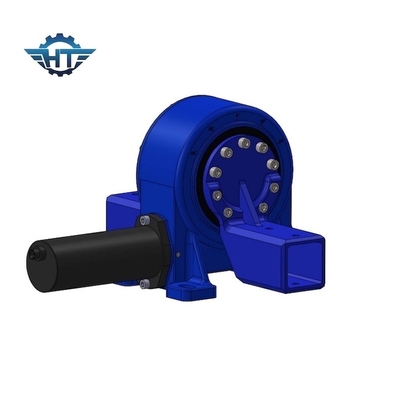

VE7 উল্লম্ব স্লিউ ড্রাইভ, সান ট্র্যাকিং সিস্টেমের জন্য এনভেলপ ওয়ার্ম গিয়ারবক্স
খাম ওয়ার্ম গিয়ার স্লিউ ড্রাইভের বর্ণনা
রিভার্স সেলফ-লকিং বৈশিষ্ট্য সহ ওয়ার্ম গিয়ার ড্রাইভের কারণে স্লিউইং ড্রাইভে বিপরীত স্ব-লকিং বৈশিষ্ট্য রয়েছে।এই বৈশিষ্ট্যটি হোস্ট অপারেটিং এবং নিরাপত্তা ফ্যাক্টরের স্থায়িত্বকে ব্যাপকভাবে বৃদ্ধি করে।ঐতিহ্যগত স্লিউইং পণ্যগুলির তুলনায়, স্লিউইং ড্রাইভ গিয়ারবক্স ইনস্টল করা সহজ, রক্ষণাবেক্ষণ করা সহজ এবং যথেষ্ট ইনস্টলেশন স্থান সংরক্ষণ করে।সুবিধাগুলো নিম্নরূপ:
1. সৌর ট্র্যাকিং সিস্টেমের নিরাপত্তা উন্নত করতে উচ্চ ব্যাকহোল্ডিং টর্ক
2. 360 ডিগ্রী ঘূর্ণন পরিসীমা
3. ভিতরে কৃমি ড্রাইভ enveloping
4. মাল্টি দাঁত যোগাযোগ উচ্চ লোড নিশ্চিত করতে
5. স্ব-লকিং ফাংশন
VE মডেল Slewing ড্রাইভ প্রযুক্তিগত শীট
| মডেল | অনুপাত | রেট আউটপুট টর্ক (Nm) | কাত টর্ক (Nm) | ধারণ টর্ক (Nm) | অক্ষীয় লোড(kN) | রেডিয়াল লোড(kN) | দক্ষতা | স্ব-লকিং | ওজন (কেজি) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | হ্যাঁ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | হ্যাঁ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | হ্যাঁ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | হ্যাঁ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | হ্যাঁ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | হ্যাঁ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | হ্যাঁ | ৮৮ |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | হ্যাঁ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | হ্যাঁ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | হ্যাঁ | 251 |
কাস্টমাইজড সেবা
1. বিভিন্ন অ্যাপ্লিকেশন এবং প্রকল্পের উপর ভিত্তি করে বিশেষ নকশা
2. বিভিন্ন ধরণের মোটর মিলিত হতে পারে, যেমন হাইড্রোলিক মোটর, স্টেপার মোটর, বৈদ্যুতিক মোটর ইত্যাদি।
3. RAL কোডের উপর ভিত্তি করে বিভিন্ন রং পাওয়া যায়;আমাদের আদর্শ রঙ হল RAL 9006।
কী প্যারামিটারের শব্দকোষ
টিল্টিং মোমেন্ট টর্ক: এই টর্ক হল মাধ্যাকর্ষণ লোড যা লোডের অবস্থান এবং স্লিয়িং বিয়ারিংয়ের কেন্দ্রের মধ্যে দূরত্ব দ্বারা গুণিত হয়।প্রকৃত ঘূর্ণন সঁচারক বল রেট দেওয়া টিল্টিং মোমেন্ট টর্কের চেয়ে বেশি হলে, স্লিউইং ড্রাইভটি উল্টে যাবে।
রেডিয়াল লোড: স্লিউইং বিয়ারিংয়ের অক্ষের উল্লম্ব লোড
অক্ষীয় লোড: স্লিউইং বিয়ারিংয়ের অক্ষের সমান্তরাল লোড
হোল্ডিং টর্ক: এটি হল রিভার্স টর্ক। যখন ড্রাইভটি বিপরীতভাবে ঘোরানো হয়, এবং অংশগুলি ক্ষতিগ্রস্ত হয় না, তখন সর্বাধিক টর্ক অর্জন করা হয় তাকে হোল্ডিং টর্ক বলা হয়, এটি ভাঙা টর্ক হিসাবেও দেখা হয়।
স্ব-লকিং: শুধুমাত্র যখন লোড থাকে, স্লুইং ড্রাইভটি বিপরীত ঘোরাতে সক্ষম হয় না এবং এইভাবে স্ব-লকিং বলা হয়।
